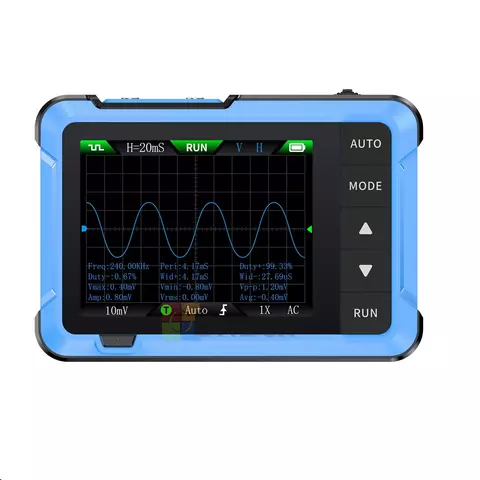

Достаточно ли DSO-510 полосы десять мегагерц?
Для того, под что прибор позиционируется, да. Производитель прямо называет его осциллографом для начинающих и энтузиастов, и 10 МГц при дискретизации 48 Мвыб/с закрывают питание, управляющие сигналы, аудиотракт, датчики и медленные цифровые линии. Для микроконтроллерных шин на десятках мегагерц запаса уже нет. Диапазон временной развёртки от 50 нс/дел до 20 с/дел.
Какой сигнал выдаёт генератор DSO-510?
Частота от 0 до 50 кГц, амплитуда от 0,1 до 3,0 В, скважность регулируется в пределах от 0 до 100% для прямоугольных и пилообразных форм. Регулируемая скважность здесь полезнее верхнего предела частоты: именно ею проверяют работу схем с широтно-импульсной модуляцией, драйверов светодиодов и регуляторов оборотов. Амплитуда до трёх вольт соответствует логическим уровням большинства цифровых входов.
Что делает режим AUTO в один клик в DSO-510?
Прибор сам подбирает развёртку и чувствительность под поданный сигнал, чтобы тот сразу появился на экране в удобном масштабе. Для прибора, ориентированного на начинающих, это главная функция: без неё настройка двух параметров вслепую занимает больше времени, чем само измерение. Кроме автоматического, есть нормальный и одиночный режимы запуска с выбором нарастающего или спадающего фронта.
Какие сигналы DSO-510 берёт, кроме периодических?
Он поддерживает и периодические аналоговые, и непериодические цифровые сигналы, для чего и нужен одиночный режим запуска: прибор ждёт события, ловит его и удерживает на экране. Диапазон напряжений в положении X1 составляет ±40 В с размахом 80 В, в X10 это ±400 В с размахом 800 В. Вертикальная чувствительность от 10 мВ/дел до 20 В/дел, питание от аккумулятора 1000 мАг до 4 часов.
