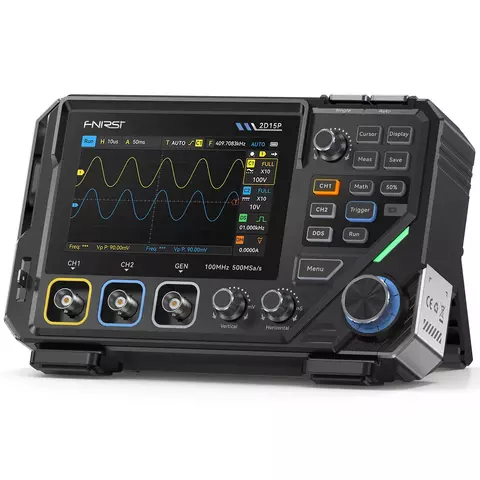

FNIRSI 2D15P – это многофункциональный осциллограф, сочетающий аппаратные кнопки и 4,3-дюймовый емкостный сенсорный дисплей. Прибор обеспечивает частоту дискретизации 500 Мвыб/с, полосу пропускания 100 МГц в одноканальном режиме (50 МГц в двухканальном), а также глубину памяти от 10 кБ до 1 MБ. Прибор оснащен 128-уровневым градационным дисплеем, может захватывать сигналы с частотой до 1200 кадров/с, поддерживает математические операции, имеет 18 автоизмерений, генератор сигналов 10 МГц и True RMS мультиметр на 19 999 отсчетов для измерения напряжения, тока, сопротивления, емкости, а также проверки диодов и прозвонки цепи.
| Осциллограф | |
|---|---|
| Количество каналов | 2 |
| Частота дискретизации | 500 Мвыб/с |
| Аналоговая полоса пропускания | 100 МГц |
| Глубина памяти | 10 кБ, 100 кБ, 1 МБ |
| Входное сопротивление | 1 МОм |
| Диапазон временной развертки | 5 нс - 50 с |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Максимальное входное напряжение | 800 В (10 датчиков) |
| Режим триггера | автоматический, нормальный, одиночный |
| Тип триггера | по нарастанию, по спаду, по обоим фронтам |
| Режим отображения | точечный, векторный, цветовая температура |
| Вход | AC/DC |
| Послесвечение | мин / 2 с / 5 с / 10 с / 20 с / 50 с / ∞ |
| Математические операции | ✔ |
| Захват формы сигнала | ✔ |
| Экспорт формы сигнала | ✔ |
| Курсорные измерения | ✔ |
| Мультиметр | |
| Постоянное напряжение | 1,9999 В / 19,999 В / 199,99 В / 1000 В |
| Переменное напряжение | 1,9999 В / 19,999 В / 199,99 В / 750,0 В |
| Постоянный ток | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А |
| Переменный ток | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А |
| Сопротивление | 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм / 1,9999 кОм / 199,99 Ом |
| Емкость | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мФ / 99,99 мФ |
| Диод | ✔ |
| Прозвонка | ✔ |
| Генератор сигналов | |
| Количество каналов | 1 |
| Частота | 0-10 МГц |
| Амплитуда | 0,1-3,0 Впик-пик |
| Коэффициент заполнения | 0-100% |
| Диагональ экрана |
|
| Количество каналов |
|
| Объем памяти |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
Аналоговый тракт разделяется: 100 МГц прибор даёт, когда работает один канал, при двух задействованных каждый получает 50 МГц. Дискретизация 500 Мвыб/с при этом общая. Вывод такой: если надо посмотреть быстрый фронт, канал оставляют один, а двухканальный режим берут для анализа связи между сигналами, где полоса весит меньше. Развёртка от 5 нс до 50 с.
Три варианта: 10 кБ, 100 кБ и 1 МБ. Мегабайт это заметно больше, чем у остальных портативных приборов серии, и именно он даёт возможность записать длинный фрагмент вместо нескольких периодов. Выбор делается вручную, потому что более глубокая память означает более долгую обработку и медленнее обновление экрана. Максимальное входное напряжение 800 В с делителем 10×, входное сопротивление 1 МОм.
Чтобы убрать шум, когда он мешает. Включённое ограничение срезает всё выше 20 МГц, и на экране остаётся полезный сигнал без высокочастотного мусора, а это главное при анализе пульсаций питания и малых амплитуд. Производитель именно так это и описывает. Вместе с этим работают градации серого и отображение цветовой температуры, которые показывают, насколько устойчив сигнал во времени.
Полоса и дискретизация у них одинаковые, 100 МГц и 500 Мвыб/с. Расходится память: у FNIRSI 2D15P на выбор 10 кБ, 100 кБ или 1 МБ, у <a href="{{p,917838}}">OWON HDS2102</a> 4 кБ, зато есть мультиметр на 20000 отсчётов. Первый даёт длинную запись, генератор DDS на 10 МГц и 13 автоизмерений, второй совмещает осциллограф с полноценным мультиметром в одном корпусе.
