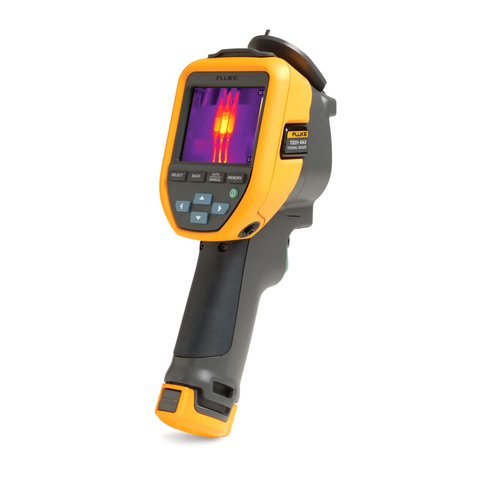

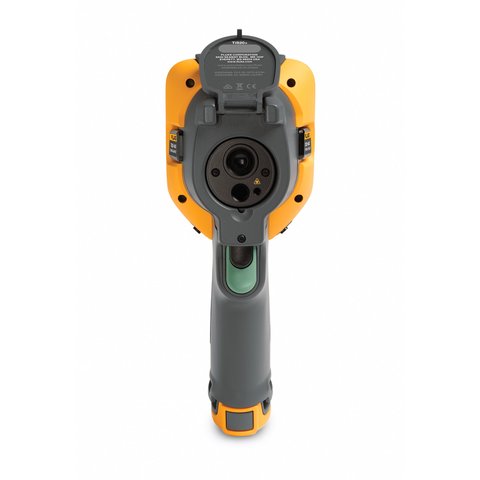

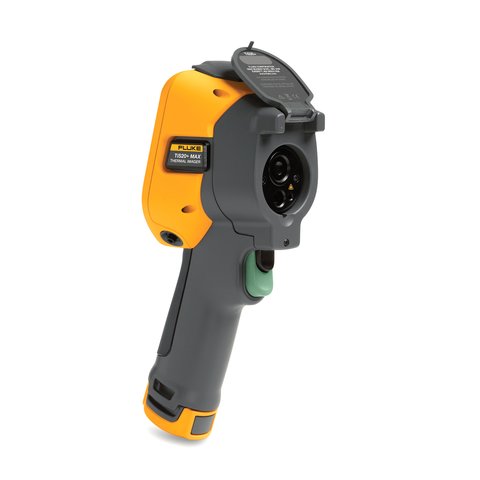

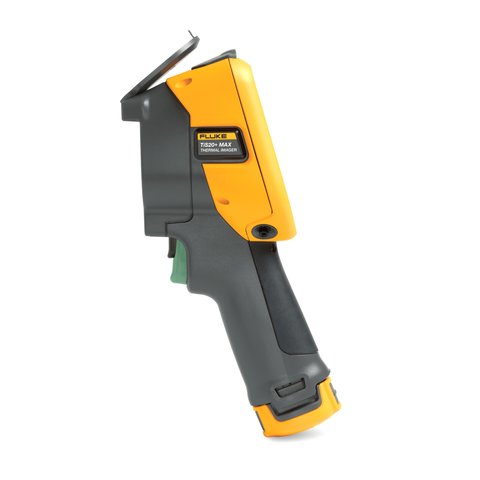

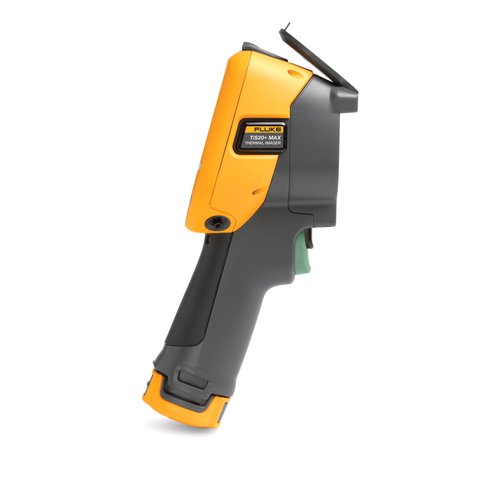

Тепловизор Fluke TiS20+ MAX (5206249)
Тепловизор Fluke Tis20+ МАХ предназначен для проведения температурных измерений в диапазоне от -20 °С до +400 °С, а также для диагностики систем отопления, вентиляции и кондиционирования воздуха, теплообменников, испытания двигателей или работ в электрощитах.
Экономия времени благодаря правильному уровню инфракрасного излучения и анализа
Независимо от типа и места работ специалисты всегда рассчитывают на то, что, пользуясь функциями и возможностями своих приборов, смогут быстро выполнить работу непосредственно на месте. Все возможности для тепловизионных обследований предоставляет компактный портативный тепловизор Fluke TiS20+ МАХ, разработанный для электромонтеров жилых и рабочих помещений, специалистов по системам ОВКВ / холодильным установкам и техническому обслуживанию.
Обнаружение проблем за счет совмещения видимого и инфракрасного изображений
Самым важным в термографии является привязка изображения. Упростить и ускорить выполнение работ помогает функция Fluke IR-Fusion™, совмещающая изображение в инфракрасном и видимом спектрах для точного определения места неисправности до того, как она перерастет в серьезную проблему. Просто проведите пальцем по экрану, чтобы изменить степень совмещения. Какие бы работы ни выполнялись — поиск повышенной нагрузки в распределительном устройстве или инспекция вентиляционной системы, — тепловизор Fluke TiS20+ МАХ поможет оперативно найти проблему.
Устойчивость к сложным условиям эксплуатации
Тепловизор выдерживает падение с высоты 2-х метров. В то же время благодаря классу защиты ІР54 он является пыле- и водонепроницаемым.
Анализ данных при помощи функции добавления меток к единицам оборудования через систему Fluke Connect
Обычно на организацию файлов с ИК-изображениями требуется масса рабочего времени. Теперь с этой задачей справляется функция добавления меток к единицам оборудования. Больше не нужно перетаскивать или переименовывать файлы, просто сосканируйте QR-код установки, сделайте ИК-снимки, и они будут автоматически систематизироваться по виду оборудования. Теперь вместо сортировки файлов можно немедленно приступать к анализу данных.
ПО Fluke Connect™ также позволяет редактировать и оптимизировать изображения, комбинировать инфракрасные и видимые изображения для упрощения анализа, составлять подробные отчеты, хранить изображения упорядоченно (в частности – в облачном хранилище) и искать их по единице оборудования, критерием неполадки или названию.
Особенности
- Функция IR-Fusion
- Ресурс батареи: ≥5 часов
- Разрешение ИК-снимков: 120 × 90
- Автоматическая систематизация и сохранение тепловых изображений в файлах с помощью функции добавления меток к единицам оборудования через систему Fluke Connect™
- Корпус, устойчивый к воздействию пыли и брызг воды: IP54
- Ударопрочность: выдерживает падения с высоты до 2 метров
Технические характеристики
| Основные характеристики | |
|---|---|
| ИЧ-разрешение | 120 × 90 (10 800 пикселей) |
| Пространственное разрешение (IFOV) | 7,6 мрад, D:S 130:1 |
| Угол обзора | 50° (Г) × 38° (В) |
| Минимальное фокусное расстояние | 50 см (20 дюймов) |
| Система фокусировки | фиксированная фокусировка |
| Передача данных | Мини-USB для передачи изображений на ПК |
| Беспроводное соединение | 802.11 b/g/n (2,4 ГГц) |
| Мгновенная выгрузка в систему Fluke Connect | Да: достаточно установить соединение между тепловизором и сетью Wi-Fi здания и полученные снимки будут автоматически передаваться в систему Fluke Connect или на локальный сервер для хранения или просмотра на ПК |
| Качество изображения | |
| Технология IR-Fusion | Плавное автоматическое совмещение в диапазоне от 0% до 100%. Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
| Экран | сенсорный, ЖК, диагональ 3,5 дюйма (горизонтальный) |
| Разрешение экрана | 320 × 240 пикселей |
| Тепловая чувствительность (NETD) | 60 мК |
| Частота кадров | 9 Гц |
| Хранение данных и регистрация изображений | |
| Память | внутренняя память 4 ГБ (включает разъем для дополнительной карты памяти micro-SD объемом до 32 ГБ) |
| Механизм съемки, просмотра и сохранения изображений | возможность съемки, просмотра и сохранения изображений одной рукой |
| Формат изображений | без радиометрических данных: .jpeg с полными радиометрическими данными: .is2 Для анализа содержимого файлов без радиометрических данных (.jpeg) специальное ПО не требуется |
| Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов |
| Экспорт данных при помощи ПО в файлы форматов | .bmp, .dib, .jpg, .tif, .tiff |
| Питание от батареи | |
| Батареи (заменяемые, перезаряжаемые) | блок литиево-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Ресурс батареи | ≥5 часов при непрерывной эксплуатации (без Wi-Fi) |
| Время заряда батареи | 2,5 часа до полного заряда |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | Автоматическое отключение через 5, 10, 15, 20 минут (либо без отключения) |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже 0 °C) | от -20 °C до +400 °C (от -4°F до +752°F) |
| Погрешность | при температуре объекта равной или больше 0 °C: точность: ±2°C или 2% при температуре 25 °C (выбирается большее значение) |
| Коррекция коэффициента излучения на экране | Да, по таблице материалов |
| Температурная компенсация отражения фона на экране | да |
| Измерение температуры в центральной точке | да |
| Температура пятна | маркеры горячих и холодных зон |
| Цветопередача | |
| Стандартные палитры | 6: цвет горячего металла, сине-красная, высококонтрастная, желтая, цвет расплавленного металла, оттенки серого |
| Общие характеристики | |
| Инфракрасный спектральный диапазон | от 8 до 14 мкм |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от −40 °C до 70 °C |
| Относительная влажность | 95 %, без конденсации |
| Безопасность | IEC 61010-1: Степень загрязнения 2 |
| Электромагнитная совместимость | EN 61326-1, CISPR 11: Группа 1, класс A |
| Соответствие нормам Федеральной комиссии по связи США | CFR, часть 15, раздел C |
| Вибро- и ударопрочность | 10 Гц - 150 Гц, 0,15 мм, IEC 60068-2-6; 30 g, 11 мс, IEC 60068-2-27; устойчив к падению с высоты до 2-х метров |
| Габариты | 267 мм × 101 мм × 145 мм (10,5 × 4,0 × 5,7 дюйма) |
| Вес | 720 г (1,6 фунта) |
| Языки интерфейса | английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, турецкий, финский, французский, чешский, шведский, японский, русский |
Комплектация
- Тепловизор Fluke TiS20+ МАХ— 1 шт.
- Блок питания (АС) — 1 шт.
- Кабель USB — 1 шт.
- Футляр — 1 шт.
