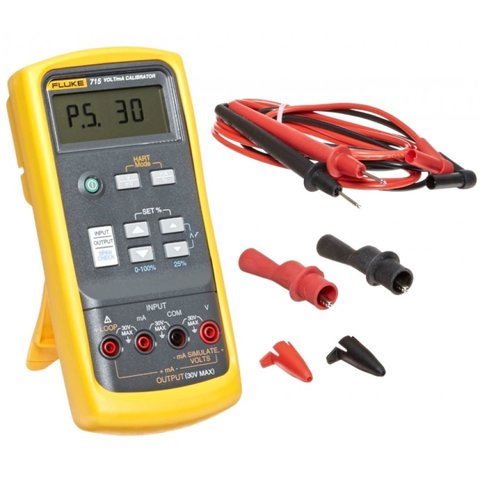

Fluke 715 – это калибратор петли тока и напряжения, предназначенный для измерения силы постоянного тока и напряжения, а также генерирования калиброванных сигналов с отображением получаемых данных на ЖК-дисплее. Одно из основных преимуществ прибора – высокая разрешающая способность измерителя и минимальная для данного класса приборов погрешность (±0.015%).
С его помощью можно производить проверку и калибровку компонентов промышленных сетей и элементов производственных систем управления, осуществляющих обмен данными с использованием токовой петли. Fluke 715 используют для тестирования систем с интерфейсом токовой петли как аналогового, с уровнем базового сигнала (4-20 мА), так и цифрового типа (0-20 мА). Малые размеры калибратора позволяют работать в труднодоступных местах, выполняя проверку оборудования без демонтажа компонентов системы.
| Функции | ||
|---|---|---|
| Измерение/генерация милливольтового напряжения | Диапазон | 0 – 100 мВ |
| Разрешение | 0,01 мВ | |
| Погрешность | 0,02% + 2 единицы | |
| Измерение/генерация напряжения | Диапазон | 0 - 10 В |
| Разрешение | 0,001 В | |
| Погрешность | 0,02% + 2 единицы | |
| Измерение/генерация/моделирование мА (в % от шкалы) | Диапазон | 0 - 24 мА (-25% - 125%) |
| Разрешение | 0,001 мА | |
| Погрешность | 0,02% + 0,015 единицы | |
| Характеристики | ||
| Питание петли | Диапазон | 24 В постоянного тока |
| Погрешность | ±10% | |
| Дисплей | 5-разрядный ЖК-дисплей | |
| Условия эксплуатации | ||
| Рабочая температура | -10 - 55ºC | |
| Температура хранения | -40 - 60ºC | |
| Влажность (без конденсации) | 95% (10 - 30ºC) 75% (30 - 40ºC) 45% (40 - 50ºC) 35% (50 - 55ºC) |
|
| Высота над уровнем моря | Макс. 3 000 м | |
| Общие характеристики | ||
| Габариты | 187 × 87 × 32 мм | |
| Вес | 330 г | |
| Удары и вибрация | Случайная, 2 г, 5-500 Гц Испытание падением с высоты 1 м |
|
| Тип элемента питания | Одна батарея 9 В ANSI/NEDA 1604A или щелочная батарея IEC 6LR619V | |
| Безопасность | CSA C22.2 No. 1010.1:1992 | |
Загрузить руководство пользователя для Fluke 715 (англ.).
HART-коммуникатор общается с датчиком цифровым сигналом, наложенным на токовую петлю, и для этого в цепи должно быть сопротивление 250 Ом. В Fluke 715 такой резистор встроен и включается вместе с питанием петли 24 В, так что отдельный элемент возить с собой не надо. На объекте это привычная схема: калибратор питает петлю, коммуникатор настраивает датчик, оба работают в одной цепи.
В режиме генерации калибратор сам является источником тока в петле. В режиме моделирования он изображает датчик, а питание даёт система, и прибор лишь задаёт, сколько миллиампер пропустить. Схемы на объектах встречаются обоих типов, поэтому в Fluke 715 есть и то, и другое, вместе с режимом измерения. Диапазон во всех случаях 0 - 24 мА с разрешением 0,001 мА и погрешностью 0,02% + 0,015 единицы.
Токовая петля 4-20 мА и есть шкала: 4 мА это ноль, 20 мА это полная величина. Fluke 715 генерирует 0 - 24 мА, что в процентах шкалы даёт от -25% до 125%, то есть позволяет выйти за рабочий диапазон в обе стороны. Как раз там проверяют, как система реагирует на обрыв, зашкаливание и аварийные значения, а не только на нормальный режим. Разрешение по току 0,001 мА.
24 В постоянного тока с погрешностью ±10%. Этого достаточно, чтобы поднять типовой двухпроводный датчик без отдельного блока питания и одновременно мерить ток, который тот отдаёт. Работает калибратор от одной батареи 9 В, а напряжение умеет и измерять, и генерировать: от 0 до 100 мВ с разрешением 0,01 мВ и 0 - 10 В с разрешением 0,001 В. Читать ток петли клещами умеет <a href="{{p,905004}}">калибратор-мультиметр Fluke 772</a>.
