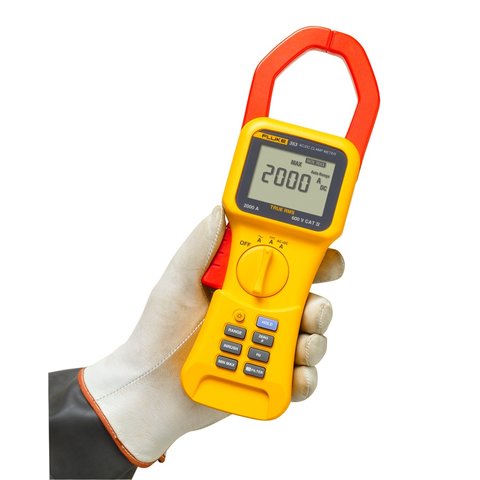

Токоизмерительные True-RMS-клещи Fluke 353 — это универсальный и надежный прибор с оптимальным набором функций для работы с токами до 2000 А. Отлично подходит подрядчикам, профессиональным электрикам и коммунальным службам для работы в сфере диагностики, установки или технического обслуживания энергосистем, а также оборудования – хозяйственного, коммерческого и промышленного.
Раскрытие зажима на 58 мм упрощает измерения на проводниках большого сечения, которые часто встречаются в системах с высоким напряжением. Также можно измерять силу тока на нескольких электропроводах одновременно. Прочная конструкция и степень защиты CAT IV 600 В / CAT III 1000 В повышают уровень безопасности пользователя.
Возможность фиксации пиковых значений тока в режиме измерения пусковых токов идеально подходит для обследования электроприводов и индуктивных нагрузок.
| Измерения переменного / постоянного тока в диапазоне 10 - 100 Гц | ||
|---|---|---|
| Диапазон 40 А | Разрешение: 10 мА | |
| Точность, А: 1,5% показаний + 15 символов | ||
| Уровень запуска при измерении пусковых токов: 0,50 А | ||
| Уровень запуска при выключенном фильтре: 2,50 А | ||
| Уровень запуска при включенном фильтре: 0,50 А | ||
| Диапазон 400 А | Разрешение: 100 мА | |
| Точность, А: 1,5% показаний + 5 символов | ||
| Уровень запуска при измерении пусковых токов: 5,0 А | ||
| Уровень запуска при выключенном фильтре: 2,5 А | ||
| Уровень запуска при включенном фильтре: 2,5 А | ||
| Диапазон: 2000 А, 1400 А для среднекв. значений АС-тока | Разрешение: 1 А | |
| Точность, А: 1,5% + 5 | ||
| Уровень запуска при измерении пусковых токов: 5 А | ||
| Уровень запуска при выключенном фильтре: 8 А | ||
| Уровень запуска при включенном фильтре: 8 А | ||
| Пик-фактор (50/60 Гц) (добавьте 2% для коэффициента формы >2) |
Диапазон 40 А: 2 при 33 А; 2,4 при 27 А | |
| Диапазон 400 А: 2 при 330 А; 2,4 при 270 А | ||
| Диапазон 2000 А; 1400 А для среднекв. значений АС-тока: 2 при 1000 А; 2,4 при 833 А | ||
| Измерение переменного тока в частотном диапазоне 100,1 Гц - 1 кГц | ||
| Диапазон 40 А | Разрешение: 10 мА | |
| Точность, 10 А: 3,5% + 15 | ||
| Уровень запуска при измерении пусковых токов: 0,50 А | ||
| Уровень запуска при выключенном фильтре: 2,50 А | ||
| Уровень запуска при включенном фильтре: 0,50 А | ||
| Диапазон 400 А | Разрешение: 100 мА | |
| Точность, 10 А: 3,5% показаний + 5 символов | ||
| Уровень запуска при измерении пусковых токов: 5,0 А | ||
| Уровень запуска при выключенном фильтре: 2,5 А | ||
| Уровень запуска при включенном фильтре: 2,5 А | ||
| Диапазон: 2000 А, 1400 А для среднекв. значений АС-тока | Разрешение: 1 А | |
| Точность, 10 А: 3,5% + 5 | ||
| Уровень запуска при измерении пусковых токов: 5 А | ||
| Уровень запуска при выключенном фильтре: 8 А | ||
| Уровень запуска при включенном фильтре: 8 А | ||
| Измерение частоты | ||
| Диапазон измерений | 5,0 Гц - 1 кГц | |
| Разрешение | 0,1 Гц (в диапазоне 15 Гц - 399,9 Гц); 1 Гц (в диапазоне 400 Гц - 1 кГц) | |
| Точность в диапазоне 5,0 Гц - 100 кГц | 2% + 2 | |
| Точность в диапазоне 100,1 Гц - 1 кГц | 0,5% + 5 | |
| Общие характеристики | ||
| Размер (Д × Ш × В) | 300 × 98 × 52 мм | |
| Вес | 814 г | |
| Ширина раскрытия зажима | 58 мм | |
| Измерительные щупы | рассчитаны на напряжение 1000 В | |
| Питание | 6 батарей 1,5 В типа AA NEDA 15 А или IEC LR6 | |
| Ресурс батареи | 100 часов | |
| Условия эксплуатации | ||
| Температура эксплуатации | 0°C – +50°C | |
| Температура хранения | -20°C – +60°C | |
| Допустимая влажность при работе | 0°C – 95% без конденсации | |
| Высота эксплуатации над уровнем моря | 2000 м | |
| Высота хранения над уровнем моря | 10 000 м | |
| Класс защиты | IP42 (только для использования в помещениях) | |
| Ударопрочность | устойчив к падению с высоты 1 м | |
| Безопасность | IEC 61010-2-032, 600 В CAT IV, 1000 В CAT III | |
| Защищенность от электромагнитных помех (EMI), радиопомех (RFI), электромагнитная совместимость (EMC) | Согласно FCC часть 15, IEC/EN 61326-1:1997 класс B, IEC/EN 61326:1997 3 В/м, критерии эффективности функционирования B, EN61325 | |
| Температурные коэффициенты | 0,1 % на 1°C за пределами диапазона 22°C - 24°C | |
| Разрядность |
|
| Тип |
|
| Емкость |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Переменное напряжение |
|
| Постоянное напряжение |
|
| Звуковая прозвонка цепи |
|
| Постоянный ток |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| Сопротивление |
|
| Частота |
|
| NCV |
|
| Диаметр обхвата |
|
| Переменный ток |
|
До 2000 А при измерении суммы постоянного и переменного тока в режиме True RMS и до 1400 А, если речь о среднеквадратичном значении чистого переменного тока. Разница не ошибка: ограничение по переменному току задаёт нагрев магнитопровода, а не электроника. Прибор работает на трёх диапазонах, 40, 400 и 2000 А, и именно из-за верхнего предела его берут для сильноточных установок, а не для щитов.
Ширина раскрытия зажима 58 мм, самая большая среди клещей этой серии. Именно она определяет, где прибор применим: в просвет заходит кабель большого сечения, шина или пучок проводников, чего не вмещают компактные модели этой серии. Цена за это в габаритах и весе: 300 × 98 × 52 мм и 814 г, поэтому одной рукой долго держать прибор неудобно.
Он отсекает высокочастотные составляющие, которые вносят преобразователи частоты, сварочные инверторы и другие нелинейные нагрузки. Без фильтра показания на таком токе скачут и завышаются, потому что в действующее значение входит весь спектр помех. С фильтром прибор показывает составляющую промышленной частоты, по которой и нормируют нагрузку кабеля. Вместе с ним работают режимы фиксации минимума, максимума и среднего.

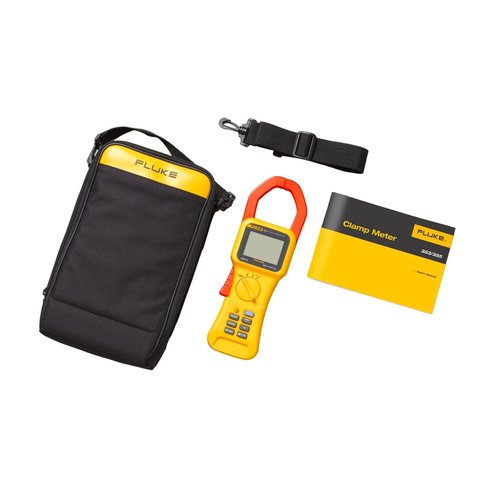

Прибор держит большую головку с магнитопроводом на 2000 А и дисплей с подсветкой, и питание от одной батареи 9 В такого потребления не выдержало бы. Шесть элементов АА типа NEDA 15 А или IEC LR6 дают ресурс 100 часов, и это самая короткая автономность в серии. Вес 814 г складывается именно из магнитопровода и этих элементов. В комплекте идёт мягкий футляр C43 и щупы на 1000 В.
Младший разряд на диапазоне 40 А соответствует 10 мА, на 400 А это 100 мА, на 2000 А один ампер. Малые токи прибор читает с точностью до десятых долей ампера, а на верхнем диапазоне видит только целые. Частоту прибор измеряет от 5,0 Гц до 1 кГц. Разрешение составляет 0,1 Гц в полосе от 15 до 399,9 Гц и 1 Гц – выше 400 Гц.
