Полоса пропускания: 200 МГц; время нарастания импульса: 1,7 нс; количество входов: 2 входных канала плюс внешний запуск развертки. CAT III 1000 В / CAT IV 600 В.
ID: 9127645 кг
Описание

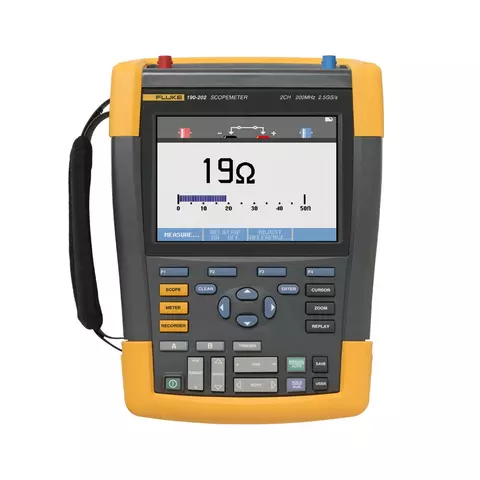

Цветной цифровой осциллограф-мультиметр ScopeMeter® Fluke 190-202 сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа. Прибор обладает объемной памятью, обеспечивая регистрацию до 10 000 измерений на канал, что позволяет подробно рассмотреть мельчайшие участки формы сигнала. Модель имеет степень защиты IP-51 по устойчивости к пыли, брызгам, влаге и температурным колебаниям.
Осциллографы-мультиметры ScopeMeter предназначены для специалистов по профилактическому обслуживанию и техников производственных предприятий и могут использоваться в сложных опасных загрязненных условиях для проверки любого оборудования — от микроэлектроники до устройств силовой электроники.
Осциллограф Fluke 190-202 — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей. Он может работать в режиме мультиметра, безбумажного регистратора TrendPlot™ и ScopeRecord™, а также в режиме свободных рук с помощью функции запуска Connect-and-View™.
Особенности
Категория безопасности CAT III 1000 В / CAT IV 600 В
Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
Специальный цифровой мультиметр разрядностью 5000
Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
Функция TrendPlot, показания графиков измерений до 22 суток
Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
Степень защиты IP-51 от пыли и влаги для работы в жестких условиях
Изолированные USB-порты для подключения устройств
Литий-ионные аккумуляторы обеспечивают продолжительное время работы: до 4 часов (батарея BP290 входит в стандартную комплектацию) или до 8 часов с дополнительной батареей BP291.
Технические характеристики
Полоса пропускания
200 МГц
Каналы
2 канала
Частота выборки в реальном времени
2,5 Гвыб/с
Входы
2 входа BNC плюс 1 вход цифрового мультиметра
Независимые изолированные входы
До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением
2 входа BNC или внешний через вход цифрового мультиметра
Регистрация импульсных помех
8 нс
Функции измерения осциллографа
Курсор: 7;
Автоматический: 30
Максимальная длина записи
Режим ScopeRecord: 30 000 точек на вход
Режим регистрации сигналов (Scope Mode): 10 000 точек на вход
Послесвечение
Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу
Сравнение осциллограмм
Опорная осциллограмма и автоматическая проверка на соответствие шаблону
Функции мультиметра
Входы прибора
(также используется в качестве входа внешнего сигнала запуска в режиме осциллографа)
4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа
Максимальное разрешение
Максимальное значение на дисплее 5000
Измерения
Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)
Запоминающие устройства
Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана
Дисплей
Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления
Fluke 190-202 имеет полосу пропускания 200 МГц и частоту выборки в реальном времени 2,5 Гвыб/с, тогда как Fluke 190-102 ограничен 100 МГц и 1,25 Гвыб/с. Более широкая полоса нужна для быстрых фронтов, цифровых интерфейсов и переходных процессов в силовых ключах. Остальное общее: 2 входа BNC плюс вход мультиметра, независимые изолированные входы до 1000 В CAT III / 600 В CAT IV, временная развертка от 2 нс/дел. до 4 с/дел., регистрация помех 8 нс.
Какие типы запуска развертки есть в Fluke 190-202?
Прибор запускается в режимах Connect-and-View, свободный запуск, одиночный импульс, по фронту, с задержкой, по двойному скату, по видеосигналу и строке развертки, по выбранной длительности импульса и через N периодов. Источником могут быть 2 входа BNC или внешний сигнал через вход мультиметра. Функция цифрового послесвечения дает эффект затухания осциллограммы, как на аналоговом осциллографе, а опорная осциллограмма с автоматической проверкой на соответствие шаблону помогает контролировать сигнал.
Что хранит память Fluke 190-202?
Память экрана и настроек вмещает 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. В режиме ScopeRecord записывается 30 000 точек на вход, а в режиме регистрации сигналов 10 000 точек, что позволяет рассмотреть мельчайшие участки формы сигнала. Изолированные USB-порты служат для подключения устройств. Питание от батареи BP290 на 2400 мАч до 4 часов или до 8 часов с дополнительной BP291. Современное поколение серии: Fluke 190-202-III.
Характеристики
Количество каналов
двухканальный
Объем памяти
10 кБ
Полоса пропускания
200 МГц
Тип
портативный
мультиметр
с изолированными каналами
Диагональ экрана
6,0" TFT-дисплей
Частота дискретизации
2,5 Гвыб/с
Отзывы клиентов
Часто задаваемые вопросы
Зачем брать Fluke 190-202 вместо 190-102?
Fluke 190-202 имеет полосу пропускания 200 МГц и частоту выборки в реальном времени 2,5 Гвыб/с, тогда как <a href="{{p,887177}}">Fluke 190-102</a> ограничен 100 МГц и 1,25 Гвыб/с. Более широкая полоса нужна для быстрых фронтов, цифровых интерфейсов и переходных процессов в силовых ключах. Остальное общее: 2 входа BNC плюс вход мультиметра, независимые изолированные входы до 1000 В CAT III / 600 В CAT IV, временная развертка от 2 нс/дел. до 4 с/дел., регистрация помех 8 нс.
Какие типы запуска развертки есть в Fluke 190-202?
Прибор запускается в режимах Connect-and-View, свободный запуск, одиночный импульс, по фронту, с задержкой, по двойному скату, по видеосигналу и строке развертки, по выбранной длительности импульса и через N периодов. Источником могут быть 2 входа BNC или внешний сигнал через вход мультиметра. Функция цифрового послесвечения дает эффект затухания осциллограммы, как на аналоговом осциллографе, а опорная осциллограмма с автоматической проверкой на соответствие шаблону помогает контролировать сигнал.
Что хранит память Fluke 190-202?
Память экрана и настроек вмещает 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. В режиме ScopeRecord записывается 30 000 точек на вход, а в режиме регистрации сигналов 10 000 точек, что позволяет рассмотреть мельчайшие участки формы сигнала. Изолированные USB-порты служат для подключения устройств. Питание от батареи BP290 на 2400 мАч до 4 часов или до 8 часов с дополнительной BP291. Современное поколение серии: <a href="{{p,912764}}">Fluke 190-202-III</a>.
