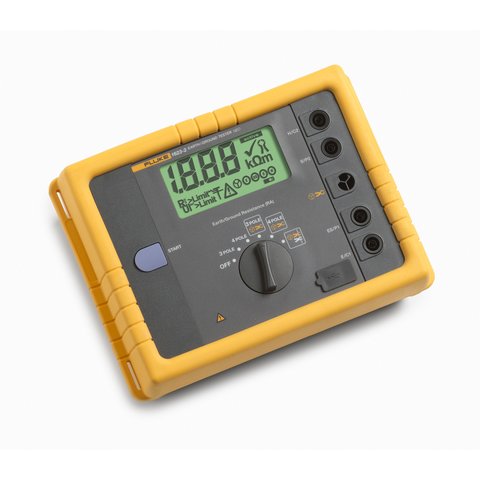

Измеритель сопротивления заземления Fluke 1623-2 (4325155)
Все о товаре
Описание
Fluke 1623-2 (4325155) – это уникальный прибор (в базовой комплектации), способный к измерению разных типов сопротивления заземления: 3- и 4-полюсное падение напряжения (при помощи электродов), 4-полюсное тестирование удельного сопротивления земли (при помощи электродов), выборочное тестирование (при помощи одного зажима и электродов), безэлектродное тестирование (только при помощи двух зажимов).
При безэлектродном тестировании рядом с заземляющим стержнем размещаются два зажима, каждый из которых подключается к измерителю. Заземляющие электроды не используются. Одним зажимом подается известное фиксированное напряжение, а вторым зажимом измеряется сила тока. Затем измеритель автоматически определяет сопротивление заземляющего стержня. Данный метод тестирования действует только в том случае, если на проверяемом здании или структуре есть связанная система заземления. При наличии же всего одного заземляющего контура, что часто бывает во многих жилых домах, безэлектродный метод оказывается неэффективным, поэтому необходимо использовать тестовый метод падения напряжения.
При каждом тестировании измеритель сообщает, какие электроды или зажимы необходимо подключить, а большим поворотным переключателем можно пользоваться даже в перчатке.
Особенности
- Разные типы измерения сопротивления заземления.
- При безэлектродном тестировании не нужно отключать заземляющий стержень.
- Сохранение данных и загрузка файлов через USB-порт.
- Класс защиты: ІР56 (футляр); ІР40 (крышка батарейного отсека).
- LCD-дисплей с подсветкой.
Технические характеристики
RА 3-полюсное измерение сопротивления заземления (IEC 1557-5) | |
---|---|
Положение переключателя | RА 3-полюсное |
Разрешение | 0,001 - 10 Ом |
Диапазон измерения | 0,020 Ом - 19,99 кОм |
Погрешность | ±(2% + 3) |
Операционная ошибка | ±(5% + 3) |
Принцип измерения: измерение силы тока и напряжения | |
Измерение напряжения | Vm = 48 В переменного тока |
Ток короткого замыкания | > 50 мА |
Измерение частоты | 128 Гц |
Сопротивление щупа (RS) | Макс. 100 кОм |
Сопротивление вспомогательного заземления (RH) | Макс. 100 кОм |
Дополнительная погрешность от RS и RH | R H[кОм]•••R S[кОм] / R A[Ом]•••0,2 % |
Мониторинг RS и RH с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой |
|
RА 4-полюсное измерение сопротивления заземления (IEC 1557-5) | |
Положение переключателя | RА 4-полюсное |
Разрешение | 0,001 - 10 Ом |
Диапазон измерения | 0,020 Ом - 19,99 кОм |
Погрешность | ±(2% + 3) |
Операционная ошибка | ±(5% + 3) |
Принцип измерения: измерение силы тока и напряжения | |
Измерение напряжения | Vm = 48 В переменного тока |
Ток короткого замыкания | > 50 мА |
Измерение частоты | 128 Гц |
Сопротивление щупа (R S + R ES) | Макс. 100 кОм |
Сопротивление вспомогательного заземления (RH) | Макс. 100 кОм |
Дополнительная погрешность от RH и RS | R H[кОм]•••R S[кОм] / R A[Ом]•••0,2 % |
Мониторинг RS и RH с индикатором ошибки. Автоматический выбор диапазона. |
|
RА 3-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей | |
Положение переключателя | RА 3-полюсное при помощи клещей |
Разрешение | 0,001 - 10 Ом |
Диапазон измерения | 0,020 Ом - 19,99 кОм |
Погрешность | ±(7% + 3) |
Операционная ошибка | ±(10% + 5) |
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей) | |
Измерение напряжения | Vm = 48 В переменного тока |
Ток короткого замыкания | > 50 мА |
Измерение частоты | 128 Гц |
Сопротивление щупа (RS) | Макс. 100 кОм |
Сопротивление вспомогательного заземления (RH) | Макс. 100 кОм |
Мониторинг RS и RH с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой. |
|
RА 4-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей | |
Положение переключателя | RА4-полюсное при помощи клещей |
Разрешение | 0,001 - 10 Ом |
Диапазон измерения | 0,020 Ом - 19,99 кОм |
Погрешность | ±(7% + 3) |
Операционная ошибка | ±(10% + 5) |
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей) | |
Измерение напряжения | Vm = 48 В переменного тока |
Ток короткого замыкания | > 50 мА |
Измерение частоты | 128 Гц |
Сопротивление щупа (RS) | Макс. 100 кОм |
Сопротивление вспомогательного заземления (RH) | Макс. 100 кОм |
Мониторинг RS и RH с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой. |
|
Безэлектродное измерение контура заземления (2 зажима) | |
Положение переключателя | RА 4-полюсное при помощи 2 зажимов |
Разрешение | 0,001 - 10 Ом |
Диапазон измерения | 0,020 Ом - 19,99 кОм |
Погрешность | ±(7% + 3) |
Операционная ошибка | ±(10% + 5) |
Принцип измерения: безэлектродное измерение сопротивления в замкнутых контурах при помощи двух трансформаторов тока | |
Измерение напряжения | Vm = 48 В переменного тока |
Измерение частоты | 128 Гц |
Шумовой ток (І EXT) | Макс. І EXT = 10 А (перем. ток) (RА < 20 Ом) Макс. І EXT = 2 А (перем. ток) (RА > 20 Ом) |
Автоматический выбор диапазона. Данные относительно безэлектродного измерения контура заземления можно считать достоверными, только если измерения осуществлялись рекомендуемыми токовыми клещами на минимальном заданном расстоянии. |
|
Общие характеристики | |
Дисплей | ЖК (1 999 - разрядный), высота специальных символов: 25 мм; флуоресцентная подсветка |
Пользовательский интерфейс | Мгновенное измерение одним нажатием кнопок TURN (Поворот) и START (Запуск). Единственными действующими элементами являются поворотный переключатель и кнопка START. |
Рабочая температура | от -10°C до +50°C (от 14°F до 122°F) |
Температура хранения | от –30ºC до 60ºC (от –22°F до 140°F) |
Температурный коэффициент | Добавьте 0,1 × нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C |
Основная погрешность | Относится к стандартному диапазону температур и гарантируется в течение 1 года |
Операционная ошибка | Зависит от диапазона рабочих температур и обеспечивается гарантией на 1 год |
Климатический класс | C1 (IEC 654-1), от -5 °C до +45 °C (от 23° до +115° F), от 5% до 95% отн. влажн. |
Безопасность | IEC 61010-1: степень загрязнения 2 |
Электромагнитная совместимость | IEC61326-1: портативное устройство |
Наружное напряжение | V наруж, макс = 24 В (пост.ток, перем.ток < 400 Гц), для более высоких значений измерение затруднено |
Подавление V наруж | > 120 дБ (162/3, 50, 60, 400 Гц) |
Время измерения | Обычно 6 сек |
Макс. перегрузка | 250 В, TRUE RMS (имеет отношение к неправильному обращению) |
Питание | 6 щелочных батарей 1,5 В (тип: AA LR6) |
Ресурс батарей | Стандартно > 3 000 измерений |
Габариты | 250 × 133 × 187 мм (9,75 × 5,25 × 7,35 дюйма) |
Вес | 1,1 кг (Fluke 1623-2 с батареями) |
Комплектация
- Измеритель сопротивления заземления Fluke 1623-2 — 1 шт.
- Измерительные щупы — 2 шт.
- USB-кабель — 1 шт.
- Батарея — 6 шт.
- Инструкция — 1 шт.
