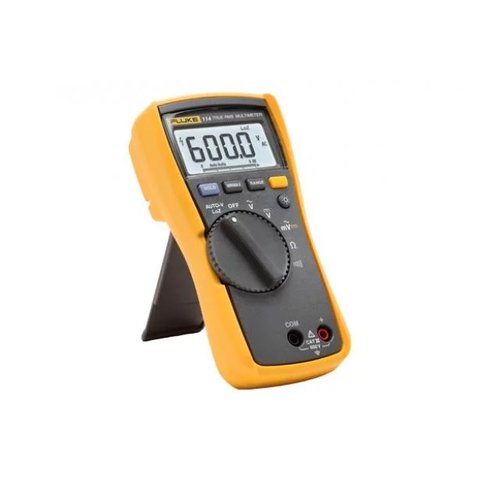

Fluke 114 – это True-RMS малогабаритный цифровой мультиметр промышленного класса, предназначенный для тестирования цепей по принципу “норма/не норма”. С его помощью вы можете измерить постоянное и переменное напряжение, сопротивление и целостность. Используя данную модель, также можно фиксировать наименьшие и наибольшие показатели, быстро выявляя превышение установленных норм.
| Функция | Диапазон |
|---|---|
| Переменное напряжение | 600 В |
| Постоянное напряжение | 600 В |
| Сопротивление | 60 кОм |
| Целостность | 600 Ом |
| Общие характеристики | |
| Категория безопасности | CAT III 600 В |
| Дисплей | цифровой: 6000-разрядный, 4 обновления в секунду |
| Гистограмма | 33 сегмента, 32 обновления в секунду |
| Рабочая температура | от -10°C до +50°C |
| Температура хранения | от -40°C до +60°C |
| Питание | батарея 9 В, NEDA 1604A или IEC 6LR61 |
| Время работы батареи | около 400 часов без подсветки |
| Габариты | 167 × 84 × 46 мм |
| Вес | 550 г |
Загрузить руководство пользователя для Fluke 114.
| Тип |
|
| Выбор диапазона |
|
| Разрядность |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Переменный ток |
|
| Емкость |
|
| Постоянный ток |
|
| Частота |
|
| Индуктивность |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Тест транзисторов |
|
| Звуковая прозвонка цепи |
|
| NCV |
|
| Тестирование батарей |
|
Это прибор электрика для проверки питания и целостности цепей. В нём AutoVolt с автоматическим выбором переменного или постоянного напряжения до 600 В, измерение с низким импедансом контура, отдельный диапазон проводимости 600 Ом и сопротивление до 60 кОм. Категория безопасности CAT III 600 В, дисплей на 6000 отсчётов с гистограммой на 33 сегмента и обновлением 32 раза в секунду. Токовых диапазонов в приборе нет.
Прежде всего токовые диапазоны на 10 А постоянного и переменного тока, которых у Fluke 114 нет вообще, и бесконтактное обнаружение напряжения VoltAlert. Добавляется также ёмкость до 9999 мкФ, частота до 999 Гц и сопротивление до 40 МОм вместо 60 кОм. Дисплей, категория безопасности CAT III 600 В и ресурс батареи около 400 часов у моделей одинаковы, так что доплата идёт именно за расширенный набор функций. Расширенный набор функций имеет <a href="{{p,887224}}">Fluke 117</a>.
Проводимость здесь измерена в узком диапазоне специально: большинство проверок целостности касается кабелей, обмоток и контактов, где сопротивление лежит в пределах единиц и десятков ом. Узкий диапазон даёт лучшее разрешение именно там, где оно нужно, вместо того чтобы размазать шкалу до килоом. Общий диапазон сопротивления в приборе отдельный и доходит до 60 кОм, а звуковой сигнал прозвонки срабатывает без взгляда на дисплей.
Это максимальное число, которое дисплей показывает до переключения диапазона. При 600 В шкалы младший разряд соответствует десятым долям вольта, поэтому просадку питания видно без перехода на другой диапазон. Обновление числового показания четыре раза в секунду, а гистограмма из 33 сегментов обновляется 32 раза в секунду и показывает колебания, которые цифры просто не успевают отобразить. Габариты 167 × 84 × 46 мм, вес 550 г.
