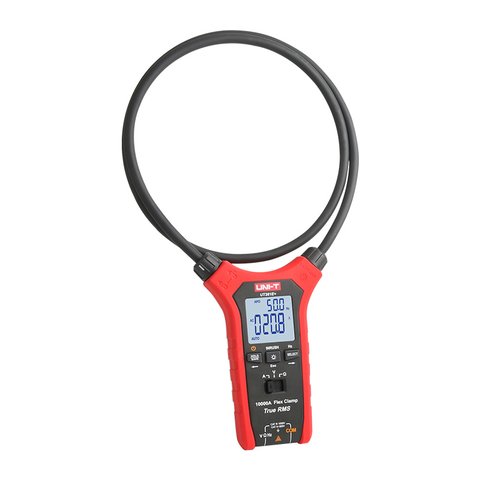

UNI-T UT281E+ – это высокоточные и многофункциональные токоизмерительные клещи класса True RMS с диапазоном измерения тока до 10 000 А. Клещи оснащены гибким датчиком в виде катушки длиной 1,1 м для комфортной работы в труднодоступных местах, имеют схему защиты от перегрузки по всему диапазону и уникальный внешний вид, что делает их подходящими для различных задач.
Особенно подходят для использования в таких отраслях, как связь, производство, энергетика, электротехника и фотоэлектрические электроустановки.
| Рабочие характеристики | |||
|---|---|---|---|
| Функция | Диапазон | Разрешение | Погрешность |
| Напряжение постоянного тока | 6,000 В | 0,001 В | ±(0,8%+2) |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(1,0%+2) | |
| Напряжение переменного тока | 6,000 В | 0,001 В | ±(1,0%+3) |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(1,2%+3) | |
| Сила переменного тока | 9,99 А | 0,01 А | ±(2,0%+5) |
| 99,9 А | 0,1 А | ||
| 999 А | 1 А | ±(2,5%+5) | |
| 9,99 кА | 0,01 кА | ±(3,0%+5) | |
| Частота переменного тока | 10,0 Гц ~ 1000 Гц | 0,1 Гц ~ 0,1 кГц | ±(0,5%+3) |
| Частота напряжения | 10,0 Гц ~ 30,0 кГц | 0,1 Гц ~ 0,1 кГц | ±(0,5%+3) |
| Пусковой ток | 100,0 А | 0,1 А | ±10,0% |
| 6000 А | 1 А | ||
| Сопротивление | 600,0 Ом | 0,1 Ом | ±(1,0%+5) |
| 6,000 кОм | 0,001 кОм | ||
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ±(2,0%+5) | |
| 60,00 МОм | 0,01 МОм | ±(2,5%+5) | |
| Физические характеристики | |||
| Дисплей | ЖК, 35 × 32 мм | ||
| Количество отсчетов дисплея | 6000 | ||
| Частота дискретизации | 3 раза/с | ||
| АЧХ | 45 Гц ~ 500 Гц | ||
| Длина катушки датчика | 1100 мм | ||
| Внутренний диаметр датчика | 159 мм | ||
| Питание | Батарейки AAA 1,5 В × 3 шт. | ||
| Размеры прибора | 145 × 58 × 33 мм | ||
| Вес | 260 г | ||
Скачать руководство пользователя к токоизмерительным клещам UNI-T UT281E+ (англ.)
| Тип |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Емкость |
|
| Постоянный ток |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Звуковая прозвонка цепи |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| Частота |
|
| NCV |
|
| Разрядность |
|
| Диаметр обхвата |
|
| Переменный ток |
|
Катушка длиной 1100 мм обхватывает кабели диаметром до 340 мм, что жёсткими губками невозможно. Её также протягивают в места, куда прибор не заходит физически: между шинами распределительного устройства, в плотно набитый лоток, за оборудование. Сам прибор при этом компактный, 145 × 58 × 33 мм и 260 г, поэтому висит на ремне, пока катушка остаётся на кабеле.
Переменный ток разбит на четыре диапазона: 9,99 А и 99,9 А с погрешностью ±(2,0%+5), 999 А с погрешностью ±(2,5%+5) и 9,99 кА с погрешностью ±(3,0%+5), автовыбор диапазона работает на каждом уровне. В описании верхний предел указан как 10 000 А. Разрешение соответственно от 0,01 А до 0,01 кА при дисплее на 6000 отсчётов.
Чтобы увидеть выброс при запуске крупного двигателя, трансформатора или компрессора, там, где номинальный ток уже в сотнях ампер, а пусковой в несколько раз больше. У прибора два диапазона этого режима, 100,0 А и 6000 А, с погрешностью ±10,0%. Точность здесь сознательно невысокая: важен порядок величины и ответ на вопрос, выдержит ли аппарат защиты такой пуск.
Амплитудно-частотная характеристика прибора 45 Гц ~ 500 Гц. Это промышленная сеть и нижняя часть диапазона частотных преобразователей. Саму частоту тока прибор измеряет шире, от 10,0 Гц до 1000 Гц, а частоту напряжения от 10,0 Гц до 30,0 кГц с погрешностью ±(0,5%+3). Но абсолютное значение тока вне полосы 45 Гц ~ 500 Гц уже выходит за пределы заявленной точности.
Класс защиты CAT III 1000V и CAT IV 600V, способность выдерживать перепады напряжения до 1000 В (30 кВА) и защита от перегрузок по всему диапазону. Память рассчитана на 999 наборов данных. Двойной ЖК-дисплей 35 × 32 мм показывает напряжение или ток вместе с частотой, поэтому два параметра видно без переключения режимов. Сопротивление измеряется до 60,00 МОм с погрешностью ±(2,5%+5).
