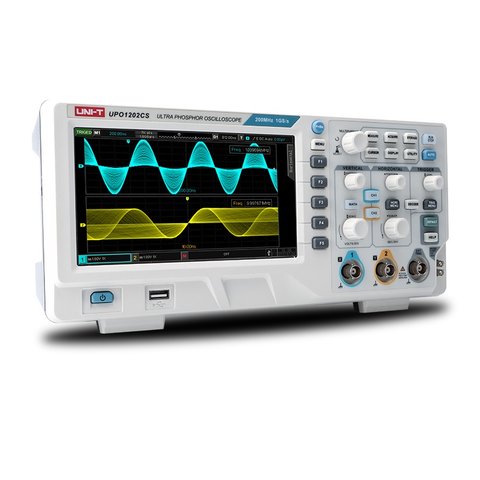

UNI-T UPO1202CS – это многофункциональный, экономичный цифровой фосфорный осциллограф. Предназначен для использования в электронном и электрическом проектировании, отладке, учебных заведениях и промышленном дизайне.
В осциллографах серии UPO1000CS применяется технология параллельной цифровой обработки сигналов, что значительно повышает скорость обработки данных и скорость захвата осциллограмм. Оригинальная технология Ultra Phosphor предоставляет кумулятивный результат тестируемого сигнала в виде многослойного послесвечения. По сравнению с традиционными цифровыми осциллографами, фосфорные модели способны представлять трехмерные данные амплитуды осциллограммы, времени и интенсивности сигнала. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, джиттер, шумы и сигналы с ошибками.
| Модель | UPO1102CS | UPO1202CS |
|---|---|---|
| Полоса пропускания | 100 МГц | 200 МГц |
| Каналы | 2 | |
| Частота дискретизации | 1 Гвыб/с | |
| Память | 56 МБ на канал | |
| Время нарастания | ≤3,5 нс | ≤1,8 нс |
| Скорость захвата | 500 000 осц/с | |
| Запись осциллограмм | 100 000 осц | |
| Режимы выборки | выборка, обнаружение пиков, усреднение, высокое разрешение | |
| Режим входа | DC, AC, GND | |
| Импеданс | (1 МОм ±2%) // (16 пФ±3 пФ) | |
| Коэффициент деления | 0,001×, 0,01×, 0,1×, 1×, 10×, 100×, 1000×, пользовательский | |
| Макс. входное напряжение (1 МОм) | 400 В макс. (постоянный ток + пиковое напряжение) | |
| Вертикальное разрешение | 8 бит | |
| Вертикальная чувствительность | от 1 мВ/дел до 20 В/дел | |
| Ограничение полосы пропускания | 20 МГц | |
| Режимы запуска | одиночный, обычный, автоматический | |
| Курсорные измерения | ручной режим: - разница напряжения между курсорами (△V) - разница во времени между курсорами (△T) - обратное значение △T (Гц) (1/△T) режим трассировки: значение напряжения и времени точки осциллограммы |
|
| Автоматические измерения | Max, Min, High, Low, ampl, Pk- Pk, Middle, Mean, Cycmean, RMS, CycRMS, AC RMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, +Width, -Width, RFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty,- Duty, Area, CycArea, Oversht, Presht, Phase, Pulse, всего 36 параметров измерения (одновременно отображаются 5 измерений) | |
| Частотомер | 7-битный аппаратный частотомер | |
| Расчет характеристик осциллограммы | A+B, A-B, A×B, A/B, БПФ, редактируемые расширенные операции (Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операции | |
| Дисплей | 7-дюймовый TFT-дисплей с разрешением 800×480 и 24-битными цветами | |

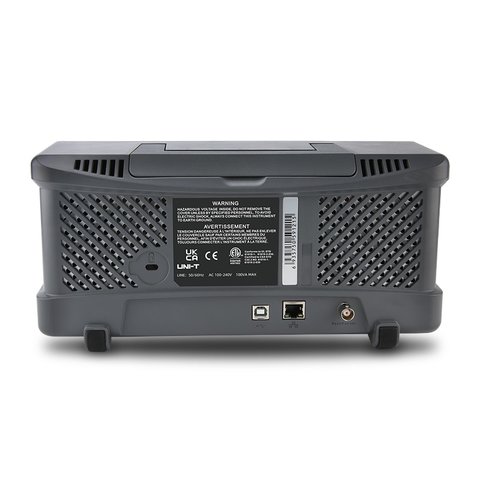

| Интерфейсы | USB-хост, USB-устройство~LAN, EXT Trig, AUX Out (Trig Out/,Pass/Fail) | |
| Напряжение питания | 100 В~240 В переменного тока (среднеквадратичное значение) (колебания ±10%), 50 Гц/60 Гц | |
| Предохранитель | 2,5 А, класс F, 250 В | |
| Диапазон температур | эксплуатации: 0℃~+40℃ хранения: -20℃~+70℃ |
|
| Метод охлаждения | вентиляторное охлаждение | |
| Диапазон влажности | эксплуатации: +35℃ ≤ 90% относительной влажности хранения: +35 ℃ до +40 ℃ ≤ 60% относительной влажности |
|
| Высота над уровнем моря | эксплуатации: до 3000 метров хранения: до 15 000 м |
|
| Степень загрязнения | 2 | |
| Условия эксплуатации | использование в помещениях | |
| Габариты (Ш × В × Г) | 306 мм × 138 мм × 107 мм | |
| Вес | 3 кг | |
| Безопасность | EN61010-1:2010+A1:2019 EN IEC61010-2-030:2021+A11:2021 BS EN61010-1:2010+A1:2019 BS EN IEC61010-2-030:2021+A11:2021 UL61010-1:2012 Ed.3+ R:19 Jul2019 UL61010-2-030:2018 Ed.2 CSA C22.2#61010-1:2012 Ed.3+U1; U2; A1 CSA C22.2#61010-2-030:2018 Ed.2 |
|
Загрузить руководство пользователя для UNI-T UPO1202CS (англ.).
Загрузить технические данные для UNI-T UPO1202CS.
| Диагональ экрана |
|
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Перечень включает RS232, I2C, SPI, CAN и LIN, и триггер, и аппаратное декодирование работают для всех пяти. Наличие CAN и LIN отличает эту модель от остальной линейки UPO1000, где аппаратное декодирование ограничено тремя протоколами. Полоса 200 МГц, два канала, дискретизация 1 Гвыб/с, память 56 МБ на канал и скорость захвата 500 000 осциллограмм в секунду.
Две причины, обе из характеристик. Первая: триггер и декодирование CAN и LIN, то есть шин, на которых держится бортовая электроника. Вторая: максимальное входное напряжение 400 В постоянного тока с пиковой составляющей при импедансе 1 МОм, чего достаточно для работы с цепями системы зажигания без дополнительного делителя. Память 56 МБ на канал позволяет записать длинный обмен и найти в нём сбойный кадр.
Граница составляет 400 В как сумма постоянного тока и пикового напряжения при входном импедансе 1 МОм, параллельно с ёмкостью 16 пФ ±3 пФ. Это заметно больший запас, чем у моделей серии UPO1000 нового поколения: <a href="{{p,926010}}">UPO1202</a> ограничен 135 В среднеквадратичного напряжения. Когда прибор работает с силовой электроникой или автомобильными цепями, именно эта цифра часто оказывается определяющей, а не полоса пропускания.
Пассивных щупов UT-P05 в коробке два, по одному на каждый канал, плюс кабель питания, USB-кабель и руководство по мерам безопасности. Это отличает комплектацию от новой серии UPO1000, где щуп один: там для одновременной работы двумя каналами второй щуп нужно докупать. Прибор поддерживает 256-уровневое цифровое свечение в градациях серого, то есть показывает плотность сигнала, а не только его контур.
Полоса удвоена: 200 МГц вместо 100 МГц, а расчётное время нарастания сокращено с 3,5 нс до 1,8 нс. Остальное совпадает: два канала, дискретизация 1 Гвыб/с, память 56 МБ на канал, аппаратная непрерывная запись до 100 000 осциллограмм и тот же набор триггеров с декодированием. Младшую полосу в серии даёт <a href="{{p,913700}}">UPO1102CS</a>, так что выбор сводится к максимальной частоте сигналов в работе.
