Цифровой осциллограф SIGLENT SDS1302CFL
Все о товаре
Вас также могут заинтересовать
Описание

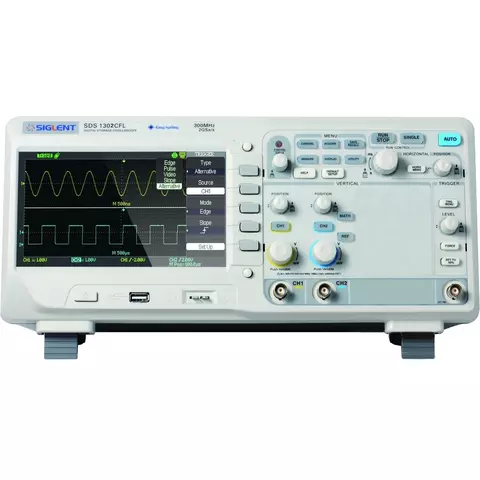

Цифровой осциллограф SIGLENT SDS1302CFL – компактный настольный двухканальный цифровой осциллограф с полосой пропускания 300 МГц. 7-дюймовый цветной жидкокристаллический TFT дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм а кнопки с подсветкой обеспечивают удобство пользования. Память в 24 K позволяет хранить до 20 осциллограмм и 20 настроек. SIGLENT SDS1302CFL обладает многоязычным пользовательским интерфейсом и онлайн помощью.
Цифровой осциллограф SIGLENT SDS1302CFL – хороший выбор для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений включающих тестирование и отладку, а также он может использоваться в образовательных целях.
Особенности
- Полоса пропускания: 300 МГц.
- Количество каналов: 2 + 1 канал внешней синхронизации.
- Частота дискретизации в реальном времени: 2 Гвыб/с. (один канал)
- Частота дискретизации в эквивалентном режиме: 50 Гвыб/с.
- Глубина памяти: 24 К.
- Вертикальная чувствительность: 2 мВ/дел – 5 В/дел.
- Специальный цифровой фильтр и режим самописца.
- Различные режимы синхронизации: Edge, Pulse, Video, Slope, Alternate.
- 7-дюймовый цветной TFT ЖК дисплей для яркого и четкого отображения.
- Интерфейс: USB Host, USB Device, RS-232.
- Вывод Pass/Fail.
- Многоязычный пользовательский интерфейс (12 языков): английский, французский, испанский, португальский, немецкий, итальянский, русский, арабский, японский, корейский, упрощенный китайский, китайский традиционный.
- Онлайн помощь.
- Стандарты безопасности: EMC: EN61326; LVD: EN61010-1.
- Компактный дизайн для экономии места на рабочем столе.
Технические характеристики
Полоса пропускания | 300 МГц | |
Каналы | 2 + 1 вн. синхр. | |
Частота дискретизации в реальном времени | 2 Гвыб/с (один канал) 1 Гвыб/с (два канала) |
|
Частота дискретизации в эквивалентном режиме | 50 Гвыб/с | |
Глубина памяти | 24 К | |
Вертикальная чувствительность | 2 мВ/дел – 5 В/дел | Вертикальное разрешение | 8 бит |
Время нарастания | < 1,2 нс | |
Диапазон временной развертки | 2,5 нс/дел – 50 с/дел | |
Входной импеданс | 1 МОм || 13 пФ, 50 Ом | |
Курсорные измерения | Manual, Track, Auto measure | |
Математические функции | сложение, вычитание, умножение, деление, БПФ | |
Режимы синхронизации | Edge, Pulse, Video, Slope, Alternate | |
Хранение осциллограмм | Внутр. память: 20 настроек и 20 осциллограмм (хранение/воспроизведение), 4 опорные осциллограммы Внешняя память (USB): BMP, CSV, осциллограммы и настройки |
|
Вход | DC, AC, GND | |
Общие характеристики | ||
---|---|---|
Дисплей | 7" (178 мм) цветной TFT ЖК (480 × 234) | |
Интерфейс | USB Host, USB Device, RS-232, P/F | |
Источник питания | 100 – 240 В AC, 45 Гц – 440 Гц, 50 ВА макс | |
Макс. входное напряжение | 400 В (Впик-пик) | |
Вес | 4,5 кг | |
Габариты | 358 × 156 × 118 мм |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS1302CFL(англ.).
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Комплектация
- Цифровой осциллограф (1 шт.)
- Пробник (1:1, 10:1) Problex (1 шт.)
- Шнур питания (1 шт.)
- Кабель USB (1 шт.)
