Цифровой осциллограф SIGLENT SDS1052DL+

Код: 868901
Цифровой осциллограф SIGLENT SDS1052DL+
Все о товаре
Описание
Характеристики
Видео
18 001 ₴
Цена с НДС

Все о товаре

5 (3)
Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
6 кг 110, 220 V Гарантия: 36 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 50 МГц, частотой дискретизации 500 Мвыб/с. Глубина памяти: 32 кБ. Интерфейс LAN. Читать далее
18 001 ₴
Цена с НДС
18 001 ₴
Цена с НДС

Вас также могут заинтересовать

Портативный цифровой осциллограф UNI T UTD1050DL
Бестселлер
ID: 917148

Портативный цифровой осциллограф UNI-T UTD1050DL

5 (1)
28 088 ₴
25 380 ₴
Цена с НДС
Двухканальный легкий цифровой осциллограф/мультиметр с полосой пропускания 50 МГц, частотой семплирования 250 Мвыб./с и набором измерительных функций.
Наличие на складе:
  • Львов
ID: 917148 0.9 кг

Описание

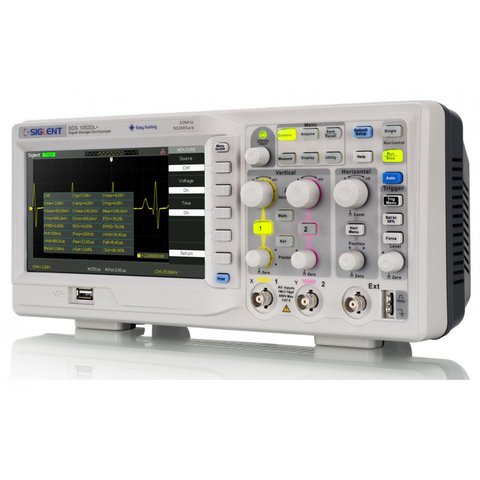

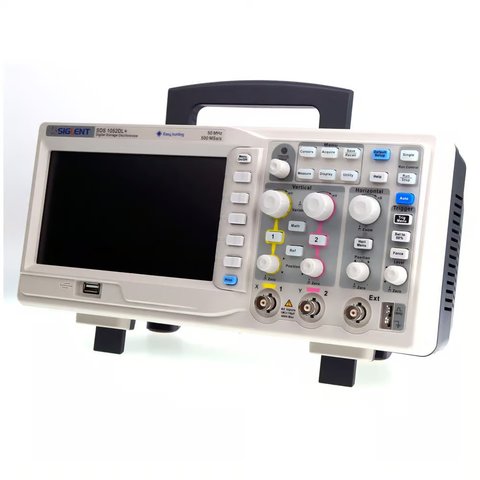

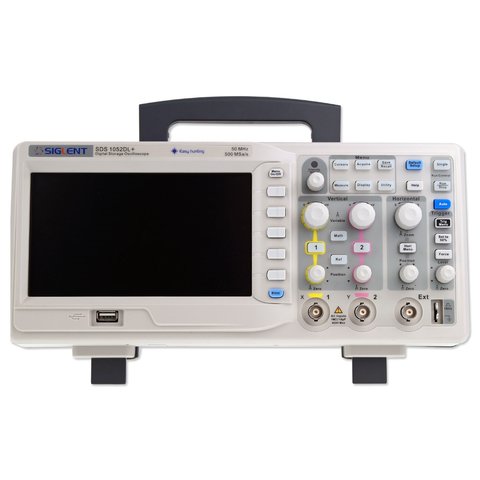

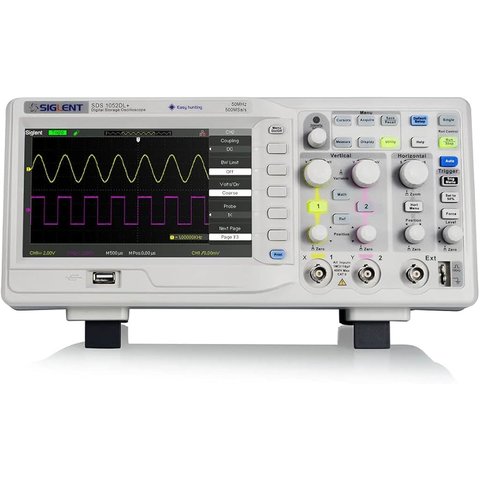

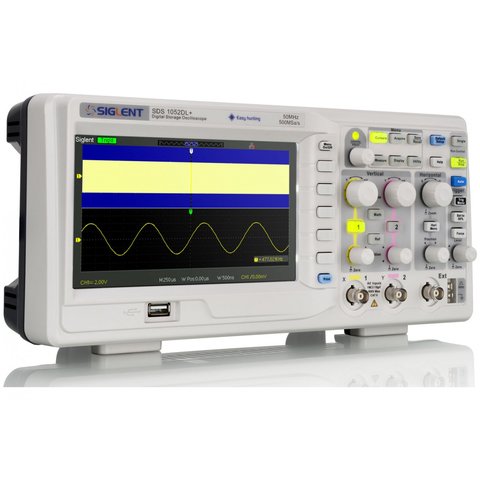

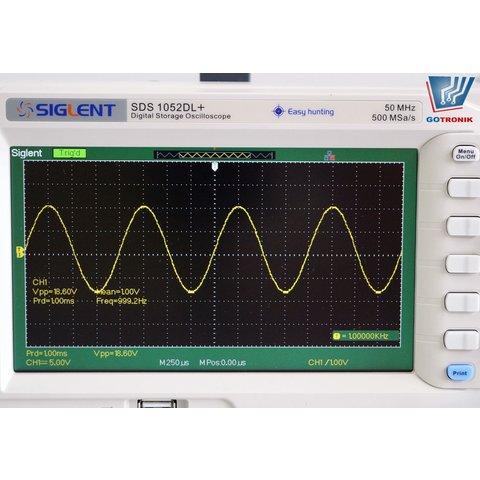

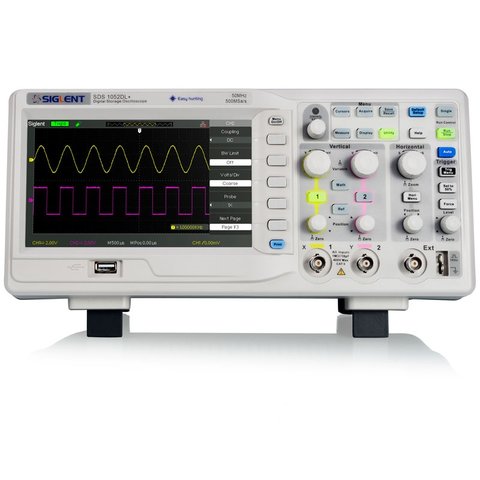

Цифровой осциллограф SIGLENT SDS1052DL+ – компактный настольный двухканальный цифровой осциллограф с полосой пропускания 50 МГц. Его 7-дюймовый цветной ЖК-дисплей ярко и четко отображает осциллограммы, а кнопки с подсветкой обеспечивают удобство пользования. SIGLENT SDS1052DL+ обладает многоязычным интерфейсом и онлайн-помощью.

Цифровой осциллограф SIGLENT SDS1052DL+ – хороший выбор для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений, в том числе для образовательных целей.

Особенности

  • Полоса пропускания: 50 МГц.
  • Количество каналов: 2 + 1 внешний канал.
  • Частота дискретизации в реальном времени: 500 Мвыб/с.
  • Частота дискретизации в эквивалентном режиме: 50 Гвыб/с.
  • Глубина памяти: 32 кБ.
  • Вертикальная чувствительность: 2 мВ/дел – 10 В/дел.
  • Различные режимы синхронизации: Edge, Pulse, Video, Slope, Alternate.
  • Цветной TFT-LCD-дисплей для яркого и четкого изображения (7").
  • Кнопки с подсветкой.
  • Специальный цифровой фильтр и режим самописца.
  • Интерфейс: USB-host, USB-device, LAN.
  • Вывод Pass/Fail.
  • Прямая печать на принтерах совместимых с PictBridge через USB-интерфейс.
  • Многоязычный пользовательский интерфейс (12 языков).
  • Онлайн-помощь.
  • Компактный дизайн для экономии места на рабочем столе.

Технические характеристики

Модель SDS1052DL+ SDS1072CML+ SDS1102CML+ SDS1152CML+
Полоса пропускания 50 МГц 70 МГц 100 МГц 150 МГц
Каналы 2 + 1 вн.
Частота дискретизации в реальном времени 500 Мвыб/с (1 канал)
250 Мвыб/с (2 канала)
1 Гвыб/с (1 канал)
500 Мвыб/с (2 канала)
Частота дискретизации в эквивалентном режиме 50 Гвыб/с
Глубина памяти 32 кБ 2 мБ
Вертикальная чувствительность 2 мВ/дел – 10 В/дел
Вертикальное разрешение 8 бит
Время нарастания ≤7 нс
Диапазон временной развертки 10 нс/дел – 50 с/дел
Входной импеданс 1 МОм || 17 пФ
Курсорные измерения Manual, Track, Auto
Математические функции сложение, вычитание, умножение, деление, БПФ
Режимы синхронизации Edge, Pulse, Video, Slope, Alternate
Вход DC, AC, GND
Общие характеристики
Дисплей 7" цветной TFT-LCD (800 × 480)

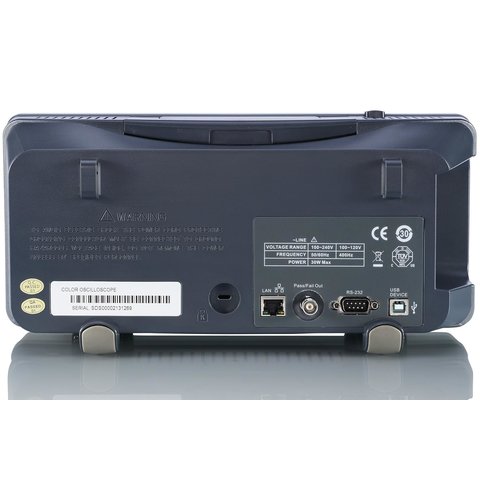

Интерфейс USB-Host, USB-Device, LAN, P/F output
Источник питания AC 100 ~ 240 В, 47 ~ 440 Гц, 50 ВА макс
Макс. входное напряжение 1 МОм 17 пФ 400 В (DC + PK-PK) CATI, CATII
Габариты 305 × 133 × 154 мм
Вес 2,5 кг

Видео

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Дополнительная информация

PDF  Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS1052DL+ (англ.).

Руководство пользователя

PDF  Загрузить Руководство пользователя для SIGLENT SDS1052DL+ (англ.).

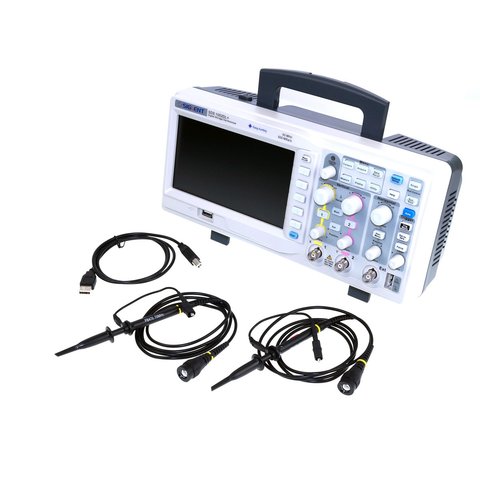

Комплектация

  • Осциллограф SDS1052DL+ — 1 шт.
  • Щупы — 1 пара
  • Кабель питания — 1 шт.
  • Диск с ПО — 1 шт.
  • USB-кабель — 1 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Где SDS1052DL+ слабее SDS1072CML+, кроме полосы?
Не только в полосе 50 МГц против 70 МГц. SIGLENT SDS1072CML+ дискретизирует 1 Гвыб/с на одном канале и имеет 2 МБ памяти, а SDS1052DL+ 500 Мвыб/с и 32 кБ. На 500 Мвыб/с 32 кБ держат лишь около шестидесяти четырёх микросекунд. Экран, интерфейсы с LAN и эквивалентные 50 Гвыб/с у моделей общие.
Какое время нарастания у SDS1052DL+?
≤7 нс, развёртка от 10 нс/дел до 50 с/дел. Для полосы 50 МГц это закономерные значения: фронт короче нескольких наносекунд прибор уже не различит. Для сигналов с частотами до нескольких мегагерц, звука и питания этого достаточно. Вертикальная чувствительность от 2 мВ/дел до 10 В/дел. Реальная дискретизация 500 Мвыб/с на одном канале.
Какие пределы входного напряжения у SDS1052DL+?
Максимальное входное напряжение 400 В (DC + PK-PK), категории CATI и CATII, входной импеданс 1 МОм || 17 пФ. Для сетевых цепей нужен щуп с делителем соответствующей категории. Режимы входа DC, AC и GND. Питание от 100 до 240 В переменного тока частотой от 47 до 440 Гц, потребление до 50 ВА. Предел 400 В считается вместе с пиковым размахом сигнала.

Характеристики

Диагональ экрана
  • 7,0" TFT дисплей
Количество каналов
  • двухканальный
Объем памяти
  • 32 кБ
Полоса пропускания
  • 50 МГц
Тип
  • настольный
Частота дискретизации
  • 500 МВыб/с

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Где SDS1052DL+ слабее SDS1072CML+, кроме полосы?

Не только в полосе 50 МГц против 70 МГц. <a href="{{p,869145}}">SIGLENT SDS1072CML+</a> дискретизирует 1 Гвыб/с на одном канале и имеет 2 МБ памяти, а SDS1052DL+ 500 Мвыб/с и 32 кБ. На 500 Мвыб/с 32 кБ держат лишь около шестидесяти четырёх микросекунд. Экран, интерфейсы с LAN и эквивалентные 50 Гвыб/с у моделей общие.

Какое время нарастания у SDS1052DL+?

≤7 нс, развёртка от 10 нс/дел до 50 с/дел. Для полосы 50 МГц это закономерные значения: фронт короче нескольких наносекунд прибор уже не различит. Для сигналов с частотами до нескольких мегагерц, звука и питания этого достаточно. Вертикальная чувствительность от 2 мВ/дел до 10 В/дел. Реальная дискретизация 500 Мвыб/с на одном канале.

Какие пределы входного напряжения у SDS1052DL+?

Максимальное входное напряжение 400 В (DC + PK-PK), категории CATI и CATII, входной импеданс 1 МОм || 17 пФ. Для сетевых цепей нужен щуп с делителем соответствующей категории. Режимы входа DC, AC и GND. Питание от 100 до 240 В переменного тока частотой от 47 до 440 Гц, потребление до 50 ВА. Предел 400 В считается вместе с пиковым размахом сигнала.
