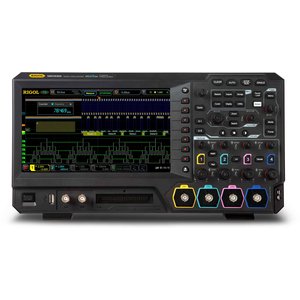

RIGOL MSO5204 – это четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами (200 МГц). Устройство 7-в-1: цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, частотомер, анализатор протокола. Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерения. RIGOL MSO5204 обеспечивает захват 500 000 осциллограмм в секунду, а удобный 9-дюймовый цветной сенсорный ЖК-дисплей осциллографа гарантирует яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL MSO5204 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
Полоса пропускания: 200 МГц.
4 аналоговых + 16 цифровых каналов.
Частота дискретизации в реальном времени: до 8 Гвыб/с.
Глубина памяти: 200 М точек.
Инновационная технология UltraVision II.
9-дюймовый цветной ЖК-дисплей.
Интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB.
Автоматические измерения 41 параметра осциллограмм.
Возможность дистанционного управления.
Компактный дизайн, простота эксплуатации.
Встроенное расширенное программное обеспечение для анализа мощности (опционально).
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Вопросы и ответы
Кому достаточно полосы 200 МГц в MSO5204?
Тем, чьи сигналы имеют фронты не короче нескольких наносекунд: время нарастания MSO5204 ≤1,75 нс. Для более быстрой логики и фронтов около 1 нс есть RIGOL MSO5354 на 350 МГц со временем нарастания ≤1 нс. Остальное у моделей одинаково: 4 аналоговых канала, 8 Гвыб/с, 200 М точек памяти и 9-дюймовый сенсорный экран. Запись больше 500 000 осц/с.
Сколько осциллограмм в секунду захватывает MSO5204?
Больше 500 000 осц/с благодаря технологии UltraVision II. Чем выше скорость захвата, тем меньше «мёртвого времени» между кадрами, и редкий сбой с большей вероятностью попадёт на экран. Память 200 М точек, дискретизация до 8 Гвыб/с. Прибор объединяет 7 функций: осциллограф, логический анализатор, анализатор спектра, генератор, вольтметр, частотомер и анализатор протокола.
Какие разъёмы для связи есть у MSO5204?
USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB. Через LAN прибор управляется дистанционно, HDMI выводит изображение на большой экран, TRIG OUT подаёт сигнал запуска на другое оборудование. Размеры 367 × 200 × 130 мм. Для анализа источников питания доступно опциональное расширенное ПО. Автоматических измерений 41 параметр.
Характеристики
Количество каналов
четырехканальный
Полоса пропускания
200 МГц
Тип
настольный
смешанных сигналов
сенсорный
фосфорный
Диагональ экрана
9,0" TFT дисплей
Объем памяти
100 МБ
Частота дискретизации
8 Гвыб/с
