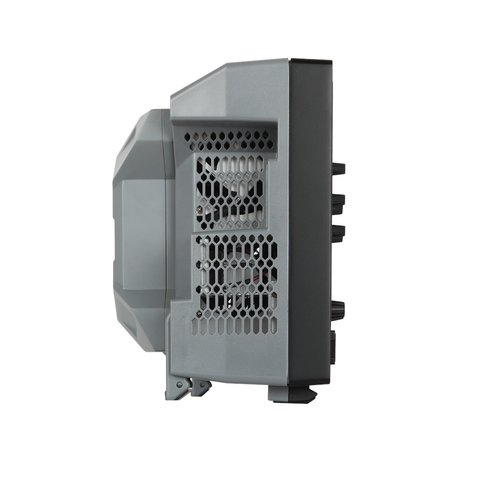

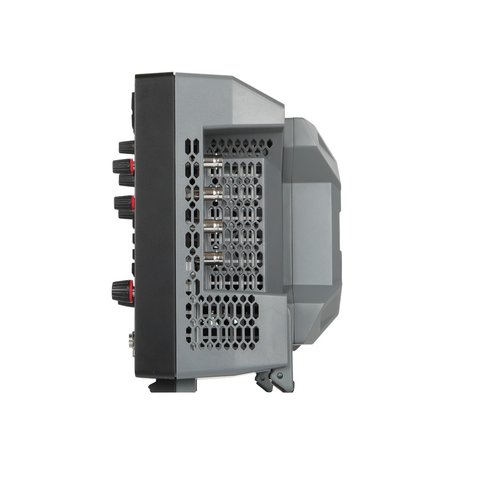

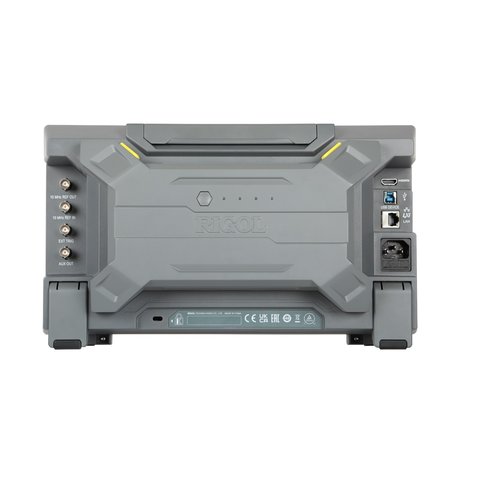

Цифровой осциллограф RIGOL DHO4204

Код: 911616
Цифровой осциллограф RIGOL DHO4204
Все о товаре
Описание
Характеристики
Видео
190 505 ₴
Цена с НДС

Все о товаре

Бестселлер
5 (1)
Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
5.5 кг
Наличие на складе:
  • Львов
Гарантия: 36 месяцев
4 канала, полоса пропускания 200 МГц, частота дискретизации 4 Гвыб/с, 12-битный АЦП, глубина памяти 250 МБ, вертикальная чувствительность 100 мкВ/дел Читать далее
190 505 ₴
Цена с НДС
190 505 ₴
Цена с НДС

Описание

Осциллограф RIGOL HDO4204, представитель серии HDO4000, разработан для удовлетворения потребностей основного сегмента рынка осциллографов. Этот 4-канальный осциллограф с высоким разрешением оснащен 10,1-дюймовым сенсорным дисплеем (1280×800 пикселей) с интуитивно понятным и интерактивным пользовательским интерфейсом. Осциллограф имеет полосу пропускания 200 МГц, скорость дискретизации в реальном времени до 4 Гвыб/с и скорость захвата осциллограмм до 1500000 осц/с в режиме UltraAcquire. 4 аналоговых канала и дополнительный внешний канал обеспечивают множество возможностей для анализа сигналов, а вертикальное разрешение 12 бит повышает точность и качество записанных осциллограмм. Глубина памяти осциллографа может быть расширена до 500 МБ, обеспечивая широкие возможности для хранения данных сигнала. RIGOL HDO4204 имеет ультранизкий уровень шума, равный 18 мкВ(скз) при минимальных настройках, что позволяет проводить точные измерения даже в условиях низкой амплитуды. Кроме того, в него встроены декодеры популярных протоколов, таких как I²C, SPI, RS232/UART и CAN, что упрощает анализ коммуникационных сигналов и облегчает отладку протоколов.

RIGOL HDO4204 — универсальный и высокопроизводительный инструмент. Широкий набор функций, включая мощный чипсет Centaurus, высокую скорость захвата осциллограмм, большую глубину памяти, низкий уровень шума, интуитивный сенсорный дисплей, делают его идеальным вариантом для точных измерений, анализа дизайна и задач отладки в различных областях применения, обеспечивая высококачественные результаты тестирования.

Особенности

  • Новейший чипсет Centaurus, разработанный компанией RIGOL;
  • 3 режима запуска: автоматический, нормальный, одиночный;
  • 4 аналоговых канала и 1 внешний канал;
  • 12-битное вертикальное разрешение;
  • Полоса пропускания аналоговых каналов: 200 МГц;
  • Реальная скорость выборки до 4 Гвыб/с;
  • Ультранизкий уровень шума на уровне 18 мкВ(скз) в минимальной настройке;
  • Глубина памяти: до 500 МБ (опционально);
  • Минимальная вертикальная чувствительность 100 мкВ/дел, позволяющая регистрировать слабые сигналы в диапазоне микровольт;
  • Частота захвата формы сигнала до 1,5 млн осц/с в режиме UltraAcquire;
  • Удобные кнопки тонкой настройки для легкого взаимодействия;
  • Стандартные ручки управления с помощью фотоэлектрического энкодера, продлевающие срок службы устройства;
  • Стандартные интерфейсы USB, Host, LAN и HDMI;
  • Опциональный аккумулятор в портативном корпусе для гибкости работы в полевых условиях;
  • Онлайн обновления версий;
  • Широкий ассортимент совместимых аксессуаров.

Видео

Youtube video

Техническе характеристики

Функциональные характеристики
Полоса пропускания аналоговых каналов (50 Ом / 1 МОм, -3 дБ) 200 МГц (возможно расширение)
Каналы 4 аналоговых входа, 1 внешний вход
Расчетное время нарастания (при 50 Ом, от 10% до 90%) ≤ 1,75 нс
Режим выборки Выборка в реальном времени
Частота дискретизации аналоговых каналов 4 Гвыб/с (1 канал)
2 Гвыб/с (2 канала)
1 Гвыб/с (4 канала)
Глубина памяти (стандарт.) 250 МБ (1 канал)
125 МБ (2 канала)
62,5 МБ (4 канала)
Глубина памяти (макс., опционально) 500 МБ (1 канал)
250 МБ (2 канала)
125 МБ (4 канала)
Частота захвата сигнала Режим Vector: 50 тыс. осц/с
Режим UltraAcquire: 1,5 млн осц/с
Вертикальное разрешение 12 бит
Аппаратная запись и воспроизведение сигналов в реальном времени макс. 500000 кадров
Пиковый детектор 500 пс
Аналоговые каналы вертикальной системы
Входная связь По постоянному току, переменному току, заземление (GND)
Входной импеданс 1 МОм ± 1%, 50 Ом ± 1%
Входная емкость 19 пФ ± 3 пФ
Макс. входное напряжение 50 Ом 5 В(скз)
1 МОм 300 В(скз), 400 В(пик) (DC + В(пик))
Диапазон чувствительности входного сигнала 50 Ом 100 мкВ/дел - 1 В/дел
1 МОм 100 мкВ/дел - 10 В/дел
Динамический диапазон ±4 дел (12 бит)
Ограничения полосы пропускания (стандарт.) 20 МГц, 250 МГц, полная; выбирается для каждого канала
Устойчивость к электростатическому разряду ±8 кВ (для входа BNC)
Аналоговые каналы горизонтальной системы
Диапазон временной развертки 500 пс/дел - 1 кс/дел
Разрешение по времени 100 пс
Задержка между аналоговыми каналами (стандарт.) ≤500 пс
Система развертки
Режимы запуска автоматический, нормальный, одиночный
Источники сигнала запуска Аналоговые каналы (1~4), внешний вход, питающая сеть AC
Полоса пропускания системы запуска Внутр. источник запуска Полоса пропускания аналоговых входов
Внеш. источник запуска 200 МГц
Чувствительность системы запуска Внутр. источник запуска 0,50 дел, ≥50 мВ/дел
0,7 дел (с включенным шумоподавлением)
Внеш. источник запуска 200 мВ(пик-пик), DC - 100 МГц
500 мВ(пик-пик), 100 - 200 МГц
Импеданс внешнего входа запуска 1 МОм±1%, разъем BNC
Тип запуска Запуск по фронту, импульсу, наклону, видео, шаблону, продолжительности, тайм-ауту, ранту, окну, задержке, настройке/удержанию, N-му фронту, I²C, SPI, RS232/UART, CAN
Физические характеристики
Автомасштабирование Мин. напряжение свыше 10 мВпик-пик, коэффициент заполнения более 1%, частота более 35 Гц
Цифровой вольтметр DC, AC+DC(скз), AC(скз)
Дисплей 10,1-дюймовый емкостный мультисенсорный дисплей с разрешением 1280×800
Процессор Многоядерный процессор Cortex-A72, 1,8 ГГц, Hexa-Core
Системная память 4 Гб оперативной памяти
Операционная система Android
Напряжение питания 100–240 В переменного тока, 50–60 Гц
Рабочая температура от 0 до +50°С
Габариты 358 × 215 × 122 мм
Вес 3,8 кг (нетто) / 5,4 кг (брутто)

Руководство пользователя

PDF  Скачать руководство пользователя серии осциллографов HDO4000.

Комплектация

  • Цифровой осциллограф DHO4204 — 1 шт.
  • Сетевой шнур — 1 шт.
  • USB-кабель — 1 шт.
  • Пассивный осциллографический пробник PVP2350 — 4 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Зачем осциллографу дискретизация 4 Гвыб/с при полосе 200 МГц?
Это двадцать выборок на период верхней частоты, то есть большой запас. Он нужен не для полосы, а для формы: чем больше точек приходится на фронт, тем точнее прибор его воспроизводит, и тем меньше работает интерполяция. Расчётное время нарастания при 50 Ом здесь ≤ 1,75 нс, а сама полоса обозначена как расширяемая. Вертикальная развёртка 12 бит.
Что означает уровень шума 18 мкВ?
Это собственный шум прибора при минимальных настройках, в среднеквадратичном значении. Он задаёт границу, ниже которой полезный сигнал уже не отличить от собственного дрожания тракта. Вместе с минимальной вертикальной чувствительностью 100 мкВ/дел это позволяет смотреть сигналы микровольтового уровня, например пульсации питания или выход датчика без усилителя.
Какая разница в памяти между DHO4204 и младшими моделями серии?
Стандартная глубина памяти здесь 250 МБ на канал с опциональным расширением до 500 МБ, тогда как у цифровой осциллограф RIGOL DHO1202 это 50 МБ и 100 МБ соответственно. При одинаковой полосе 200 МГц длина записи отличается в пять раз, а это прямо переводится в длительность окна, которое можно осмотреть без снижения частоты выборки.
Какое напряжение можно подавать на вход 50 Ом?
На входе 50 Ом максимум 5 В(скз), а на 1 МОм уже 300 В(скз) и 400 В(пик). Разница огромная, и перепутать режимы означает сжечь вход: в режиме 50 Ом сигнал рассеивается на внутреннем резисторе, и тот просто выгорает. Поэтому перед подключением к силовой цепи импеданс проверяют первым. Пиковый детектор здесь ловит иглы длительностью 500 пс.

Характеристики

Диагональ экрана
  • 10,1" TFT дисплей
Количество каналов
  • четырехканальный
Полоса пропускания
  • 200 МГц
Тип
  • настольный
Частота дискретизации
  • 4 Гвыб/с
Объем памяти
  • 250 МБ

Видео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Зачем осциллографу дискретизация 4 Гвыб/с при полосе 200 МГц?

Это двадцать выборок на период верхней частоты, то есть большой запас. Он нужен не для полосы, а для формы: чем больше точек приходится на фронт, тем точнее прибор его воспроизводит, и тем меньше работает интерполяция. Расчётное время нарастания при 50 Ом здесь ≤ 1,75 нс, а сама полоса обозначена как расширяемая. Вертикальная развёртка 12 бит.

Что означает уровень шума 18 мкВ?

Это собственный шум прибора при минимальных настройках, в среднеквадратичном значении. Он задаёт границу, ниже которой полезный сигнал уже не отличить от собственного дрожания тракта. Вместе с минимальной вертикальной чувствительностью 100 мкВ/дел это позволяет смотреть сигналы микровольтового уровня, например пульсации питания или выход датчика без усилителя.

Какая разница в памяти между DHO4204 и младшими моделями серии?

Стандартная глубина памяти здесь 250 МБ на канал с опциональным расширением до 500 МБ, тогда как у <a href="{{p,913374}}">цифровой осциллограф RIGOL DHO1202</a> это 50 МБ и 100 МБ соответственно. При одинаковой полосе 200 МГц длина записи отличается в пять раз, а это прямо переводится в длительность окна, которое можно осмотреть без снижения частоты выборки.

Какое напряжение можно подавать на вход 50 Ом?

На входе 50 Ом максимум 5 В(скз), а на 1 МОм уже 300 В(скз) и 400 В(пик). Разница огромная, и перепутать режимы означает сжечь вход: в режиме 50 Ом сигнал рассеивается на внутреннем резисторе, и тот просто выгорает. Поэтому перед подключением к силовой цепи импеданс проверяют первым. Пиковый детектор здесь ловит иглы длительностью 500 пс.
