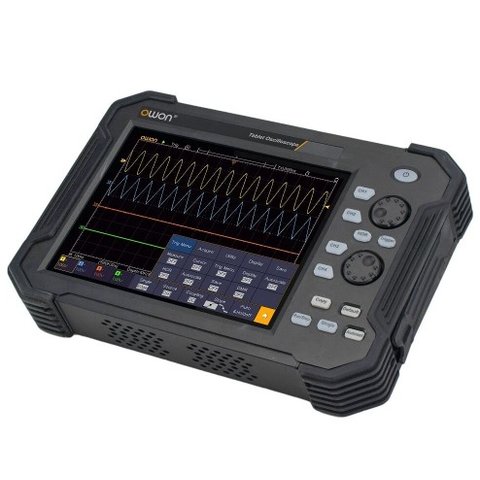

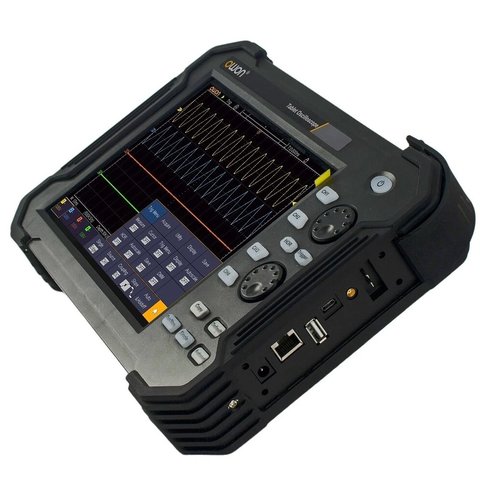

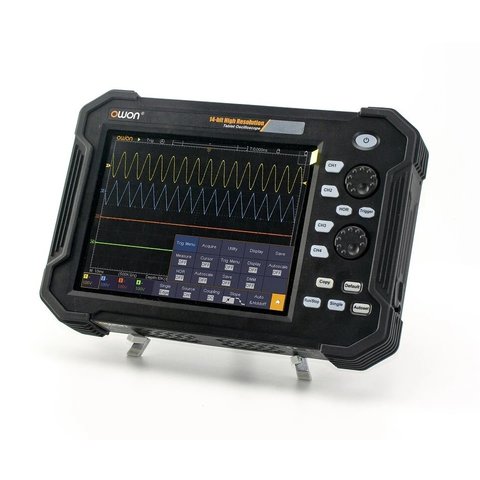

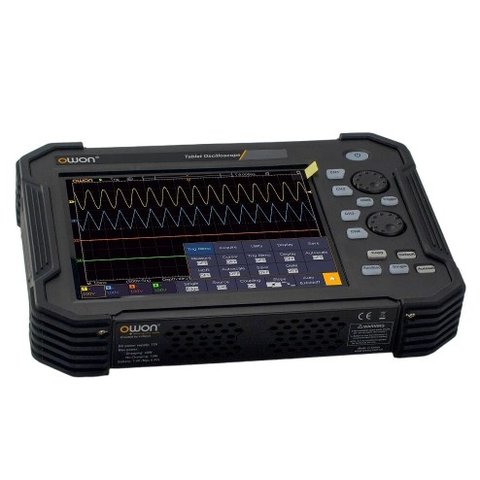

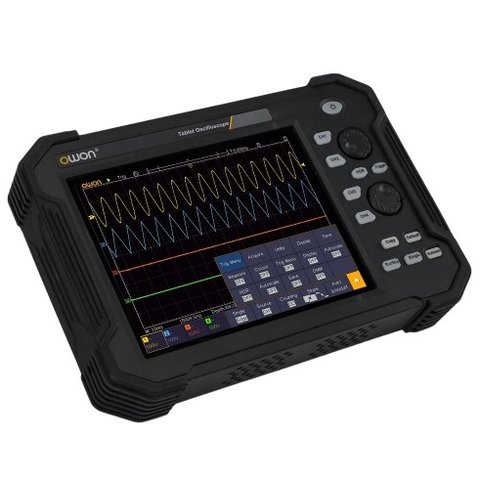

OWON TAO3104 – это четырехканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб. Прибор оснащен встроенным частотомером и большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей.
Чтобы не терять смысл форм-фактора там, где нужно больше двух сигналов. Планшетный прибор берут за наглядность и большой экран, а восьмидюймовых 800 × 600 хватает, чтобы четыре осциллограммы не слились в кашу. Полоса 100 МГц, дискретизация 1 Гвыб/с, длина записи 40 МБ, и всё это в корпусе, который занимает мало места.
Что дает скорость захвата 45 000 осциллограмм в секунду?
Меньшую слепую зону между кадрами. Осциллограф часть времени обрабатывает и рисует предыдущий захват, и редкая аномалия в эту паузу не попадает: чем выше темп, тем быстрее находится сбой, который случается раз на тысячи периодов. Вместе с памятью 40 МБ это дает и длинную запись, и высокую вероятность поймать событие.

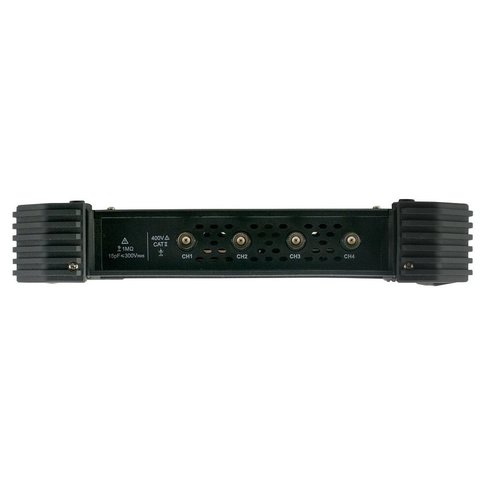

Какой входной импеданс у TAO3104?
1 МОм ± 2% параллельно с емкостью 15 пФ ± 5 пФ, максимальное входное напряжение не более 300 В среднеквадратичного значения. Коэффициент деления настраивается в широких пределах от 0.001X до 1000X с шагом 1-2-5, так что подойдут и сторонние делители, и токовые пробники. Точность усиления постоянного тока ±3%.
Есть ли в TAO3104 мультиметр?
Да, цифровой мультиметр с автоматическим выбором диапазона, который мерит напряжение, ток и сопротивление и проверяет диоды, плюс отдельный частотомер. Для четырехканального прибора это снимает со стола еще две коробки. Если тот же набор нужен без кабеля к компьютеру, есть OWON TAO3104 WIFI с радиомодулем.
Характеристики
Количество каналов
четырехканальный
Полоса пропускания
100 МГц
Тип
портативный
сенсорный
Частота дискретизации
1 Гвыб/с
Диагональ экрана
8,0" TFT дисплей
Объем памяти
40 МБ
Видео
Отзывы клиентов
Часто задаваемые вопросы
Зачем планшетному осциллографу четыре канала?
Чтобы не терять смысл форм-фактора там, где нужно больше двух сигналов. Планшетный прибор берут за наглядность и большой экран, а восьмидюймовых 800 × 600 хватает, чтобы четыре осциллограммы не слились в кашу. Полоса 100 МГц, дискретизация 1 Гвыб/с, длина записи 40 МБ, и всё это в корпусе, который занимает мало места.
Что дает скорость захвата 45 000 осциллограмм в секунду?
Меньшую слепую зону между кадрами. Осциллограф часть времени обрабатывает и рисует предыдущий захват, и редкая аномалия в эту паузу не попадает: чем выше темп, тем быстрее находится сбой, который случается раз на тысячи периодов. Вместе с памятью 40 МБ это дает и длинную запись, и высокую вероятность поймать событие.
Какой входной импеданс у TAO3104?
1 МОм ± 2% параллельно с емкостью 15 пФ ± 5 пФ, максимальное входное напряжение не более 300 В среднеквадратичного значения. Коэффициент деления настраивается в широких пределах от 0.001X до 1000X с шагом 1-2-5, так что подойдут и сторонние делители, и токовые пробники. Точность усиления постоянного тока ±3%.
Есть ли в TAO3104 мультиметр?
Да, цифровой мультиметр с автоматическим выбором диапазона, который мерит напряжение, ток и сопротивление и проверяет диоды, плюс отдельный частотомер. Для четырехканального прибора это снимает со стола еще две коробки. Если тот же набор нужен без кабеля к компьютеру, есть <a href="{{p,915153}}">OWON TAO3104 WIFI</a> с радиомодулем.
Загрузить руководство пользователя для OWON TAO3104 (англ.).
