OWON TAO3102 WIFI – это двухканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб, оснащенный большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей и WiFi модулем. Осциллограф имеет встроенный частотомер и цифровой мультиметр с автоматическим выбором диапазона, измеряющий напряжение, ток, сопротивление, а также проверяющий диоды.

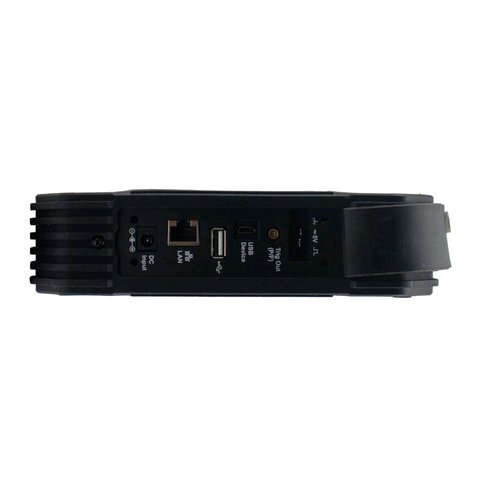

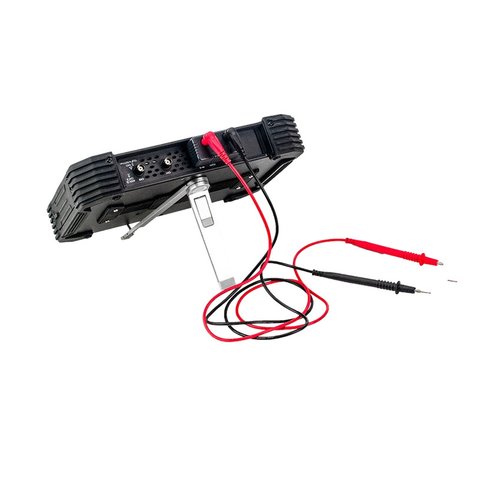

| Осциллограф | |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Вертикальное разрешение (A/D) | 8 бит |
| Время нарастания | ≤3,5 нс |
| Длина записи | 40 МБ |
| Скорость захвата осциллограмм | 45000 осц/с |
| Горизонтальная развертка | 1 нс/дел – 1000 с/дел, шаг 1 - 2 - 5 |
| Каналы | 2 |
| Дисплей | цветной 8-дюймовый ЖК, 800 × 600 пикселей, мультисенсорный |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В среднекв. |
| Точность усиления постоянного тока | ±3% |
| Коэффициент деления | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Частота дискретизации / погрешность времени реле | ±2.5 ч./млн. |
| Режимы входа | DC, AC, GND |
| Вертикальная чувствительность | 1 мВ/дел - 10 В/дел (на входе) |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шины (опция) | I2C, SPI, RS232, CAN |
| Режимы запуска | Авто, нормальный, единичный |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интегрирование, дифференцирование, корень квадратный, определяемые пользователем функции, фильтры (нижних частот, верхних частот, полосовые и режекторные) |
| Хранение осциллограмм | 100 форм сигналов |
| Интерфейсы | USB-host, USB-device, USB-порт для PictBridge, LAN |
| Частотомер | есть |
| Батарея | 7,4 В, 8000 мАч, 5 ч работы |
| Габариты | 270 × 191 × 48 мм |
| Вес | ок. 1,7 кг |
| Встроенный мультиметр | |
| Дисплей | 4 ½ разрядов |
| Напряжение | мВ: 20,000 мВ - 200,00 мВ DCV: 2,0000–1000,0 В ACV: 2,0000–750,0 В |
| Ток | ACD: 10,00 А ACA: 10,00 А |
| Сопротивление | 200,00 Ом - 100,00 МОм |
| Тестирование диодов | есть |
| Автоматический выбор диапазона | есть |
Загрузить руководство пользователя для OWON TAO3102 WIFI (англ.).
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
| Объем памяти |
|
Беспроводной канал к компьютеру или планшету: осциллограммы и настройки снимаются без кабеля, а сам прибор может стоять в стороне от рабочего места. Для планшетного форм-фактора это логичное завершение — управление пальцем на месте, данные по воздуху. Остальное совпадает с базовой моделью: 100 МГц, 1 Гвыб/с, память 40 МБ.
Именно за радиомодуль. Полоса, дискретизация, длина записи 40 МБ, скорость захвата 45 000 осц/с, восьмидюймовый экран, мультиметр и частотомер — всё то же, что в <a href="{{p,901459}}">OWON TAO3102</a>. Декодирование I2C, SPI, RS232 и CAN в обоих идет опцией. Так что вопрос сводится к одному: будет ли прибор работать без кабеля.
Масштабирование двумя пальцами и перетаскивание осциллограммы, как на телефоне: растянуть участок по времени или по амплитуде быстрее жестом, чем двумя ручками. Разрешение здесь 800 × 600 при диагонали восемь дюймов, чего достаточно, чтобы держать на экране две осциллограммы, курсоры и таблицу измерений одновременно, не переключаясь между окнами.
Не более 300 В среднеквадратичного значения при входном импедансе 1 МОм ± 2% параллельно с емкостью 15 пФ ± 5 пФ. Для сетевых 230 В это приемлемо, для междуфазных 400 В уже нет, и щуп с делением здесь не всегда спасает — предел касается самого входа. Время нарастания прибора не более 3,5 нс, точность усиления постоянного тока ±3%.
