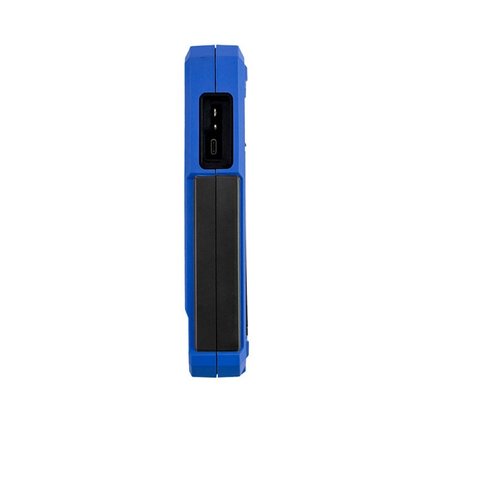

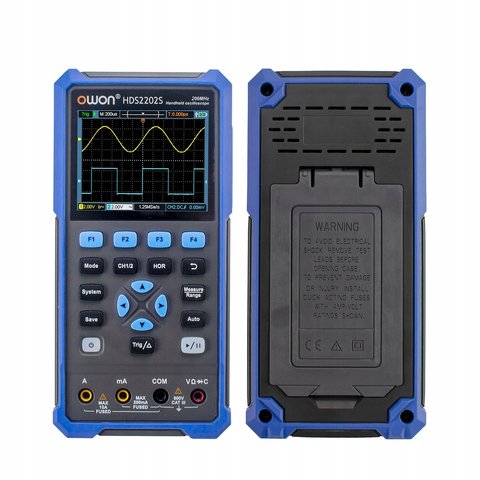

OWON HDS2202S – это портативный двухканальный осциллограф со встроенным мультиметром и одноканальным генератором сигналов с максимальной частотой 25 МГц. Полоса пропускания осциллографа 200 МГц, частота дискретизации 1 Гвыб/с, объем памяти 4 кБ и 3,5" ЖК-дисплей. Мультиметр на 20000 отсчетов позволяет измерить напряжение, ток, сопротивление, емкость, проводимость, а также протестировать диоды и целостность цепи. Благодаря высококонтрастному ЖК-дисплею с высоким разрешением, осциллограф можно использовать на открытом воздухе.
| Осциллограф | |
|---|---|
| Каналы | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Режимы выборки | прямая выборка, пиковые измерения |
| Объем памяти | 4 кБ |
| Запись осциллограмм | 10 000 осциллограмм/сек |
| Режимы входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, параллельно с 16 пФ ± 10 пФ |
| Коэффициент деления | 1X, 10X, 100X, 1000X, 10000X |
| Макс. входное напряжение | 400 В (DC+AC, PK-PK, входное сопротивление 1 МОм; коэффициент деления 10:1) |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная шкала | 2 нс/дел-1000 с/дел, шаг 1-2-5 |
| Вертикальная чувствительность | 10 мВ/дел-10 В/дел |
| Вертикальное разрешение | 8 бит |
| Тип запуска | Edge |
| Режимы запуска | Авто, нормальный, единичный |
| Автоматические измерения | Частота, период, амплитуда, макс, мин, среднее, пик-пик |
| Курсорные измерения | ΔV, ΔT, ΔT&ΔV между курсорами |
| Мультиметр | |
| Разрешение | 20000 отсчетов |
| Функции измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
| Входное сопротивление | 10 МОм |
| Максимальное входное напряжение | AC 750 В, DC 1000 В |
| Максимальный входной ток | DC: 10 А; AC: 10 А |
| Диоды | 0-2 В |
| Генератор сигналов | |
| Выходная частота | Синус: 0,1 Гц - 25 МГц Квадрат: 0,1 Гц - 5 МГц Пилообразный : 0,1 Гц - 1 МГц Импульс: 0,1 Гц - 5 МГц Произвольный: 0,1 Гц - 5 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Количество каналов | 1 |
| Диапазон амплитуд (высокое сопротивление) | 20 мВпп - 5 Впп |
| Память | 8K |
| Вертикальное разрешение | 14 бит |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый ЖК, 320 × 240 пикселей |
| Интерфейс | USB Type-C |
| Габариты | 198 мм × 96 мм × 38 мм |
| Вес | 600 г |
Загрузить руководство пользователя для OWON HDS2202S (англ.).
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
Пределы разные для разных форм: синусоида до 25 МГц, прямоугольный сигнал до 5 МГц, есть также пилообразные формы. Разница не ошибка, а физика цифрового синтеза: чтобы меандр оставался прямоугольным, на период нужно значительно больше точек, чем на синус, поэтому верхний предел для него ниже. Осциллографическая часть при этом даёт 200 МГц полосы и 1 Гвыб/с.
При полосе 200 МГц и дискретизации 1 Гвыб/с на период сигнала приходится пять выборок. Поэтому на верхнем пределе диапазона прибор позволяет оценивать не только амплитуду, но и форму сигнала. Горизонтальная шкала начинается с 2 нс/дел, и быстрый фронт можно растянуть на несколько делений. Для портативного прибора с батареей на 6 часов это уровень настольного осциллографа среднего класса.
Потому что объём памяти здесь не масштабируется вместе с полосой: в старших моделях платформы, HDS2202S и HDS2202, он составляет 4 кБ, а в моделях на 40 и 70 МГц 8 кБ. Логика в том, что при дискретизации 1 Гвыб/с длинное окно всё равно недостижимо, и ресурс отдан скорости обновления, до 10 000 осциллограмм в секунду. Ограничение полосы 20 МГц убирает шум при необходимости.
До 6 часов непрерывной работы при потреблении не более 3 Вт. Заряжается прибор через USB Type-C, и тот же порт позволяет питать его от внешнего аккумулятора, то есть длительный процесс можно писать дольше собственной батареи. Это важно именно для прибора три в одном: переключение между осциллографом, мультиметром и генератором за смену происходит десятки раз.
