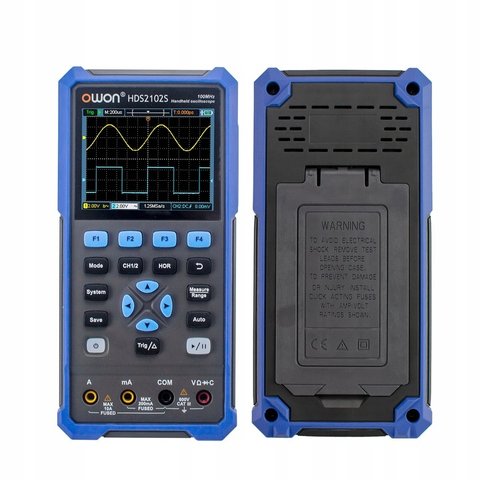

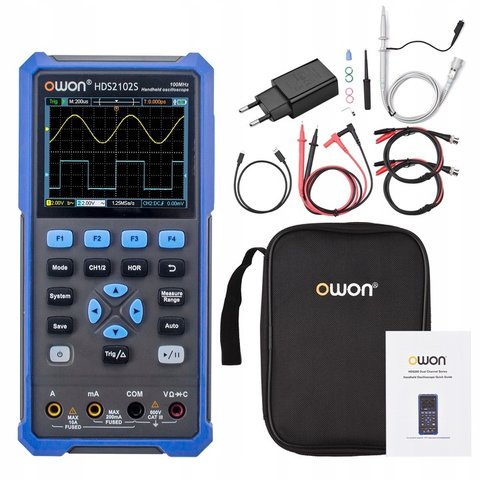

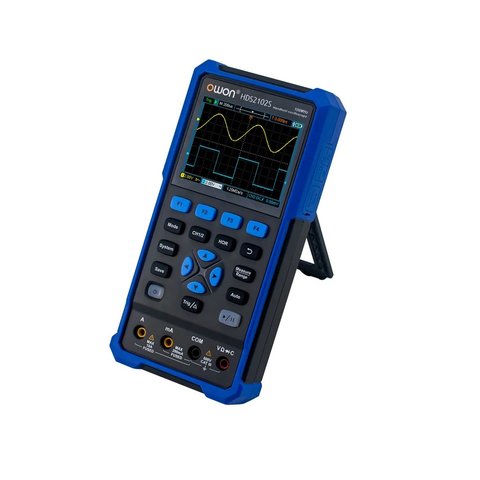

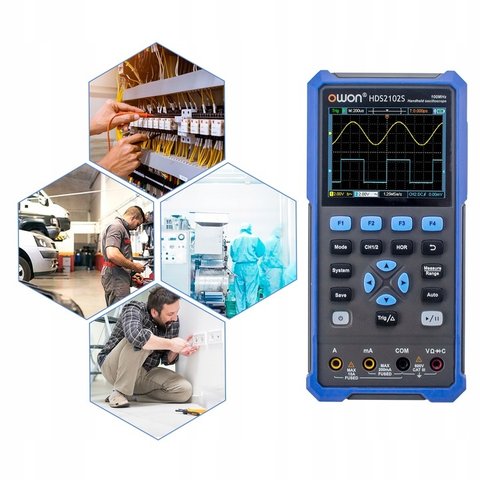

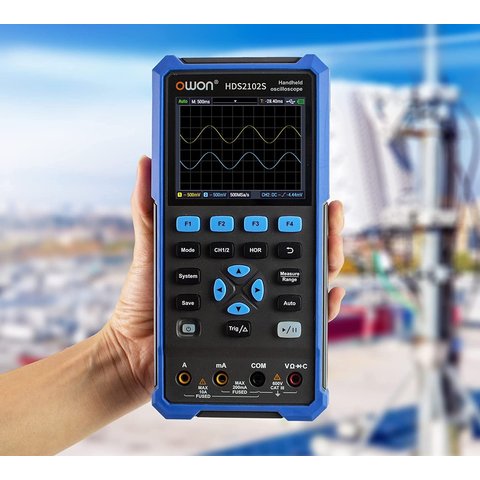

OWON HDS2102S – это портативный двухканальный осциллограф со встроенным мультиметром и одноканальным генератором сигналов. Полоса пропускания 100 МГц, частота дискретизации 500 МВыб/с, объем памяти 8 кБ и 3,5" ЖК-дисплей. Мультиметр на 20000 отсчетов позволяет измерить напряжение, ток, сопротивление, емкость, проводимость, а также протестировать диоды. Благодаря высококонтрастному ЖК-дисплею с высоким разрешением, осциллограф можно использовать на открытом воздухе.

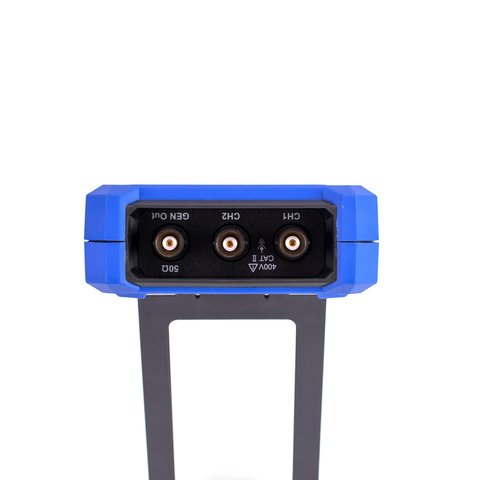

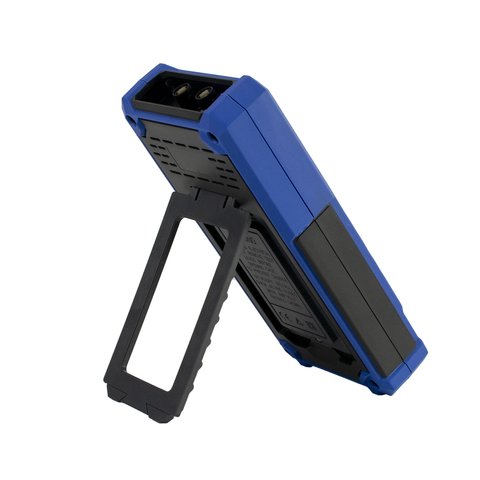

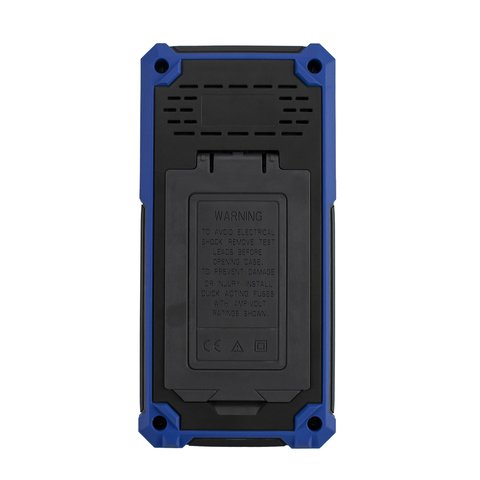

| Осциллограф | ||
|---|---|---|
| Каналы | 2 | |
| Полоса пропускания | 100 МГц | |
| Частота дискретизации | 500 МВыб/с | |
| Режимы выборки | прямая выборка, пиковые измерения | |
| Объем памяти | 8 кБ | |
| Запись осциллограмм | 10 000 осциллограмм/сек | |
| Режимы входа | DC, AC, GND | |
| Входной импеданс | 1 МОм ± 2%, параллельно с 16 пФ ± 10 пФ | |
| Коэффициент деления | 1X, 10X, 100X, 1000X, 10000X | |
| Макс. входное напряжение | 400 В (DC+AC, PK-PK, входное сопротивление 1 МОм; коэффициент деления 10:1) | |
| Ограничение полосы пропускания | 20 МГц | |
| Горизонтальная шкала | 2 нс/дел-1000 с/дел, шаг 1-2-5 | |
| Вертикальная чувствительность | 10 мВ/дел-10 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Тип запуска | Edge | |
| Режимы запуска | Авто, нормальный, единичный | |
| Автоматические измерения | Частота, период, амплитуда, макс, мин, среднее, пик-пик | |
| Курсорные измерения | ΔV, ΔT, ΔT&ΔV между курсорами | |
| Мультиметр | ||
| Разрешение | 20000 отсчетов | |
| Функции измерения | постоянное напряжение | 0,01 мВ - 1000 В (±0.5% + 5) |
| переменное напряжение | 0,01 мВ - 750 В (±0.8% + 5) | |
| постоянный ток | 10 мкА - 10 А (±0.8% + 2) | |
| переменный ток | 10 мкА - 10 А (±1% + 5) | |
| сопротивление | 0,01 Ом - 100 МОм (±0.8% + 3) | |
| емкость | 1 пФ - 2 мФ (±3% + 10) | |
| тестирование диодов | 0-2 В | |
| Входное сопротивление | 10 МОм | |
| Максимальное входное напряжение | AC 750 В, DC 1000 В | |
| Максимальный входной ток | DC: 10 А; AC: 10 А | |
| Генератор сигналов | ||
| Выходная частота | синусоидальная | 0,1 Гц - 25 МГц |
| прямоугольная | 0,1 Гц - 5 МГц | |
| пилообразная | 0,1 Гц - 1 МГц | |
| импульсная | 0,1 Гц - 5 МГц | |
| произвольные формы | 0,1 Гц - 5 МГц | |
| Скорость выборки | 125 МВыб/с | |
| Количество каналов | 1 канал | |
| Диапазон амплитуд | 20 мВ – 5 В (высокий импеданс) | |
| Память | 8 кБ | |
| Вертикальное разрешение | 14 бит | |
| Выходное сопротивление | 50 Ом | |
| Общие характеристики | ||
| Дисплей | 3,5-дюймовый ЖК | |
| Интерфейс | USB Type-C | |
| Габариты | 198 мм × 96 мм × 38 мм | |
| Вес | 600 г | |
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
| Диагональ экрана |
|
Тремя параметрами. Полоса 100 МГц вместо 40 и 70 МГц. Дискретизация 500 МВыб/с вместо 250. Горизонтальная шкала начинается с 2 нс/дел вместо 5 нс/дел, то есть быстрые перепады можно растянуть вдвое сильнее. Объём памяти остаётся 8 кБ, набор трёх функций, дисплей 3,5 дюйма и поддержка SCPI те же. Вертикальная чувствительность от 10 мВ/дел до 10 В/дел.

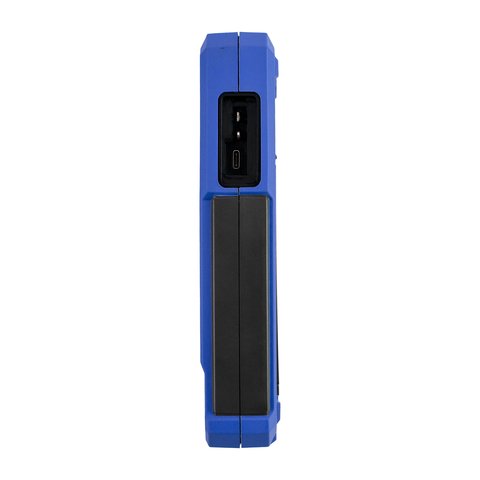

Да, в характеристиках прямо указана возможность питания от внешнего аккумулятора через тот же порт USB Type-C, которым прибор заряжается и передаёт данные. Для длительных наблюдений это снимает ограничение собственной батареи: осциллограф можно оставить писать процесс на несколько часов, подключив павербанк. Потребление прибора не превышает 3 Вт, поэтому обычного внешнего аккумулятора хватает надолго.
От 10 мВ/дел до 10 В/дел. Нижний предел определяет, насколько малый сигнал прибор растянет на весь экран: при 10 мВ на деление восемь делений дают 80 мВ на всю высоту, и этого достаточно для пульсаций питания и сигналов датчиков. Верхний предел с делителем 10× позволяет смотреть сетевые цепи в пределах допустимых 400 В на входе. Ограничение полосы 20 МГц убирает шум на малых амплитудах.
У HDS2102S полоса 100 МГц и дискретизация 500 МВыб/с при памяти 8 кБ, есть поддержка SCPI и питание от внешнего аккумулятора. У <a href="{{p,918920}}">FNIRSI 2C53P</a> полоса вдвое меньше, 50 МГц при 250 Мвыб/с, зато памяти до 64 кБ, дисплей 4,3 дюйма против 3,5 и генератор на 12 типов сигналов до 10 МГц. Первый берёт полосой и автоматизацией, второй – памятью и экраном.
