Цифровой осциллограф FNIRSI 1C15+

Код: 910522
Цифровой осциллограф FNIRSI 1C15+
Все о товаре
Описание
Характеристики
Видео
4 185 ₴
3 666 ₴
Цена с НДС

Все о товаре

Бестселлер
5 (1)
0.5 кг
Наличие на складе:
  • Львов
Гарантия: 6 месяцев
Портативный одноканальный цифровой осциллограф с полосой пропускания 110 МГц, частотой дискретизации 500 МВ/с, объемом памяти 240 кБ и 2,4" TFT-дисплеем. Читать далее
4 185 ₴
3 666 ₴
Цена с НДС
4 185 ₴
3 666 ₴
Цена с НДС

Описание

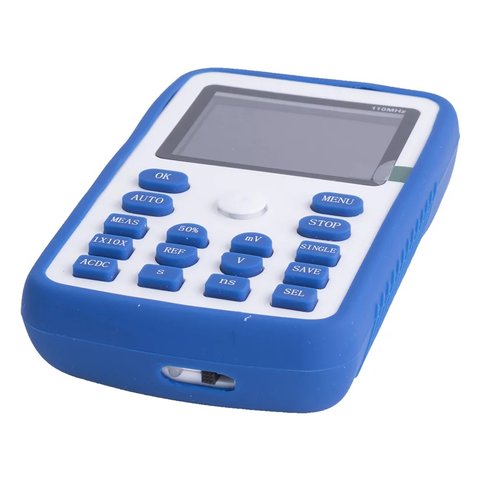

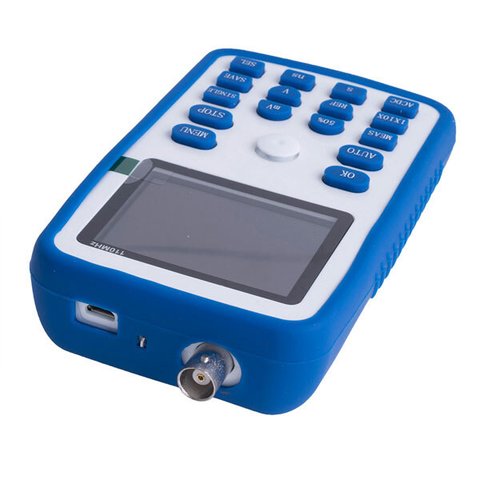

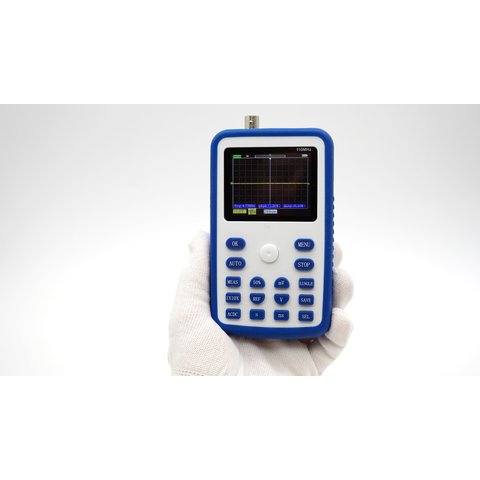

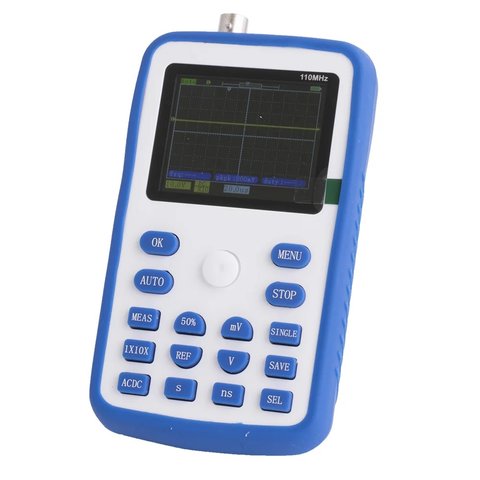

FNIRSI 1C15+ – это портативный и полнофункциональный цифровой осциллограф с интеллектуальной защитой от перегорания. Частота дискретизации в реальном времени составляет 500 МВ/с, аналоговая полоса пропускания – 110 МГц, а объем памяти – 240 кБ. Модель оснащена функцией послесвечения и режимом прокрутки, что значительно облегчает выявление и запись сигналов. Осциллограф питается от встроенного аккумулятора емкостью 3000 мАч. В полностью заряженном состоянии он гарантирует до 10 часов беспрерывной работы. Корпус прибора защищен высококачественным противоскользящим силиконовым чехлом, который можно снять при необходимости.

Особенности

  • Компактный, полнофункциональный осциллограф.
  • Полоса пропускания 110 МГц, частота дискретизации 500 МВ/с, объем памяти: 240 кБ.
  • Измеряет 14 типов волны.
  • Прямоугольная волна с самопроверкой (1 кГц).
  • Интеллектуальная защита от возгорания, выдерживающая напряжение до 600 В.
  • Режимы послесвечения и прокрутки облегчают обнаружение и запись сигналов.
  • Автоматическое измерение амплитуды и частоты формы волны (в "авто" режиме).
  • Функция паузы фиксирует данные на дисплее.
  • Встроенный перезаряжаемый литиевый аккумулятор 3000 мАч.
  • Регулируемая яркость дисплея.

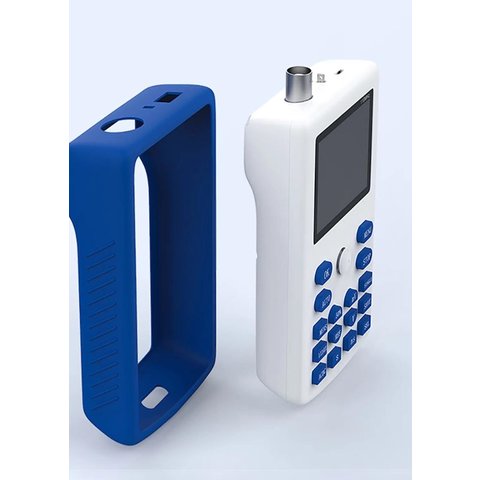

  • Поставляется в противоскользящем, ударопрочном и амортизирующем силиконовом чехле.

Технические характеристики

Количество каналов 1
Полоса пропускания 110 Мгц
Частота дискретизации 500 МВ/с
Объем памяти 240 кБ
Время нарастания <3 нс
Диапазон развертки 5 нс/дел - 10 с/дел
Вертикальная чувствительность 20 мВ/дел - 100 В/дел
Курсорные измерения амплитудные, временные
Режимы запуска автоматический/нормальный
Типы запуска нарастание/спад
Функция послесвечения нет, 1 с, постоянно
Измерение формы волны 14 типов измерений
Точность измерения ±2%
Тип входа открытый DC, закрытый АС
Диапазон измерения напряжения ±40 В (×1 файл); ±400 В (×10 файлов)
Прямоугольная волна с самопроверкой 1 кГц есть
Режим отображения YT/прокрутка
Эталонный сигнал есть
Точность частоты ±0.01%
Общие характеристики
Дисплей 2,4”,  TFT, 320 x 240
Питание встроенный аккумулятор 3000 мАч (10 часов работы)
Метод зарядки 5 В/800 мА
Автоматические однокнопочные операции есть
Габариты 130 мм × 76 мм × 27 мм
Вес 300 г

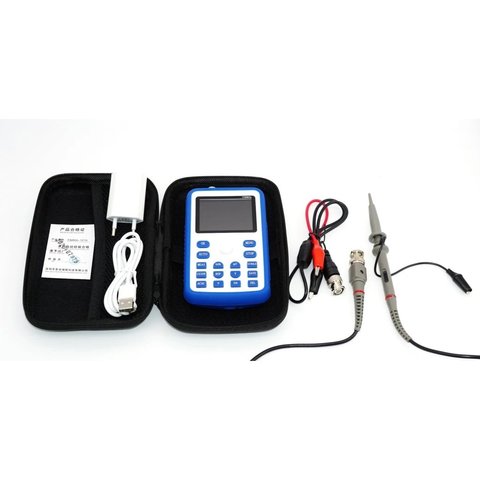

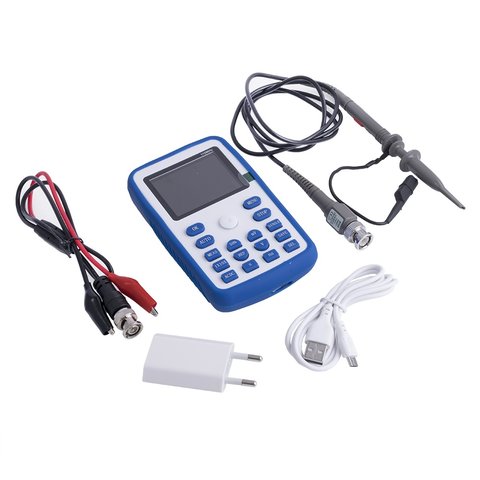

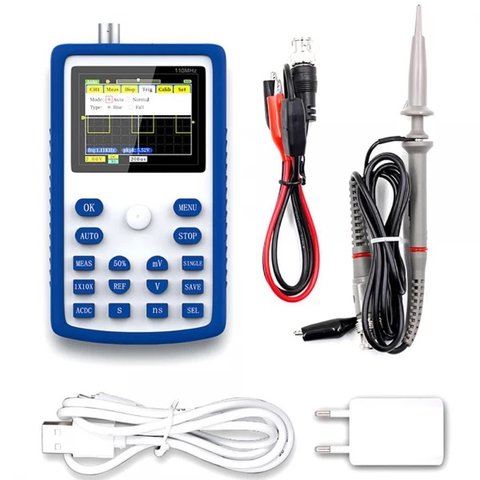

Комплектация

  • Цифровой осциллограф FNIRSI 1C15+ — 1 шт.
  • Щуп осциллографический — 1 шт.
  • Щуп BNC "крокодил" — 1 шт.
  • Кабель USB — 1 шт.

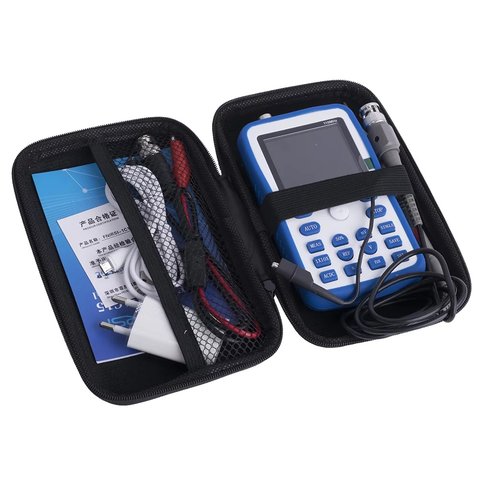

  • Сумка для хранения и транспортировки — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Вопросы и ответы

Что означает защита до 600 В в FNIRSI 1C15+?
Производитель называет это интеллектуальной защитой от перегорания: входные цепи выдерживают до 600 В без повреждения, хотя диапазон измерения напряжения другой, ±40 В с делителем ×1 и ±400 В с ×10. Шестьсот вольт это предел выживания при ошибочном подключении, а не рабочий диапазон. Для прибора, которым работают в поле одной рукой, такой запас важнее дополнительных функций.
Сколько FNIRSI 1C15+ работает от аккумулятора?
Внутри литиевый аккумулятор на 3000 мАч, который заряжается без разборки корпуса. Конкретных часов производитель не приводит, но для одноканального прибора с полосой 110 МГц и дискретизацией 500 МВыб/с это типичная рабочая смена. Объём памяти 240 кБ, время нарастания менее 3 нс, точность измерения ±2%, вертикальная чувствительность от 20 мВ/дел до 100 В/дел.
Что даёт режим послесвечения в FNIRSI 1C15+?
След от предыдущих осциллограмм остаётся на экране, и вместо одной линии видна область, в которой сигнал реально гуляет. Настройки три: без послесвечения, одна секунда и постоянно. Секунда удобна для поиска нестабильности, постоянный режим для того, чтобы оставить прибор и вернуться к накопленной картине. Вместе с режимом прокрутки это основной инструмент выявления редких сбоев в этом приборе.
Какие щупы в комплекте FNIRSI 1C15+?
Два разных: осциллографический щуп и щуп BNC с зажимом «крокодил». Второй часто оказывается нужнее, чем кажется: когда надо держать прибор и одновременно крутить энкодер, третьей руки на щуп нет, и зажим решает задачу. Прибор также имеет самопроверку прямоугольным сигналом 1 кГц для настройки щупа и измеряет 14 типов параметров сигнала.

Характеристики

Количество каналов
  • одноканальный
Тип
  • портативный
Частота дискретизации
  • 500 МВыб/с
Объем памяти
  • 240 кБ
Диагональ экрана
  • 2,4" TFT дисплей
Полоса пропускания
  • 110 МГц

Видео

Youtube video
Youtube video
Youtube video
Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Что означает защита до 600 В в FNIRSI 1C15+?

Производитель называет это интеллектуальной защитой от перегорания: входные цепи выдерживают до 600 В без повреждения, хотя диапазон измерения напряжения другой, ±40 В с делителем ×1 и ±400 В с ×10. Шестьсот вольт это предел выживания при ошибочном подключении, а не рабочий диапазон. Для прибора, которым работают в поле одной рукой, такой запас важнее дополнительных функций.

Сколько FNIRSI 1C15+ работает от аккумулятора?

Внутри литиевый аккумулятор на 3000 мАч, который заряжается без разборки корпуса. Конкретных часов производитель не приводит, но для одноканального прибора с полосой 110 МГц и дискретизацией 500 МВыб/с это типичная рабочая смена. Объём памяти 240 кБ, время нарастания менее 3 нс, точность измерения ±2%, вертикальная чувствительность от 20 мВ/дел до 100 В/дел.

Что даёт режим послесвечения в FNIRSI 1C15+?

След от предыдущих осциллограмм остаётся на экране, и вместо одной линии видна область, в которой сигнал реально гуляет. Настройки три: без послесвечения, одна секунда и постоянно. Секунда удобна для поиска нестабильности, постоянный режим для того, чтобы оставить прибор и вернуться к накопленной картине. Вместе с режимом прокрутки это основной инструмент выявления редких сбоев в этом приборе.

Какие щупы в комплекте FNIRSI 1C15+?

Два разных: осциллографический щуп и щуп BNC с зажимом «крокодил». Второй часто оказывается нужнее, чем кажется: когда надо держать прибор и одновременно крутить энкодер, третьей руки на щуп нет, и зажим решает задачу. Прибор также имеет самопроверку прямоугольным сигналом 1 кГц для настройки щупа и измеряет 14 типов параметров сигнала.
