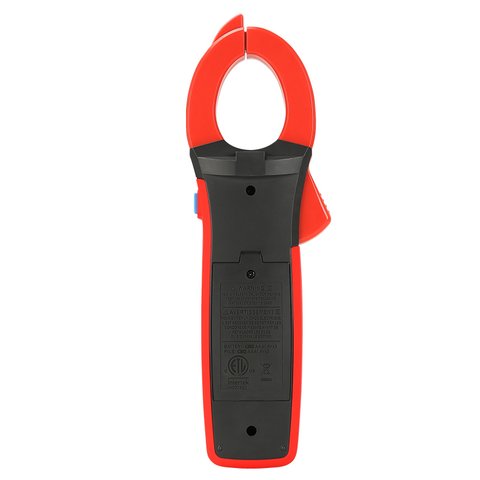

UNI-T UT208B – это цифровые токоизмерительные True RMS клещи с функцией автоматического выбора диапазона, оснащенные большим 6000-разрядным ЖК-дисплеем. Клещи измеряют постоянный и переменный ток, постоянное и переменное напряжение, сопротивление, емкость, скважность, температуру, а также используются для прозвонки цепи и тестирования диодов.
Кроме того, UNI-T UT208B измеряют пусковые токи (для выявления переходного тока), напряжение с низким сопротивлением (для выявления "ложного" напряжения"), оснащены фильтром низких частот и способны бесконтактно обнаруживать высокое напряжение (режим NCV).
| Функция | Диапазон | Точность |
|---|---|---|
| Переменный ток | 1000 А | ±(2%+5) |
| Постоянный ток | 1000 А | ±(2%+5) |
| Частотная характеристика переменного тока | 40 Гц~400 Гц | |
| Пусковой ток | 1000 А | ±(10%+10) |
| Переменное напряжение | 6 В | ±(1.2%+3) |
| 60 В/600 В/1000 В | ±(1%+8) | |
| Постоянное напряжение | 600 мВ | ±(0.8%+3) |
| 6 В/60 В | ±(0.5%+5) | |
| 600 В | ±(0.5%+5) | |
| 1000 В | ±(0.5%+5) | |
| Фильтр низких частот (ФНЧ) | 600 В/1000 В | ±(2%+5) |
| Частотная характеристика переменного напряжения | 40 Гц~400 Гц | |
| LoZ ACV (измерение напряжения с низким сопротивлением) |
600 В/1000 В | ±(2%+5) |
| Сопротивление | 600 Ом | ±(1%+3) |
| 6 кОм/60 кОм/600 кОм | ±(1%+2) | |
| 6 МОм/60 МОм | ±(2%+8) | |
| Емкость | 60 нФ | ±(4%+25) |
| 600 нФ/6 мкФ/60 мкФ/600 мкФ | ±(4%+5) | |
| 6 мФ/60 мФ | ±(10%+9) | |
| Температура | -40℃~300℃ | ±(1%+20) |
| 300℃~1000℃ | ±(1%+2) | |
| Частота низкого напряжения | 10 Гц~1 МГц | ±(0.1%+3) |
| Скважность | 10%~90% | ±(2.6%+7) |
| Общие характеристики | ||
| Дисплей | ЖК, 6000-разрядный, 43 мм × 45 мм | |
| Питание | 1.5В батарея (R03) × 3 шт. | |
| Максимальное раскрытие губок клещей | 42 мм | |
| Частота тока | 50 Гц~60 Гц | |
| Аналоговая шкала | 31-сегментная | |
| Входное сопротивление | ≥10 МОм | |
| Габариты | 272 мм × 81 мм × 43,5 мм | |
| Вес | 420 г | |
Загрузить руководство пользователя для UNI-T UT208B (англ.).
| Разрядность |
|
| Тип |
|
| Диаметр обхвата |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Частота |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Емкость |
|
| Звуковая прозвонка цепи |
|
| Постоянный ток |
|
| Переменный ток |
|
| Трехфазное измерение напряжения |
|
| Трехфазное измерение тока |
|
| NCV |
|
Разница одна: измерение температуры в диапазоне от -40°C до 1000°C и термопара К-типа в комплекте. Всё остальное совпадает: 1000 А постоянного и переменного тока с погрешностью ±(2%+5), пусковой ток, LoZ, ФНЧ, емкость до 60 мФ, сопротивление до 60 МОм, аналоговая шкала, дисплей на 6000 отсчётов, губки 42 мм и вес 420 г. Поэтому <a href="{{p,898464}}">UT207B</a> стоит брать только тогда, когда температура точно не нужна.
Диапазон поделён на два участка: от -40°C до 300°C это ±(1%+20), от 300°C до 1000°C — ±(1%+2). На низких температурах доминирует постоянная составляющая в 20 единиц младшего разряда, и результат здесь ориентировочный, а в верхней части диапазона прибор работает значительно точнее. Для контроля нагрева обмоток, подшипников и контактов в щите этого достаточно, для метрологии нет.
Он единственный из четырёх сочетает всё: постоянный и переменный ток до 1000 А, пусковой ток 1000 А с погрешностью ±(10%+10), режим LoZ, фильтр низких частот, температуру до 1000°C, емкость до 60 мФ, коэффициент заполнения, аналоговую шкалу и фонарик. У <a href="{{p,898468}}">UT206B</a> тот же набор режимов, но без постоянного тока, а младшие модели теряют и пусковой ток, и LoZ, и ФНЧ.
42 мм — это максимальный просвет губок, и на него ориентируются по наружному диаметру кабеля вместе с изоляцией, а не по сечению жилы. Для одиночных силовых кабелей и шин в щитах этого обычно достаточно, а вот жгут из нескольких жил или бронированный кабель большого диаметра может не влезть. Если нужен больший просвет, в каталоге есть <a href="{{p,912230}}">UT205B</a> с раскрытием 60 мм.
