UNI-T UT3300+ — высокоточная и стабильная система сбора измерительных данных с поддержкой от 8 до 64 каналов в одном устройстве (в зависимости от модели), оснащенная 10,1-дюймовым полноцветным сенсорным дисплеем. Максимальная скорость – 1 сканирование в секунду на каждый канал; суммарная скорость сканирования всех каналов прибора приведена в таблице ниже.
Универсальные гальванически изолированные входы позволяют работать с различными типами сигналов, в частности термопарами, терморезистивными датчиками (RTD), напряжением и током. Встроенная память – 8 ГБ.
Устройства поддерживают питание от сети переменного тока 85 – 265 В и постоянного тока 24 В. Для подключения предусмотрены интерфейсы RS232/485, USB Host, USB Device, LAN и слот для SD-карты. Серия подходит как для исследований и испытаний при разработке, так и для автоматизации производственных процессов.

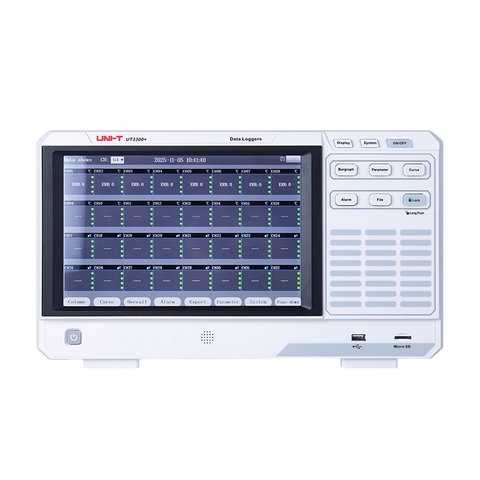

На этой странице представлена 48-канальная модель UNI-T UT3300-48+
| UT3300+ (№) | Тип входа | Диапазон измерения | Точность измерения | Разрешение цифрового отображения |
|---|---|---|---|---|
| 0 | 0...10 В | -0,5 В до 11,00 В | 0,01% от шкалы ± 0,002 В | 0,0001 В |
| 1 | 0...5 В | -0,5 В до 5,50 В | 0,01% от шкалы ± 0,002 В | 0,0001 В |
| 2 | ±20 мВ | -21,0 мВ до 21,0 мВ | 0,005% от шкалы ± 0,0035 мВ | 0,0001 мВ |
| 3 | ±100 мВ | -110,0 мВ до 110,0 мВ | 0,005% от шкалы ± 0,005 мВ | 0,0001 мВ |
| 4 | 0-20 мА | 0,00 мА до 21,0 мА | 0,01% от шкалы ± 0,001 мА | 0,0001 мА |
| 5 | K | -200°C до +1372°C | ±(0,1% от показания + 1,0°C) | 0,01°C |
| 6 | J | 0°C до +1200°C | ±(0,15% от показания + 1,0°C) | 0,01°C |
| -200°C до 0°C | ±(0,1% от показания + 1,0°C) | |||
| 7 | E | 0°C до +1000°C | ±(0,15% от показания + 0,5°C) | 0,01°C |
| -200°C до 0°C | ±(0,1% от показания + 1,0°C) | |||
| 8 | T | -30°C до +400°C | ±(0,15% от показания + 0,5°C) | 0,01°C |
| -200°C до -30°C | ±(0,1% от показания + 1,0°C) | |||
| 9 | N | 0°C до +1300°C | ±(0,3% от показания + 0,7°C) | 0,01°C |
| -200°C до 0°C | ±(0,1% от показания + 1,0°C) | |||
| 10 | R | +800°C до +1768°C | ±(0,05% от показания + 1,5°C) | 0,01°C |
| +400°C до +800°C | ±(0,2% от показания + 2,0°C) | |||
| 11 | S | +800°C до +1768°C | ±(0,05% от показания + 1,5°C) | 0,01°C |
| +400°C до +800°C | ±(0,2% от показания + 2,0°C) | |||
| 12 | B | +800°C до +1820°C | ±(0,05% от показания + 1,5°C) | 0,01°C |
| +400°C до +800°C | ±(0,2% от показания + 2,0°C) | |||
| 13 | C | +1500°C до +2315°C | ±(0,05% от показания + 1,5°C) | 0,01°C |
| 0°C до +1500°C | ±(0,05% от показания + 1,0°C) | |||
| 14 | A | +1500°C до +2500°C | ±(0,05% от показания + 1,5°C) | 0,01°C |
| 0°C до +1500°C | ±(0,05% от показания + 1,0°C) | |||
| 15 | Pt100 | -200°C до +660°C | ±(0,05% от показания + 0,3°C) | 0,01°C |
| 16 | Pt1000 | -200°C до +300°C | ±(0,05% от показания + 0,3°C) | 0,01°C |
| 17 | Cu50 | -50°C до +150°C | ±(0,05% от показания + 0,3°C) | 0,01°C |
| Общие характеристики | ||||
| Дисплей | 10,1-дюймовый сенсор, TFT LCD | |||
| Тип сигнализации | Четырехуровневая сигнализация верхнего/нижнего предела на каждый канал (HH, H, L, LL) | |||
| Количество каналов | от 1 до 64 каналов | |||
| Интервал записи | 1-9999 с (задается пользователем) | |||
| Объем памяти для записи | 8 ТБ (из расчета на 64 канала с интервалом 1 с — приблизительно 360 дн. записи) | |||
| Все интерфейсы подключения | RS232, RS485, LAN, USB DEVICE, USB HOST, слот SD-карты | |||
| Коммуникационные интерфейсы | RS232, RS485, USB DEVICE; стандартные протоколы SCPI и Modbus (RTU) | |||
| Время прогрева | более 60 минут | |||
| Напряжение и частота питания | Переменный ток 85-265 В, 50/60 Гц, или постоянный ток 24 В ±10%. | |||
| Потребляемая мощность | макс. 20 ВА | |||
| Параметры температуры и влажности (для заявленных характеристик) | Температура: 25±3°C Влажность: 55±10% относительной влажности |
|||
| Температура эксплуатации | 0-40°C, 80% относительной влажности | |||
| Температура хранения | -20...60°C | |||
| Влажность эксплуатации | 10 - 80 % относительной влажности | |||
| Влажность хранения | 10 - 80 % относительной влажности | |||
| Рабочая высота над уровнем моря | ≤2000 м | |||
| Материал корпуса | огнестойкий ABS-пластик | |||
| Габариты | 378 × 220 × 153 мм | |||
| Модель | Каналы | Типы модулей | Диапазон температур | Диапазон постоянного напряжения | Диапазон постоянного тока | Скорость сканирования | Интерфейсы | Дисплей |
| UT3300+ | / | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | / | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-8+ | 8 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 8 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-16+ | 16 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 16 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-24+ | 24 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 24 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-32+ | 32 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 32 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-40+ | 40 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 40 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-48+ | 48 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 48 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-56+ | 56 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 56 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
| UT3300-64+ | 64 | 7 | -200...2500°C | 0-120 В (опц.) | 0-10 А (опц.) | 64 кан/с | RS232, RS485, LAN, USB | 10.1" сенсорный TFT LCD |
Скачать технические характеристики UNI-T UT3300+ (англ.)
Скачать руководство пользователя UNI-T UT3300+ (англ.)
Термопара K измеряется от -200°C до +1372°C с точностью ±(0,1% от показания + 1,0°C). Термопара J от 0°C до +1200°C с точностью ±(0,15% от показания + 1,0°C), а ниже нуля до -200°C с ±(0,1% от показания + 1,0°C). Разрешение отображения 0,01°C. Точность заявлена для температуры 25±3°C и влажности 55±10%.
Через RS232, RS485 или USB DEVICE со стандартными протоколами SCPI и Modbus (RTU). Modbus RTU по RS485 позволяет подключить прибор к ПЛК или SCADA как обычный узел промышленной сети. Есть также LAN, USB HOST и слот SD-карты. Релейные выходы с четырехуровневой сигнализацией на каждый канал могут напрямую остановить оборудование.
Да, питание возможно от переменного тока 85-265 В, 50/60 Гц, или от постоянного тока 24 В ±10%. Постоянные 24 В обычно есть в шкафах автоматики, так что прибор можно питать от того же источника, что и датчики. Потребляемая мощность не превышает 20 ВА. Рабочая температура 0-40°C, высота до 2000 м. Время прогрева более 60 минут.
