Лабораторные блоки питания используются для обеспечения стабильного выходного напряжения и регулировки тока. Они используются в лабораториях, сервисных центрах, учебных заведениях и при ремонте электроники.
В каталоге представлены:
В ассортименте доступна продукция ведущих брендов: UNI-T, SIGLENT, RIGOL, Masteram, GW Instek, Atten, Owon, Accta, FNIRSI и т.д. На оборудование предоставляется гарантия и сервисная поддержка, а наши специалисты помогают с подбором приборов в соответствии с вашими задачами.
Линейный блок питания регулирует выходное напряжение с помощью линейного регулятора, а импульсный — путем высокочастотного переключения и преобразования энергии. Линейные модели обычно имеют более низкий уровень высокочастотных шумов, но бóльшие габариты и потери энергии в виде тепла. Импульсные блоки обладают более высоким КПД, они более компактные и легкие, однако могут создавать больше высокочастотных помех.
Линейные блоки обеспечивают минимальный уровень шумов и пульсаций, что критично для чувствительных аналоговых схем, аудиотехники и точных измерений, но они тяжелые и греются. Импульсные модели более компактные, обладают высоким КПД и могут обеспечивать высокую мощность при меньших габаритах, однако создают высокочастотные помехи.

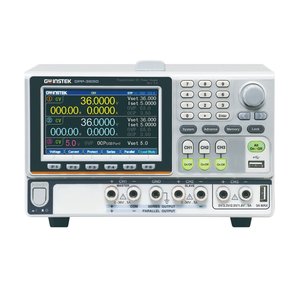

Многоканальные приборы (на 2, 3 или 4 канала) необходимы для питания сложных плат, где одновременно требуются разные напряжения (например, +5 В, +12 В и -12 В). В моделях с поддержкой таких режимов каналы можно соединять последовательно для увеличения напряжения или параллельно для увеличения тока, а также обеспечивать синхронное включение и общую защиту всех линий.
Программируемый блок позволяет задавать автоматические сценарии изменения напряжения и тока во времени, автоматизировать тестирование плат, снимать вольт-амперные характеристики и управлять прибором через ПК (интерфейсы USB, LAN, RS-232). Обычный регулируемый прибор подходит только для ручной настройки параметров с помощью ручек или кнопок.
Для ремонта смартфонов и другой мелкой электроники, обычно достаточно 15 – 30 В и до 5 А. Для автомобильной электроники, систем питания и светодиодных модулей стоит рассматривать модели на 50 – 80 В или высокотоковые блоки на 10 – 20 А. Для промышленных испытаний требуются высоковольтные лабораторные блоки питания от 160 до 800 В. В любом случае выбирайте максимальные параметры с запасом 20–30% от рабочих значений.
В режиме CV прибор удерживает заданное напряжение, пока ток потребления ниже установленного лимита. Если нагрузка возрастает или возникает короткое замыкание, блок автоматически переходит в режим CC, ограничивая ток на безопасном уровне. Это помогает защитить компоненты испытываемой платы от повреждения из-за чрезмерного тока.
Да, если блок поддерживает режим ограничения тока (CC/CV). Для этого выставляют напряжение окончания заряда, соответствующее типу аккумулятора, и максимальный ток заряда. Однако для защиты самого блока питания от обратного напряжения аккумулятора рекомендуется использовать внешний защитный диод или убедиться в наличии встроенной защиты от обратной полярности.
Да, большинство моделей допускают последовательное соединение для увеличения напряжения или параллельное — для увеличения доступного тока. Во многих многоканальных блоках это делается кнопкой на панели с внутренней коммутацией, а для двух отдельных одноканальных блоков требуется внешнее правильное соединение с одинаковыми настройками ограничений.
Высокое разрешение (1 мВ / 0.1–1 мА) требуется для точной настройки микромощных устройств, измерения токов утечки в режиме сна и калибровки сенсоров. Для силовых цепей, зарядки или общих ремонтных работ достаточно стандартного разрешения (10 мВ / 10 мА или 100 мВ / 10 мА).
Для высоких токов рекомендуется использовать толстые медные провода соответствующего сечения с креплением под винтовые зажимы или обжимные клеммы на терминалах блока.
