Новинка SIGLENT: векторные анализаторы спектра серии SNA5000X-E
Компактные и доступные векторные анализаторы спектра с частотой до 6,5 ГГц обеспечивают высокую производительность для научно-исследовательских (R&D) и производственных задач.

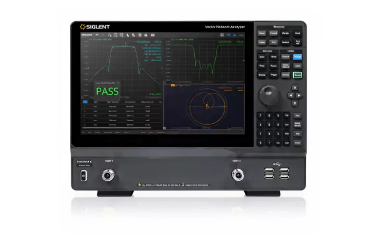

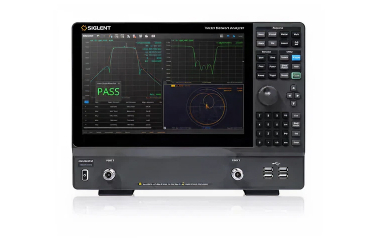

Модели серии:
Содержание
- Векторные анализаторы SIGLENT SNA5000X-E: общие сведения
- Функциональные возможности и анализ сигналов
- Компенсация погрешностей и эргономика приборов
- Автоматизация и интеграция в системы тестирования
- Выводы
Векторные анализаторы SIGLENT SNA5000X-E: общие сведения
Компания SIGLENT Technologies официально представила серию векторных анализаторов спектра SNA5000X-E. Это доступные по цене приборы, разработанные для выполнения основных задач ВЧ-тестирования, гарантирующие безупречную точность работы. С частотным диапазоном от 9 кГц до 6,5 ГГц и типичным динамическим диапазоном 125 дБ SNA5000X-E обеспечивают точные и надежные измерения в сфере исследований и разработок (R&D), производства и образования.
SNA5000X-E позиционируется как решение начального уровня в серии SNA5000. Эти анализаторы обладают всеми основными характеристиками семейства SNA5000A, но отличаются более высокой экономичностью для стандартных задач векторного анализа цепей. Прибор поддерживает разрешение по частоте 1 Гц, регулируемую полосу пропускания ПЧ от 1 Гц до 10 МГц и диапазон выходной мощности от –40 дБм до +10 дБм. Благодаря типичному динамическому диапазону 125 дб, анализатор гарантирует высокую стабильность и точность измерений даже в сложных сценариях высокочастотного тестирования.
Функциональные возможности и анализ сигналов

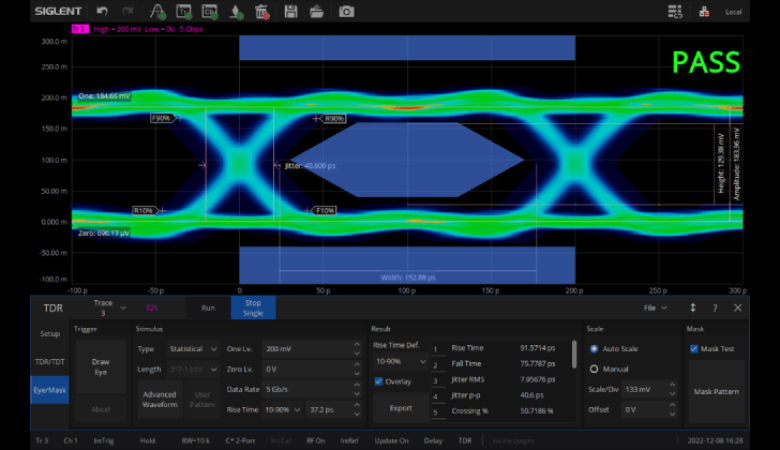

Анализаторы SNA5000X-E поддерживают комплексное измерение S-параметров и дифференциальных параметров, а также имеют встроенные функции спектрального анализа и анализа во временной области (включая расширенный). Это позволяет инженерам оценивать частотные характеристики, анализировать неоднородности импеданса и быстро находить неисправности в анализируемых устройствах. Встроенная функция построения глазковых диаграмм дополнительно обеспечивает высокоскоростной анализ целостности сигнала, повышая эффективность отладки при разработке.
Компенсация погрешностей и эргономика приборов
Для минимизации погрешностей, вызванных элементами подключения при ВЧ-тестировании, в SNA5000X-E предусмотрены функции автоматического удаления оснастки, удлинения порта, устранения влияния переходных процессов и преобразования импеданса. Эти инструменты эффективно компенсируют задержку и потери в кабелях, минимизируя систематические ошибки и гарантируя высокую достоверность результатов измерений.
Разработанные для современных лабораторий и производственных линий, анализаторы серии SNA5000X-E выполнены в компактном корпусе: глубина составляет всего 12,6 см, а вес – менее 5,4 кг. Это значительно экономит рабочее пространство по сравнению с традиционными анализаторами спектра. Приборы оснащены 12,1-дюймовым сенсорным дисплеем с поддержкой многооконного режима и различных форматов отображения данных, что обеспечивает интуитивно понятное и эффективное управление.
Автоматизация и интеграция в системы тестирования

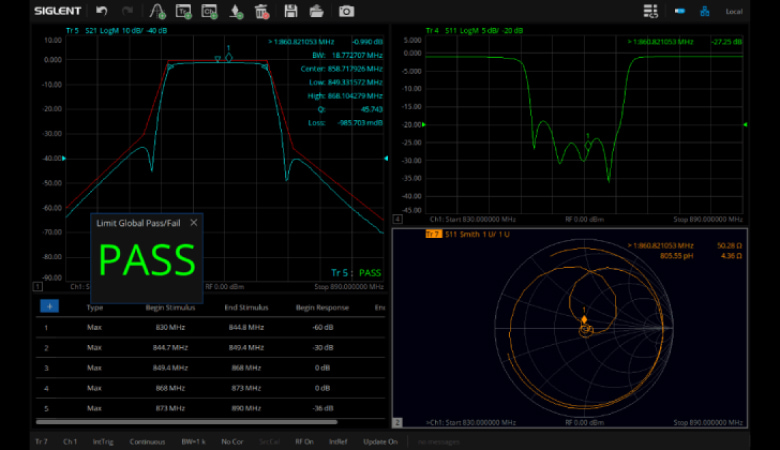

Для производственных и автоматизированных систем тестирования SNA5000X-E предлагает анализ характеристик фильтров в один клик для быстрого получения ключевых параметров, таких как вносимые потери (затухание) и полоса пропускания. Серия также поддерживает пользовательские вычисления по формулам и удаленное управление через SCPI и веб-сервер. Это обеспечивает легкую интеграцию в автоматизированные системы, помогая стандартизировать и оптимизировать процесс тестирования.
Выводы
Предлагая все основные возможности векторного анализа, SNA5000X-E сочетает в себе производительность, интеллектуальное управление и компактный дизайн в экономичном исполнении. Модели серии представляют собой надежную универсальную платформу для решения самых разнообразных задач – от оценки параметров в R&D до серийного контроля качества, позволяя инженерам выполнять профессиональные ВЧ-измерения с оптимизацией затрат.
