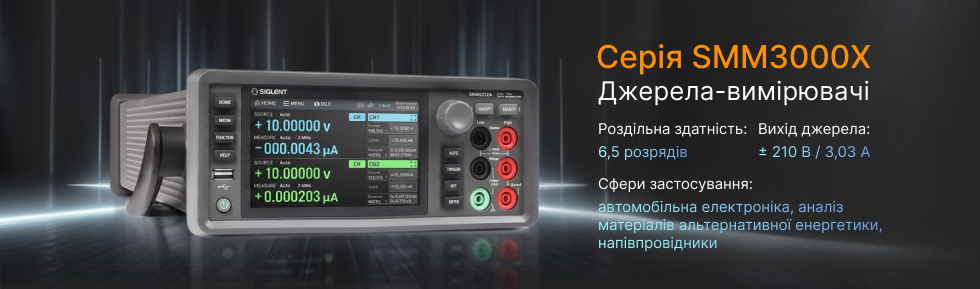

Новинка от SIGLENT: прецизионные источники-измерители серии SMM3000X
Компания SIGLENT Technologies представила серию прецизионных источников-измерителей (SMU) SMM3000X. Приборы обладают разрешением 6½ разрядов и обеспечивают выходное постоянное напряжение до ±210 В, постоянный ток до ±3,03 А, а в импульсном режиме — до ±10,5 А. Разрешение программирования и измерений достигает 10 фА / 100 нВ при максимальной скорости сбора данных 100 000 точек/с.
Модели серии:
Серия SMM3000X поддерживает четырехквадрантный режим работы*, благодаря которому может одновременно работать в роли источника и измерителя для тестируемых устройств (DUT) в режиме обратной связи. Прибор сочетает в себе функции источника напряжения и тока, вольтметра, амперметра и омметра, а также поддерживает генерацию импульсов и сигналов произвольной формы. Это делает его идеальной платформой для определения характеристик полупроводников, нелинейных устройств и материалов.
Содержание
- Высокоточная имитация импульсов
- Функции линейной и логарифмической развертки
- Гибкая настройка произвольных последовательностей
- Визуализация и анализ данных
- Эффективное удаленное управление
- Выводы

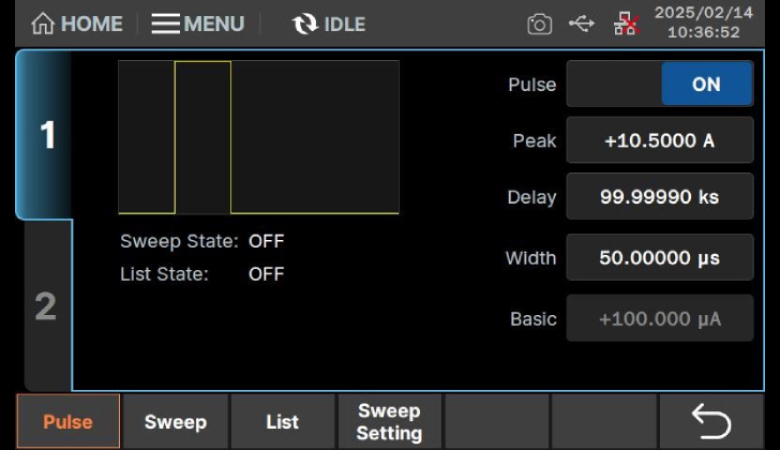

Высокоточная имитация импульсов
В импульсном режиме серия SMM3000X поддерживает ток до ±10,5 А при минимальной длительности импульса 50 мкс. Это позволяет точно имитировать переходные процессы силовых компонентов — например, проводить тестирование коммутационных потерь в устройствах на базе GaN и SiC. Таким образом приборы серии обеспечивают надежную поддержку при исследовании, разработке и проверке широкозонных силовых полупроводников.

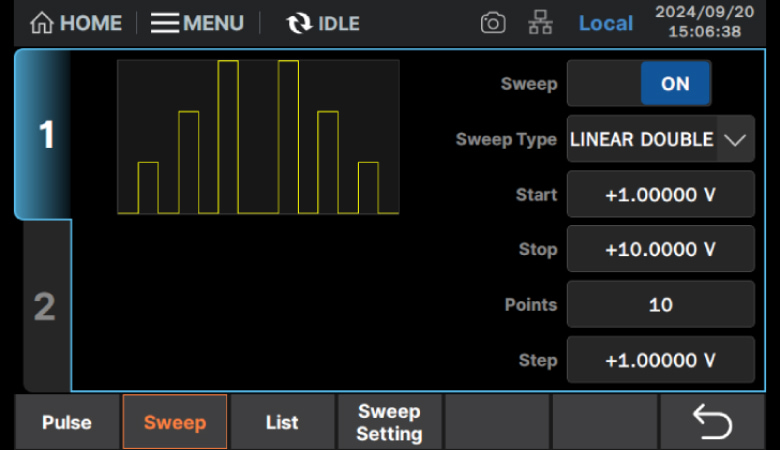

Функции линейной и логарифмической развертки
SMM3000X поддерживает режимы линейной, логарифмической и импульсной развертки. Пользователи могут задавать начальные и конечные значения с фиксированным шагом для подачи напряжения или тока, а прибор будет автоматически измерять и регистрировать показатели в каждой точке. Данная функция позволяет оперативно снимать вольт-амперные характеристики диодов и транзисторов, помогая инженерам анализировать проводимость в различных условиях эксплуатации.

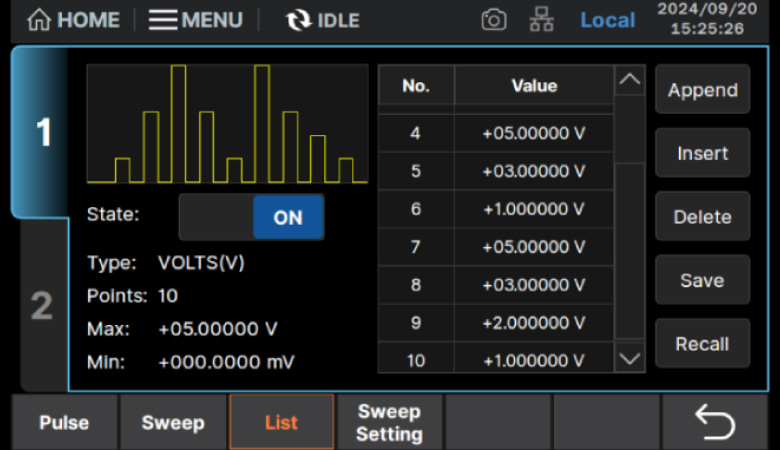

Гибкая настройка произвольных последовательностей
Режим списка позволяет формировать произвольные последовательности выходных сигналов с временным разрешением от 10 мкс. Изменение параметров может быть линейным, нелинейным, случайным или выполняться в установленном пользователем порядке. SMM3000X выдает напряжение или ток согласно списку, одновременно выполняя синхронные измерения и запись данных, что оптимально подходит для неравномерной развертки, многосегментных тестов и создания сложных профилей воздействия.

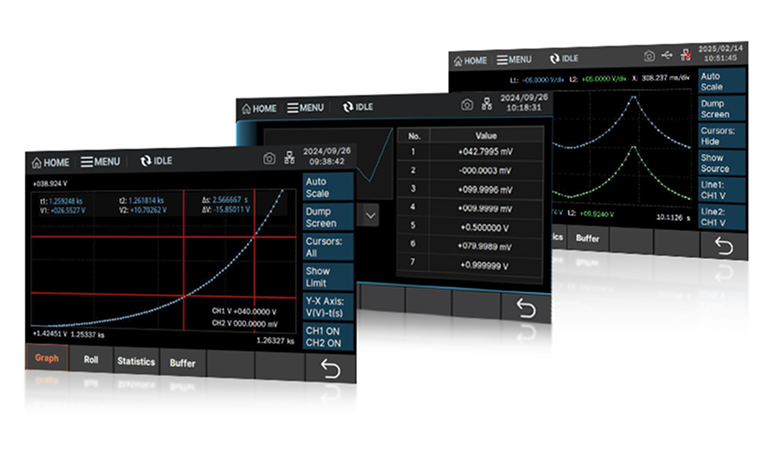

Визуализация и анализ данных
Для удобства работы в серии SMM3000X предусмотрено несколько режимов отображения данных:
- Графический: построение графиков математических результатов в реальном времени.
- Непрерывный: отображение временных диаграмм полученных данных.
- Измерительный: статистический анализ осциллограмм.
Такие режимы обеспечивают многомерное представление результатов, делая интерпретацию данных и отладку более интуитивно понятными.

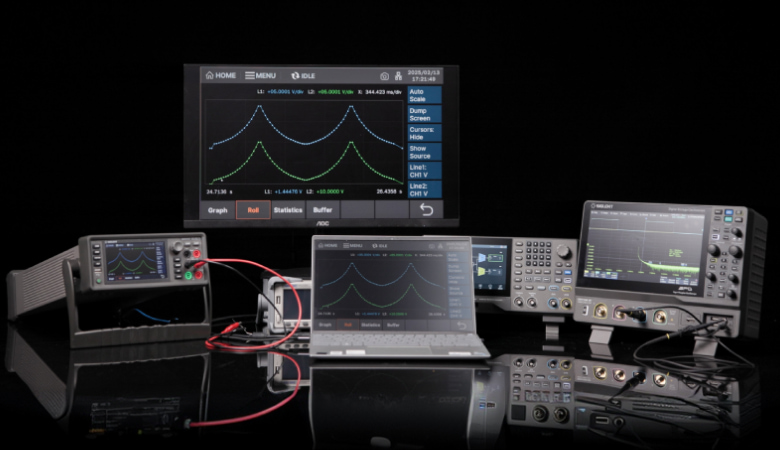

Эффективное удаленное управление
Благодаря расширенному набору команд SCPI, серия SMM3000X поддерживает интерфейсы USB и LAN для стабильного подключения к ПК и автоматизации процессов. Пользователи могут управлять системой через встроенный веб-интерфейс или адаптировать её под конкретные задачи с помощью SCPI-скриптов. Кроме того, поддержка протокола TCP/IP Socket обеспечивает гибкость сетевого управления тестированием и упрощает интеграцию оборудования в автоматизированные измерительные комплексы.
Выводы
Серия SMM3000X разработана для прецизионного тестирования полупроводников третьего поколения, передовых оптоэлектронных компонентов и новых материалов. Приборы позволяют значительно ускорить циклы разработки аккумуляторов для возобновляемой энергетики и интегральных схем высокой плотности. Повышая эффективность и точность измерений, серия SMM3000X создает мощный фундамент для внедрения инновационных продуктов.
