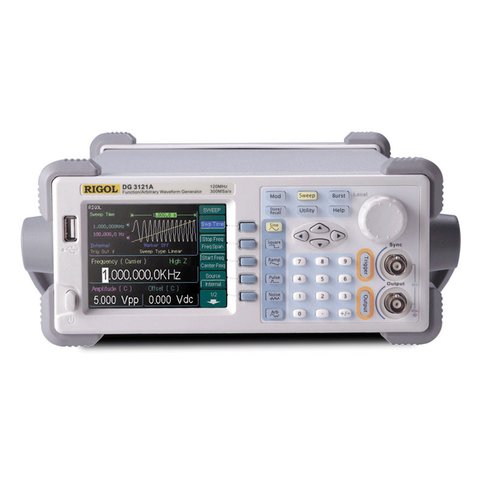

Универсальный генератор сигналов Rigol DG3101A

Код: 810706
Универсальный генератор сигналов Rigol DG3101A
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
Снят с производства
Найти замену
Все о товаре
Оценить товар
3 кг 110, 220 V Гарантия: 36 месяцев
Цветной дисплей, цифровой вывод (16 цифровых каналов и 2 канала синхронизации), синусоидальная частота до 100 МГц, длительность записи 1 М точек. Читать далее
Снят с производства
Найти замену
Сравнить
Сравнить
Снят с производства
Найти замену

Вас также могут заинтересовать

Двухканальный генератор сигналов, с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К, и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
  • Львов
ID: 834193 7.8 кг 110, 220
Описание

Универсальный генератор сигналов Rigol DG3101А использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает стабильный высокоточный сигнал. Генератор сигналов Rigol DG3101А способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала. Одноканальный генератор сигналов Rigol DG3101А прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи. При помощи встроенных функций модуляции AM, FM, PM, PWM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника. Генераторы cигналов Rigol предназначены для исследования, настройки и испытаний в радиоэлектронике.

Универсальный генератор сигналов Rigol DG3101А – Инструкции пользователя

Скачать инструкцию пользователя для универсального генератора сигналов Rigol DG3101А (англ.версия)

Скачать дополнительную информацию об универсальном генераторе сигналов Rigol DG3101А (англ.версия)

Универсальный генератор сигналов Rigol DG3101А – Особенности

  • 10 стандартных форм сигнала
    • синусоидальный
    • прямоугольный (меандр)
    • пилообразный
    • импульсный
    • шумовой
    • синхросигнал
    • экспоненциальное возрастание
    • экспоненциальное понижение
    • кардиотонический
    • напряжение постоянного тока
  • Цветной LCD-дисплей
  • Многоязычный пользовательский интерфейс
  • Стандартные интерфейсы: USB, RS-232, GPIB
  • Удалённый контроль через локальную сеть LAN
  • DDS-технология для получения точного, стабильного выводимого сигнала с низким уровнем помех
  • Частота дискретизации в 300 Mвыб/с
  • Разрешение по вертикали 14 бит
  • Длительность записи 1 - 1024К точек
  • Сохранение 4 форм сигнала
  • Развитая функция модулирования, различные методы модуляции: AM, FM, PM и FSK

Универсальный генератор сигналов Rigol DG3101А – Технические характеристики

Стандартные формы сигналов
Синусоидальная (Sine) от 1 мкГц до 100 МГц
Прямоугольная (Square) от 1 мкГц до 50 МГц
Импульсная (Pulse) от 500 мкГц до 25 МГц
Пилообразная (Ramp) от 1 мкГц до 1 МГц
Белый шум 40 МГц (-3 дБ)
Разрешение 1 мкГц
Режим Sine: спектральная чистота синусоидального сигнала
Нелинейное (гармоническое) искажение от пика до пика <1 В >1 В
пост. ток до 20 кГц -70 дБ ниже несущей -70 дБ ниже несущей
от 20 кГц до 100 кГц -65 дБ ниже несущей -60 дБ ниже несущей
от 100 кГц до 1 МГц -50 дБ ниже несущей -45 дБ ниже несущей
от 1 МГц до 10 МГц -40 дБ ниже несущей -35 дБ ниже несущей
Суммарное гармоническое искажение постоянный ток до 20 кГц при размахе сигнала 1 В >0,2%
Ложный (негармонический) сигнал постоянный ток до 1 МГц < -70 дБ ниже несущей
от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву
Фазовый шум –115 дБ ниже несущей / Гц в норме
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада <5 нс (от 10% до 90%)
Выброс <2%
Рабочий цикл до 25 МГц (включительно) от 20% до 80%
до 50 МГц (включительно) от 40% до 60%
>50 Мгц (включительно) 50%
Асимметрия (меньше 50% рабочего цикла) 1% периода + 5 нс
Дрожание фазы 300 Пс + 100 м.д. % периода
Режим Pulse: характеристики импульсного сигнала
Полоса пропускания импульса макс. 2000 с, мин. 8 нс, разрешение 1 нс
Погрешность <2%
Дрожание фазы 300 Пс + 100 м.д. % периода
Режим Arb: характеристики произвольного сигнала
Память от 2 до 1024 К точек
Точность амплитуды 14 бит (включая знак)
Количество выборок 300 Мвыб/с
Минимальное время нарастания/спада 35 нс
Дрожание фазы (среднеквадратичное значение) 6 нс + 30 м.д.
Сохранение в памяти 4 формы сигнала
Величины на выходе
Амплитуда
(от пика до пика)
от 10 мВ до 10 В (50 Ом)
от 20 мВ до 20 В
(Z-состояние)
Точность амплитуды
(1 кГц)
±1% заданного значения + размах сигнала 1 мВ
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц <40 МГц 0,20 дБ
40 МГц ∼ 80 МГц 0,60 дВ
80 МГц ∼ 120 МГц 1.0 дВ
Смещение постоянного тока
Диапазон
(пик переменный ток+ постоянный ток)
± 5 В (50 Ом)
±10 В (Z-состояние)
Точность ± ( 2% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±2 мВ)
Амплитудная модуляция
Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
Источник внутренний/ внешний
Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Глубина от 0% до 120%
Частотная модуляция
Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
Источник внутренний/ внешний
Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Девиация частоты от 0 до 60 МГц
Фазовая модуляция
Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
Источник внутренний/ внешний
Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Девиация фазы 0 ∼ 360°
ШИМ-манипуляция
Форма несущей импульс (Pulse)
Источник внутренний/ внешний
Модулирующие сигналы от 2 мГц до 20 кГц
Коэффициент заполнения 0%-100%
ФСК-манипуляция
Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
Источник внутренний/ внешний
Коэффициент заполнения 50%
Свипирование
Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
Тип линейный или логарифмический
Направление вверх или вниз
Время свипирования 1 мс ∼ 500 с
Источник внутренний/ внешний / ручной
Пакетный режим
Форма несущей синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb)
Типы одиночный импульс (от 1 до 1 000 000 периодов), неопределенный, стробированный
Источник внутренний/ внешний / ручной
Начальная фаза от -360° до +360°
Внутренний период от 1 мкс до 300 с
Источник синхроимпульса внешний
Общие характеристики
Дисплей 320 по горизонтали × 240 по вертикали
Питание от 100 до 240 В переменного тока RMS,
от 45 до 440 Гц, категория безопасности CAT II
Габариты, мм 232 × 107,5 × 365
Вес, кг 3,56

Универсальный генератор сигналов Rigol DG3101А – Стандартная комплектация

  • Генератор сигналов Rigol DG3101А
  • Кабель питания
    Кабель питания для генератора сигналов Rigol DG3101А
  • USB-кабель
    USB-кабель для генератора сигналов Rigol DG3101А
  • Диск с инструкцией пользователя и ПО
  • Форма для калибровки, гарантия и руководство пользователя
    Гарантия для генератора сигналов Rigol DG3101А

Универсальный генератор сигналов Rigol DG3101А – Дополнительные аксессуары (не входят в комплект)

  • Аттенюатор 40 дБ
    Аттенюатор для генератора сигналов Rigol DG3101А
  • Кабель с BNC-коннектором
    Кабель с BNC-коннектором для генератора сигналов Rigol DG3101А
  • Усилитель мощности, 10 Вт
    Усилитель мощности для генератора сигналов Rigol DG3101А
  • Кабель RS-232
    Кабель RS-232 для генератора сигналов Rigol DG3101А
  • Цифровое логическое устройство вывода
    Цифровое логическое устройство вывода для генератора сигналов Rigol DG3101А
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.
Характеристики
Максимальная частота сигнала
  • 100 МГц
Количество каналов
  • одноканальный
  • с возможностью расширения до 16 цифровых каналов
