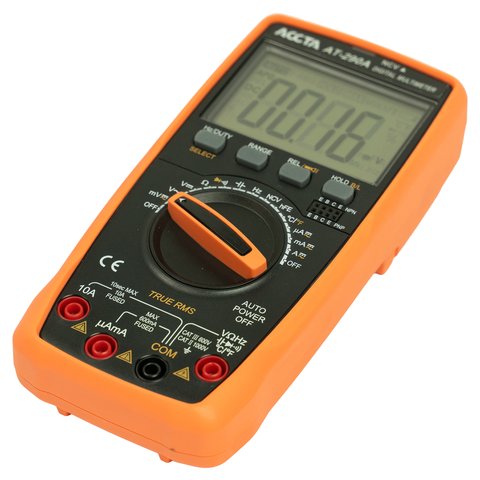

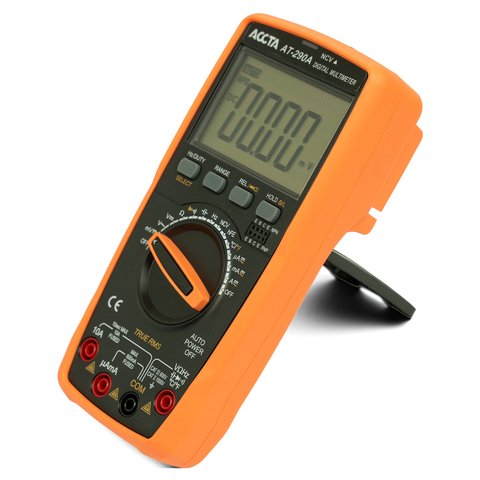

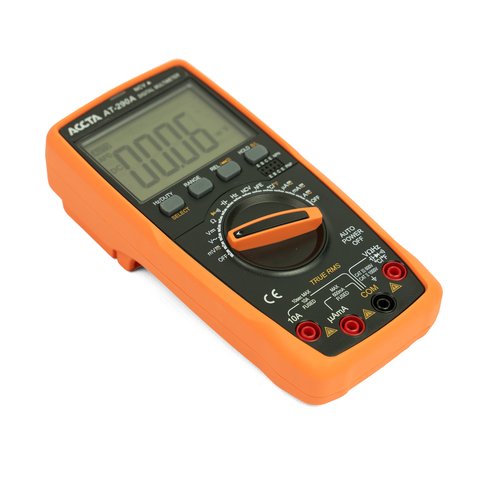

Accta AT-290A — это высокоточный портативный цифровой True RMS мультиметр с 3¾-разрядным ЖК-дисплеем на 4000 отсчетов с функцией автоматического выбора диапазона измерений, способный измерять напряжение до 1000 В и ток до 10 А. Отлично подходит для использования как в производственных условиях, так и в домашней мастерской.
| Рабочие характеристики | ||
|---|---|---|
| Параметр | Диапазон | Точность |
| Напряжение постоянного тока | 400 мВ / 4 В / 40 В / 400 В / 1000 В | ±(0,5%+4) |
| Напряжение переменного тока | 4 В / 40 В / 400 В / 750 В | ±(0,8%+10) |
| Постоянный ток | 400 мкА / 4000 мкА / 40 мА / 400 мА / 10 А | ±(1%+10) |
| Переменный ток | ±(1,5%+10) | |
| Сопротивление | 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм | ±(0,8%+4) |
| Емкость | 10 нФ | ±(5%+20) |
| 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ | ±(3,5%+8) | |
| 1 мФ / 10 мФ / 100 мФ | ±(5%+10) | |
| Частота | 100 Гц / 1000 Гц / 10 кГц / 100 кГц / 1 МГц / 30 МГц | ±(0,5%+10) |
| Температура (с помощью термопары типа К) | -200 ~ 1000°C | ±(1,0%+5) |
| Физические характеристики | ||
| Питание | Батарея 9 В × 2 шт. | |
| Коэффициент заполнения | 1 ~ 99% | |
| Частота дискретизации | 3 выб./с | |
| АЧХ переменного тока | 40 ~ 400 Гц | |
| Тип дисплея | ЖК, 70 × 50 мм | |
| Количество отсчетов дисплея | 3999 | |
| Входной импеданс | 10 МОм | |
| Габариты | 190 × 88,5 × 27,5 мм | |
| Вес | ок. 420 г | |
| Тип |
|
| Выбор диапазона |
|
| Разрядность |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Емкость |
|
| Постоянный ток |
|
| Переменный ток |
|
| Индуктивность |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Подключение к ПК |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Тест транзисторов |
|
| Звуковая прозвонка цепи |
|
| Частота |
|
| NCV |
|
| Тестирование батарей |
|
Главное дополнение это автоматический выбор диапазона, которого у <a href="{{p,891501}}">Accta AT-290</a> нет. Дальше идут частота до 30 МГц, коэффициент заполнения, аналоговая гистограмма на дисплее и защитный чехол в комплекте. Нижний предел температуры опускается до -200 °C. Ток при этом ограничен 10 А вместо 20 А, а питание требует двух батарей 9 В вместо одной.
Столбик под цифрами обновляется быстрее самих цифр, поэтому по нему видно то, чего цифровое поле не показывает: дрейф напряжения, дребезг контакта, момент, когда сопротивление начинает ползти при нагреве. Классическая задача это подстройка резистора, где следят за направлением движения, а не за конкретным числом. Цифры при этом обновляются три раза в секунду. Длительной записи прибор не ведёт: для журнала измерений нужна модель с памятью и интерфейсом, например <a href="{{p,886901}}">UNI-T UT8804E</a>.

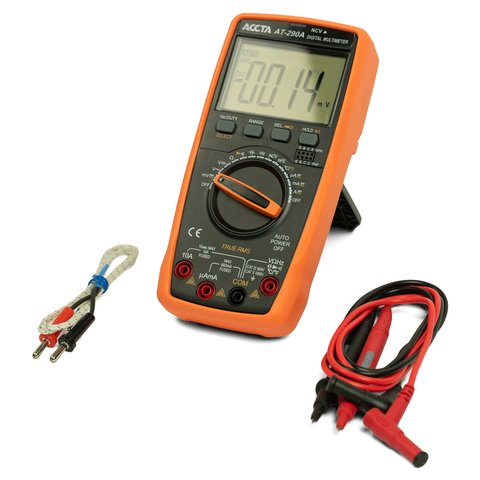

Такой диапазон закрывает криогенную технику и проверку работы узлов на морозе. Термопара типа К из комплекта даёт погрешность ±(1,0%+5) по всему диапазону до 1000 °C. При работе на глубоком минусе существенным становится холодный спай: прибор компенсирует температуру собственных клемм, поэтому его самого нельзя держать в той же камере, где измеряется температура.
Питание составляют две батареи 9 В. Удвоенный источник нужен для работы широкого набора функций с подсветкой дисплея, в том числе частотомера до 30 МГц. Прибор весит около 420 г и имеет автоматическое выключение, поэтому запаса хватает надолго. Защитный чехол в комплекте прикрывает корпус 190 × 88,5 × 27,5 мм от ударов во время переноски.
Да, в приборе есть и частотомер, и коэффициент заполнения с диапазоном 1 ~ 99%. Вместе они дают полную картину управляющего сигнала: частота показывает режим драйвера, заполнение показывает, сколько времени открыт ключ. Ограничение касается переменного тока, где частотная характеристика 40 ~ 400 Гц, поэтому сам ток на выходе ШИМ-каскада измерять этим прибором не стоит.
