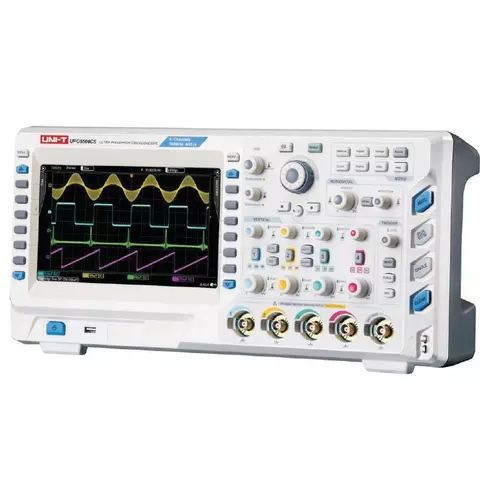

Фосфорний цифровий осцилограф UNI-T UPO5204CS

Код: 857402
7 кг 110, 220 V Гарантія: 24 місяць (я/ів)
Настільний чотириканальний фосфорний цифровий осцилограф із смугою пропускання 200 МГц, частотою дискретизації 4 ГВиб/с в реальному часі, пам'яттю 256 МБ і дисплеєм 9.0".
Знято з виробництва
Зв'язатися
з менеджером
Знято з виробництва
Зв'язатися
з менеджером
Додати до обраних
Порівняти
Порівняти
Опис
Характеристики
Доставка
Оплата
Гарантія
Опис

UNI-T UPO5204CS – настільний чотириканальний фосфорний цифровий осцилограф.

Особливості

  • Частота дискретизації до 4 ГВиб/с
  • 4 канали
  • Смуга пропускання 200 МГц
  • Глибина пам'яті 256 МБ (стандарт)
  • Швидкість захоплення осцилограм до 200 тисяч осц/с
  • 256 рівнів інтенсивності відображення сигналу
  • Запис осцилограм до 300 000 блоків даних
  • Підтримка запуску і декодування по послідовній шині
  • 9-дюймовий TFT РКД, WVGA (800*480)
  • Інтерфейси: USB Host, LAN, VGA, Pass/Fail, 10 МГц вхід/вихід

Технічні характеристики

Канали 4
Смуга пропускання 200 МГц
Частота дискретизації 4 ГВиб/с (один канал), 2 ГВиб/с (два канали)
Макс. глибина пам'яті 256 МБ (один канал), 128 МБ (два канали)
Швидкість захоплення осцилограм 200,000 осц/с
Розгортка 2 нс ~ 1000 с
Вхід (1MΩ±1%)//(14pF±3pF); (50Ω±2%)//(14pF±3pF)
Вертикальний масштаб 1 mV/div ~ 5 V/div(1 MΩ); 1 mV/div ~ 1 V/div(50 Ω)
Точність підсилення DC ±3%
Запис осцилограм макс. 300 000 блоків даних
Запуск Edge, Pulse Width, Runt, Nth Edge, Slope,Video, Pattern, RS232/UART, I2C, SPI, CAN, USB, FlexRay
Декодування по шині Стандарт: послідовна; Опція: RS232/UART, I2C, SPI, CAN, USB, FlexRay
Математичні операції A+B, A-B, A×B, A/B, БПФ, налаштовувані
Автоматичні вимірювання Peak-Peak Value, Amplitude, Maximum, Minimum, Top Value, Bottom Value, Mean, Average, Root Mean Square Value, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay 1->2, Delay 2->1.
К-сть вимірювань відображення 5 вимірювань одночасно
Статистика вимірювань середнє, макс., мін., стандартне відхилення, к-сть вимірювань
Частотомір апаратний 6-бітний частотомір (можливий вибір каналів)
Стандартний інтерфейс USB-Host (×2), LAN, VGA вихід, 10 МГц вхід/вихід, AUX вихід (TrigOut, GND, Pass/Fail)
Загальні характеристики
Живлення 100 В ~ 240 В AC rms, 45 Гц ~ 440 Гц
Дисплей 9 дюймів, TFT РКД, WVGA (800×480)
Розміри (Ш×В×Г) 456 × 218 × 128 мм
Вага 4.4 кг ± 0.2 кг

Відео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектація

  • Цифровий осцилограф UNI-T UPO5204CS – 1 шт.
  • Щупи (1×, 10× перемик.) – 4 шт.
  • Кабель живлення – 1 шт.
  • USB-кабель – 1 шт.
  • Диск з ПЗ – 1 шт.
Характеристики
Кількість каналів
  • чотириканальний
Смуга пропускання
  • 200 МГц
Тип
  • настільний
  • фосфорний
Частота дискретизації
  • 4 Гвиб/с
Діагональ екрану
  • 9,0" TFT дисплей
Об'єм пам'яті
  • 256 МБ
