Нагрузка электронная программируемая UNI-T UTL8511+
Код: 929899
Нагрузка электронная программируемая UNI-T UTL8511+
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
24948.00 ₴
Все о товаре
Новинка
Бренд:
Сертификат UNI-T
Официальный дистрибьютор
5 кг Гарантия: 24 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Интеллектуальная DC-нагрузка до 150 Вт: 0–150 В, до 30 А, CC/CV/CR/CP, до 15 режимов тестирования, высокоскоростная синхронная выборка, измерения V/I/P, интерфейс RS232 Читать далее
24948.00 ₴
Описание

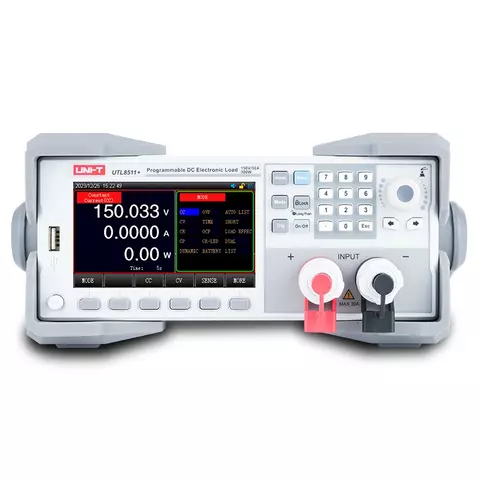

UNI-T UTL8511+ – это интеллектуальная, экономичная электронная программируемая нагрузка постоянного тока, оснащенная большим 4,3-дюймовым ЖК-дисплеем. Синхронизация частоты дискретизации достигает 500 кГц, также в приборе используется высокопроизводительная цифровая обработка сигналов (DSP), что особенно удобно для переходных процессов и многофункционального интеллектуального моделирования и анализа.
Особенности
- 4,3-дюймовый ЖК-дисплей, все результаты тестирования на одном экране
- Синхронная выборка 500 кГц, стабильное разрешение: 10 Гц, 10 мкА, 0,1 мВ
- Реалистичное моделирование светодиодов (LED)
- Базовые режимы: CC, CV, CR и CP
- Поддержка теста OCP и теста максимальной мощности
- Поддержка измерения времени (TIME)
- Поддержка теста OVP
- Поддержка интеллектуального и программируемого автоматического LIST-тестирования
Применение
- Автоматизированные приложения: источники питания, зарядные устройства, драйверы, батареи
- Последовательное подключение: тест перегрузки по току, программируемый источник постоянного тока, амперметр 5½ разряда, измерение формы тока
- Прочие применения: моделирование LED, моделирование аккумуляторов, интеллектуальные и программируемые системы
Технические характеристики
| Модель | UTL8511+ | UTL8512+ | |||
|---|---|---|---|---|---|
| Дисплей | ЖК | ||||
| Номинальные параметры (0~40℃) | Входное напряжение | 0~15 В | 0~150 В | 0~15 В | 0~150 В |
| Входной ток | 0~3 А | 0~30 А | 0~3 А | 0~30 А | |
| Входная мощность | 150 Вт | 300 Вт | |||
| Минимальное рабочее напряжение | 1,4 В ±0,1 В при 30 А | 1,4 В ±0,1 В при 30 А | |||
| Режим CV (постоянное напряжение) | Диапазон | 0,1~150 В | 0,1~150 В | ||
| Разрешение | 1 мВ | 1 мВ | |||
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Режим CC (постоянный ток) | Диапазон | 0~3 А | 0~30 А | 0~3 А | 0~30 А |
| Разрешение | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | |
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Режим CR (постоянное сопротивление) | Диапазон | 0,05 Ом ~ 10 кОм | 0,05 Ом ~ 10 кОм | ||
| Разрешение | 16 бит | 16 бит | |||
| Точность | (0,1 + 0,01R)% | (0,1 + 0,01R)% | |||
| Режим CP (постоянная мощность) | Диапазон | 150 Вт | 150 Вт | ||
| Разрешение | 10 мВт | 10 мВт | |||
| Точность | ±(0,1% + 0,1% FS) | ±(0,1% + 0,1% FS) | |||
| Динамический режим | T1 и T2 | 10 мкс ~ 50 с / шаг 1 мкс | 10 мкс ~ 50 с / шаг 1 мкс | ||
| Точность | 1 мкс / 1 мс ±100 ppm | 1 мкс / 1 мс ±100 ppm | |||
| Скорость нарастания/спада | 0,0006 А/мкс – 3 А/мкс | 0,0006 А/мкс – 3 А/мкс | |||
| Минимальное время нарастания | 10 мкс | 10 мкс | |||
| Измерение напряжения (CC/CP) | Диапазон | 0~15 В | 0~150 В | 0~15 В | 0~150 В |
| Разрешение | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | |
| Точность | ±(0,02% + 0,03% FS) | ±(0,02% + 0,3% FS) | |||
| Измерение напряжения (CV/CR) | Диапазон | 0~150 В | 0~150 В | ||
| Разрешение | 0,1 мВ | 0,1 мВ | |||
| Точность | ±(0,02% + 0,03% FS) | ±(0,02% + 0,3% FS) | |||
| Измерение тока | Диапазон | 0~3 А | 0~30 А | 0~3 А | 0~30 А |
| Разрешение | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | |
| Точность | ±(0,03% + 0,05% FS) | ±(0,03% + 0,05% FS) | |||
| Измерение мощности | Диапазон | 150 Вт | 300 Вт | ||
| Разрешение | 10 мВт | 10 мВт | |||
| Точность | ±(0,1% + 0,1% FS) | ±(0,1% + 0,1% FS) | |||
| Защита от превышения мощности | Задержка при ≥152 Вт, немедленная защита при ≥165 Вт |
Задержка при ≥303 Вт, немедленная защита при ≥330 Вт |
|||
| Защита от перегрузки по току | Задержка при ≥30,3 А, немедленная защита при ≥33 А |
Задержка при ≥30,3 А, немедленная защита при ≥33 А |
|||
| Защита от перенапряжения | Задержка при ≥152 В, немедленная защита при ≥165 В |
Задержка при ≥152 В, немедленная защита при ≥165 В |
|||
| Защита от перегрева | ≥85 ℃ | ≥85 ℃ | |||
| Короткое замыкание | Ток (CC) | ≤3 А | ≤30 А | ≤3 А | ≤30 А |
| Напряжение (CV) | 0 В | 0 В | 0 В | 0 В | |
| Сопротивление (CR) | 60 мОм | 60 мОм | 50 мОм | 50 мОм | |
| Отображение пульсаций | √ | ||||
| Запись формы сигнала | / | ||||
| Режимы тестирования | CC, CV, CR, CP, динамический, OVP, TIME, OCP, CR-LED, батарея, автоматический список, короткое замыкание, влияние нагрузки, комбинированный, LIST | ||||
| Сопротивление входного терминала | 300 кОм | ||||
| Предохранитель | 0,5 А (110 В) / 0,25 А (220 В) | ||||
| Интерфейс связи | RS232 | ||||
| Протокол | SCPI | ||||
| ПО для сбора данных | √ | ||||
| Питание | 110 В / 220 В частота 50/60 Гц |
||||
| Габариты | 215 мм × 88 мм × 372 мм | ||||
| Вес | 3,73 кг | ||||
Руководство пользователя
Загрузить
руководство пользователя для UNI-T UTL8511+ (англ.).
Комплектация
- Программируемая электронная нагрузка UNI-T UTL8511+ — 1 шт.
- Кабель питания — 1 шт.
- Кабель RS232 — 1 шт.
- Запасной предохранитель — 2 шт.
- Сертификат калибровки — 1 шт.
