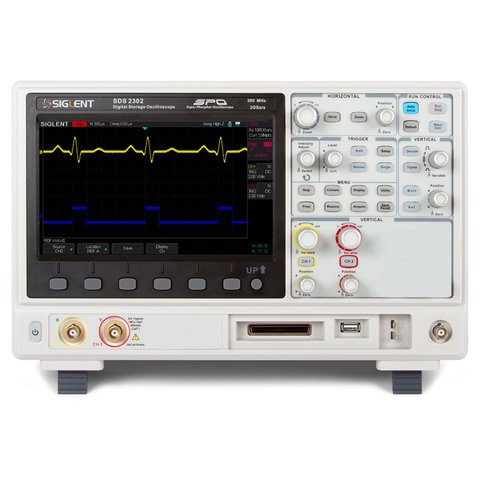

Цифровой осциллограф SIGLENT SDS2302

SIGLENT SDS2302 – это настольный двуххканальный цифровой осциллограф смешанных сигналов с максимальной полосой пропускания 300 МГц. 8-дюймовый цветной жидкокристаллический TFT дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а кнопки с подсветкой обеспечивают удобство пользования. SIGLENT SDS2302 имеет 28 MБ памяти и обеспечивает скорость захвата до 110 000 осциллограмм в секунду.

Особенности

• Полоса пропускания: 300 МГц.
• 2 канала.
• Частота дискретизации в реальном времени: 2 ГВыб/с.
• Память: 28 МБ.
• Встроенный генератор сигналов.
• логический анализатор.
• Использование комплексной технологии Super Phosphor Oscilloscope, повышающей скорость и точность измерений.
• Вертикальная чувствительность: 2 мВ/дел – 10 В/дел.
• Типы синхронизации: Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger.
• 8-дюймовый цветной TFT ЖК дисплей.
• Поддержка HDTV синхронизации.
• Функция истории и сегментация памяти до 80 000 кадров.
• Аппаратная функция масштабирования.
• Высокоскоростной вывод Pass/Fail.
• 32 типа автоматических измерений с поддержкой ведения статистики измерений.
• Математические операции (БПФ, дифференциал, интеграл и квадратный корень)
• Интерфейсы: USB хост, USB устройство (USBTMC, PictBridge, LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT.
• Многоязычный пользовательский интерфейс.

Видео

Технические характеристики

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS2302(англ.).

Комплектация

• Осциллограф SIGLENT SDS2302 (1 шт.)
• Щупы 1:1/10:1 (2 шт.)
• Кабель USB (1 шт.)
• Кабель питания (1 шт.)
• Диск с инструкцией и ПО (1 шт.)
