SIGLENT SDS2072 – это настольный двухканальный цифровой осциллограф смешанных сигналов с максимальной полосой пропускания 70 МГц. 8-дюймовый цветной жидкокристаллический TFT дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а кнопки с подсветкой обеспечивают удобство пользования. SIGLENT SDS2072 имеет 28 MБ памяти и обеспечивает скорость захвата до 110 000 осциллограмм в секунду.
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
| Полоса пропускания | 70 МГц | |
| Каналы | 2 | |
| Частота дискретизации | макс: 2 ГВыб/с | |
| Глубина памяти | 28 МБ | |
| Диапазон вертикальной чувствительности | 2 мВ/дел – 10 В/дел | Вертикальное разрешение | 8 бит |
| Время нарастания | ≤1,2 нс | |
| Диапазон временной развертки | 1,0 нс/дел – 50 с/дел | |
| Математические операции | A+B, A-B, AxB, A/B, FFT, Diff, Intg, Sqrt | |
| Типы синхронизации | Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger | |
| Хранение осциллограмм | Внутр. память: 2 опорные осциллограммы, 20 настроек, 20 осциллограмм (хранение/воспроизведение) | |
| Вход | DC, AC, GND | |
| Общие характеристики | ||
|---|---|---|
| Дисплей | 8-дюймовый цветной TFT ЖК дисплей (800 × 480) | |

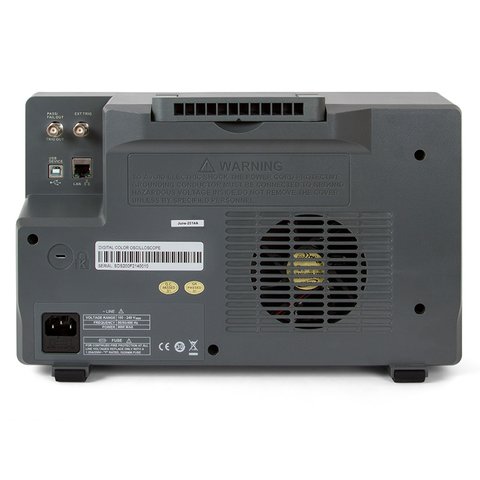

| Интерфейсы | USB хост (поддержка USB-GPIB), USB устройство, LAN, EXT TRIG, Aux (TRIG OUT/Pass/Fail) | |
| Питание | 100 ~ 240 В AC | |
| Вес | 3,5 кг | |
| Габариты | 352 × 112 × 224 мм | |
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS2072(англ.).
