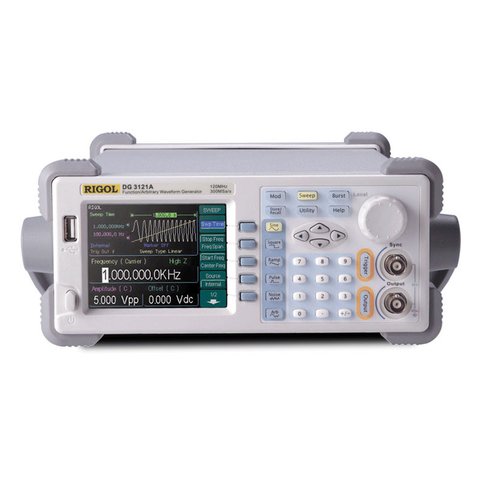

Универсальный генератор сигналов Rigol DG3121А использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Генератор сигналов Rigol DG3121А способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала. Одноканальный генератор сигналов Rigol DG3121А прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи. При помощи встроенных функций модуляции AM, FM, PM, PWM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника. Генераторы cигналов Rigol предназначены для исследования, настройки и испытаний в радиоэлектронике.
Скачать инструкцию пользователя для универсального генератора сигналов Rigol DG3121А (англ.версия)
Скачать дополнительную информацию об универсальном генераторе сигналов Rigol DG3121А (англ.версия)
| Стандартные формы сигналов | |||
|---|---|---|---|
| Синусоидальная (Sine) | от 1 мкГц до 120 МГц | ||
| Прямоугольная (Square) | от 1 мкГц до 60 МГц | ||
| Импульсная (Pulse) | от 500 мкГц до 30 МГц | ||
| Пилообразная (Ramp) | от 1 мкГц до 1 МГц | ||
| Белый шум | 50 МГц (-3 дБ) | ||
| Разрешение | 1 мкГц | ||
| Режим Sine: спектральная чистота синусоидального сигнала | |||
| Нелинейное (гармоническое) искажение | от пика до пика | <1 В | >1 В |
| пост. ток до 20 кГц | -70 дБ ниже несущей | -70 дБ ниже несущей | |
| от 20 кГц до 100 кГц | -65 дБ ниже несущей | -60 дБ ниже несущей | |
| от 100 кГц до 1 МГц | -50 дБ ниже несущей | -45 дБ ниже несущей | |
| от 1 МГц до 10 МГц | -40 дБ ниже несущей | -35 дБ ниже несущей | |
| Суммарное гармоническое искажение | постоянный ток до 20 кГц при размахе сигнала 1 В >0,2% | ||
| Ложный (негармонический) сигнал | постоянный ток до 1 МГц < -70 дБ ниже несущей от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву |
||
| Фазовый шум | –115 дБ ниже несущей / Гц в норме | ||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | |||
| Время нарастания/спада | <5 нс (от 10% до 90%) | ||
| Выброс | <2% | ||
| Рабочий цикл | до 25 МГц (включительно) | от 20% до 80% | |
| до 50 МГц (включительно) | от 40% до 60% | ||
| >50 Мгц (включительно) | 50% | ||
| Асимметрия (меньше 50% рабочего цикла) | 1% периода + 5 нс | ||
| Дрожание фазы | 300 Пс + 100 м.д. % периода | ||
| Режим Pulse: характеристики импульсного сигнала | |||
| Полоса пропускания импульса | макс. 2000 с, мин. 8 нс, разрешение 1 нс | ||
| Погрешность | <2% | ||
| Дрожание фазы | 300 Пс + 100 м.д. % периода | ||
| Режим Arb: характеристики произвольного сигнала | |||
| Память | от 2 до 1024 К точек | ||
| Точность амплитуды | 14 бит (включая знак) | ||
| Количество выборок | 300 Мвыб/с | ||
| Минимальное время нарастания/спада | 35 нс | ||
| Дрожание фазы (среднеквадратичное значение) | 6 нс + 30 м.д. | ||
| Сохранение в памяти | 4 формы сигнала | ||
| Величины на выходе | |||
| Амплитуда (от пика до пика) |
от 10 мВ до 10 В (50 Ом) от 20 мВ до 20 В (Z-состояние) |
||
| Точность амплитуды (1 кГц) |
±1% заданного значения + размах сигнала 1 мВ | ||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | <40 МГц 0,20 дБ 40 МГц ∼ 80 МГц 0,60 дВ 80 МГц ∼ 120 МГц 1.0 дВ |
||
| Смещение постоянного тока | |||
| Диапазон (пик переменный ток+ постоянный ток) |
± 5 В (50 Ом) ±10 В (Z-состояние) |
||
| Точность | ± ( 2% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±2 мВ) | ||
| Амплитудная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Глубина | от 0% до 120% | ||
| Частотная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация частоты | от 0 до 60 МГц | ||
| Фазовая модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация фазы | 0 ∼ 360° | ||
| ШИМ-манипуляция | |||
| Форма несущей | импульс (Pulse) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | от 2 мГц до 20 кГц | ||
| Коэффициент заполнения | 0%-100% | ||
| ФСК-манипуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Коэффициент заполнения | 50% | ||
| Свипирование | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Тип | линейный или логарифмический | ||
| Направление | вверх или вниз | ||
| Время свипирования | 1 мс ∼ 500 с | ||
| Источник | внутренний/ внешний / ручной | ||
| Пакетный режим | |||
| Форма несущей | синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb) | ||
| Типы | одиночный импульс (от 1 до 1 000 000 периодов), неопределенный, стробированный | ||
| Источник | внутренний/ внешний / ручной | ||
| Начальная фаза | от -360° до +360° | ||
| Внутренний период | от 1 мкс до 300 с | ||
| Источник синхроимпульса | внешний | ||
| Общие характеристики | |||
| Дисплей | 320 по горизонтали × 240 по вертикали | ||
| Питание | от 100 до 240 В переменного тока RMS, от 45 до 440 Гц, категория безопасности CAT II |
||
| Габариты, мм | 232 × 107,5 × 365 | ||
| Вес, кг | 3,56 | ||
