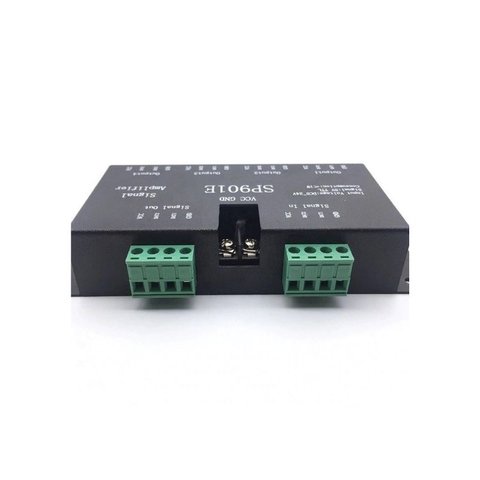

SPI усилитель TTL-сигнала SP901E для SMART пикселей и лент 5-24В
Все о товаре
- Львов
Описание
Этот SPI усилитель совместим со всеми видами двойного сигнала 5V-TTL. Он получает один сигнал и одновременно выводить 4 или 8 каналов сигналов. Каждый канал может управлять таким же количеством светодиодных пикселей, как и основной контроллер.
Способен выводить:
- 8 каналов для адресной светодиодной ленты с одним проводом данных, таким как WS2812B, WS2811, SK6812RGB, SK6812-RGBW,SM16703 и др.
- 4 канала для адресной светодиодной ленты с проводами данных и часов WS2801, APA102, SK9822 или двумя проводами данных, такими как WS2813, WS2815.
Вы можете использовать один контроллер, чтобы управлять DC5V WS2812B и DC5V WS2813 одновременно, а также управлять DC12V WS2811, DC12V WS2815, DC12V 1903, DC12V 6803 при помощи этого усилителя, так как они имеют тот же сигнал.
Широкий диапазон рабочего напряжения (DC 5 В ~ 24 В). Также можно регулировать выходное напряжение. Это означает, что выходное напряжение источника питания должно быть таким же, как рабочее напряжение вашей светодиодной ленты или светильника. Величина тока через усилитель ограничена. Когда ток питания достигает больших значений, необходимо добавить источник питания с соответствующим напряжением.
Несколько усилителей сигнала могут быть синхронизированы вместе. Такой вариант подойдет для небольших и средних проектов цветного освещения. Усилитель совместим с K-1000C, SP105E, SP108E, SP107E, CSY08, CSY07, Raspberry pi, Arduino X2.
Параметры
| Рабочее напряжение | 5 ~ 24 В |
| Рабочая температура | -20-60 ℃ |
| Выход | 8 каналов / 4 канала |
| Совместимые микросхемы | WS2812B, WS2811, SK6812, SK6812-RGBW, SM16703, WS2813, WS2815, CS8812, AL2815, WS2801, APA102, SK9822, UCS1903, LPD6803, LPD8806, APA102 |
| Потребляемая мощность | <1 Вт |
Контроллер не только усиливает сигнал по линии данных, он усиливает и напряжение. Контроллер не может регулировать выходное напряжение на VCC. Это означает, что входное напряжение вашего источника питания должно быть таким же, как и напряжение вашей светодиодной ленты.
Если для светодиодной ленты необходимо входное напряжение 5В, пожалуйста, используйте источник питания 5В, не используйте источники с напряжением выше 5В.
Преимущества
Применение RGB-усилителей даёт следующие преимущества:
- Снижение нагрузки на управляющий контроллер (можно применять контроллер с меньшей мощностью).
- Возможность применение более компактных блоков питания.
- Возможность подключить больше светодиодных лент.
- Ленты, подключенные к усилителям, будут работать абсолютно одинаково - одновременно включаться/выключаться, изменять яркость и цвет.
