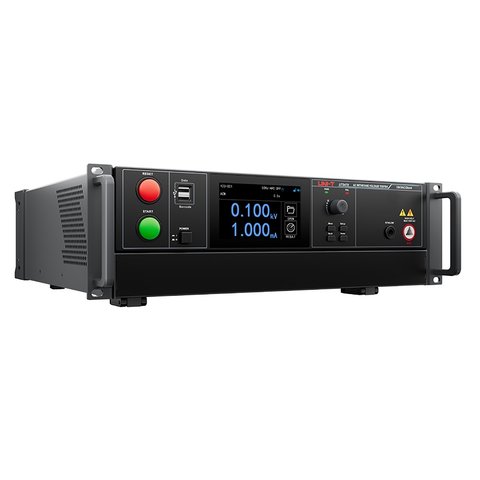

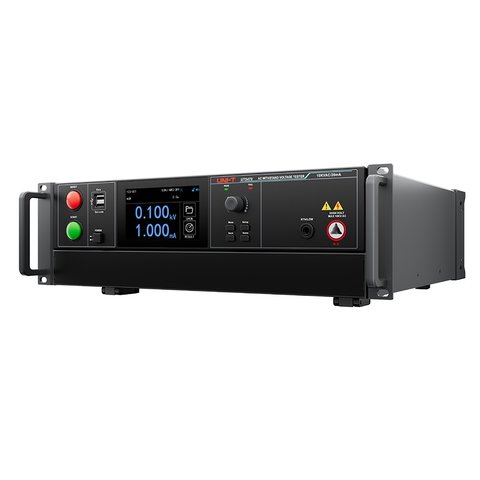

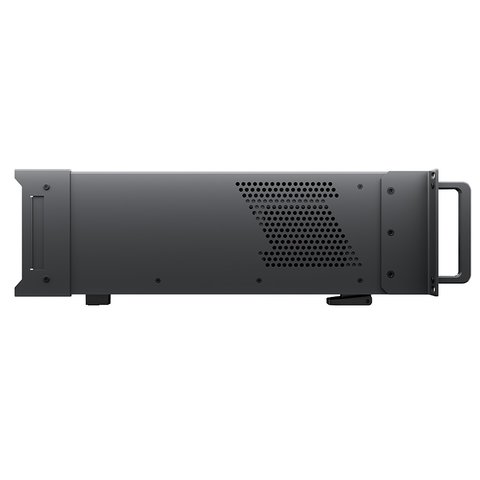

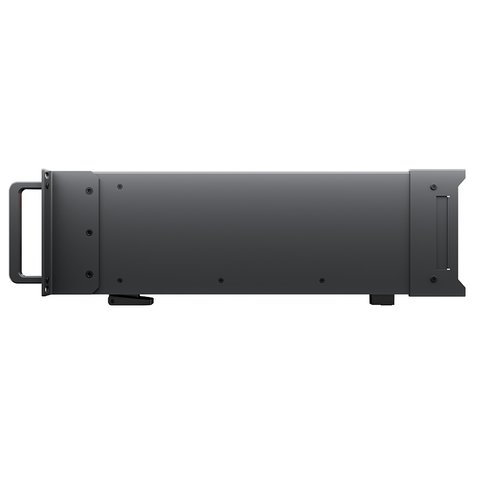

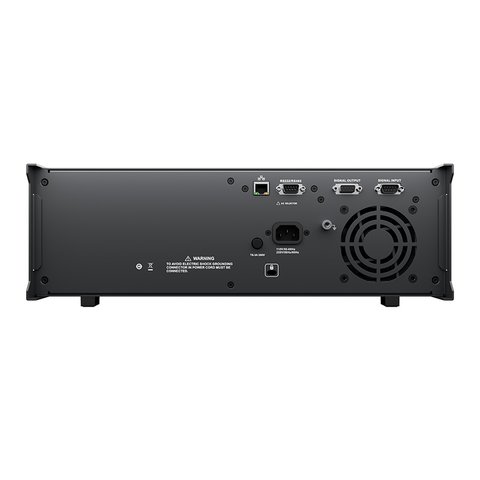

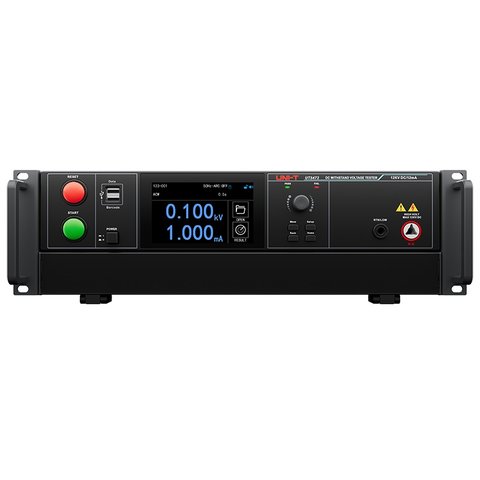

Тестер электроустановок UNI-T UT5470
Все о товаре
Описание
UNI-T UT5470 – это тестер напряжения для испытаний на диэлектрическую прочность переменным током (10 кВ / 20 мА). Модель специально разработана для надежных испытаний высоковольтных компонентов и диэлектрических материалов. UT5470 оснащен функцией OSC (проверка обрыва/короткого замыкания), которая проверяет целостность соединения с тестируемым устройством (DUT) перед подачей высокого напряжения.
Для удобства работы прибор оснащен 5-дюймовым сенсорным дисплеем и поддерживает подключение сканера штрихкодов, что делает процесс эксплуатации интуитивно понятным и эффективным. Тестер также предлагает широкий набор интерфейсов связи, обеспечивая бесшовную интеграцию в автоматизированные системы тестирования с высокими требованиями к безопасности и надежности.
Прибор использует многоуровневую систему защиты: от поражения электрическим током, от короткого замыкания, контролем верхнего и нижнего пределов, а также защитой от перегрева для обеспечения безопасности оператора и оборудования. В частности, функция защиты от поражения электрическим током реализована на базе независимой цепи. Она мгновенно отключает высоковольтный выход при случайном контакте человека, тем самым обеспечивая личную безопасность мастера.
Особенности
- Соответствует основным стандартам безопасности, в частности, CCC, IEC, EN, VDE, BS, UL и JIS
- 5-дюймовый емкостный сенсорный ЖК-дисплей
- Обеспечивает высокое выходное напряжение до 10 кВ
- Встроенная система обнаружения дуги (ARC) фиксирует даже малейшие отклонения и невидимые глазу разряды
- Поддержка работы через ПЛК (программируемый логический контроллер) позволяет управлять процессом удаленно, исключая нахождение оператора в опасной зоне
- При переключении режимов напряжение растет непрерывно и мягко, без скачков и прерывания подачи питания
- Технология "защитного барьера" в реальном времени следит за утечками тока, мгновенно предотвращая риск удара электричеством
- Поддержка интерфейсов RS232, RS485 и LAN для автоматизированных испытаний и повышения эффективности
- Поддержка стандартных протоколов SCPI и MODBUS гарантирует быструю настройку связи с внешними системами управления
Технические характеристики
| Испытание на диэлектрическую прочность | |||
|---|---|---|---|
| Номинальный выход | 10 кВ / 20 мА | ||
| Диапазон | Разрешение | Точность | |
| Выходное переменное напряжение | 50-10000 В AC | 1 В AC | ± (1,5% × установленного значения + 10 В) |
| Измерение переменного напряжения | 0,050-10,000 кВ | 0,001 кВ | ± (2% × измеренного значения + 20 В) |
| Частота выходного сигнала | 50/60 Гц ±0,1%, настраиваемая пользователем | ||
| Форма выходного сигнала | синусоидальная, коэффициент искажений: < 3% (при выходном напряжении ≥ 0,5 кВ, без нагрузки или при чисто активной нагрузке) | ||
| Диапазон регулировки выходного напряжения | ± (1% × установленного значения + 10 В), от холостого хода до полной нагрузки | ||
| Верхний/нижний предел тока (мА) | 0,000-9,999 | 0,001 | ± (2% × установленного значения + 2 разряда) |
| 10,00-20,00 | 0,01 | ||
| Измерение тока (мА) | 0,000-3,500 | 0,001 | ± (2% × измеренного значения + 10 разрядов) |
| 3,00-20,00 | 0,01 | ± (2% × измеренного значения + 3 разряда) | |
| Время нарастания | 0,3-999,9 с | 0,1 | ± (0,1% × установленного значения + 0,05 с) |
| Время спада | 0; 0,0-999,9 с (0 = выкл.) | ||
| Время испытания | 0; 0,1-999,9 с (0 = непрерывный тест) |
||
| Обнаружение дуги |
установленное напряжение < 7,00 кВ: уровни 1-9 установленное напряжение ≥ 7,00 кВ: уровни 1-8 выкл.: отключение обнаружения дуги |
||
| Компенсация нулевого тока | 0,000-20,00 мА | ||
| Проверка обрыва / короткого замыкания | |||
| Эталон выборки Диапазон емкости |
0,001-40 нФ | ||
| Диапазон обрыва цепи | 10%-100% | ||
| Диапазон короткого замыкания | 0; 100%-500% (0 = выкл.) | ||
| Питание | |||
| Напряжение (AC) | 100-120 В AC / 200–240 В AC | ||
| Частота | 50/60 Гц ± 5% | ||
| Полная мощность | < 500 ВА, предохранитель: T6.3A / 250 В AC | ||
| Общие характеристики | |||
| Дисплей | 5-дюймовый емкостный сенсорный ЖК | ||
| Память | хранение до 100 файлов испытаний, в каждом файле до 200 шагов | ||
| Испытание на пробивное напряжение | √ | ||
| Переход между шагами без прерывания питания | √ | ||
| Самодиагностика | √ | ||
| Интерфейс сканера | √ | ||
| Расширенная защита пользователей | настраиваемые уровни доступа и защита паролем | ||
| Защита от поражения электрическим током | функция заземления (< 1 мА) | ||
| Язык интерфейса | английский, традиционный китайский, упрощенный китайский | ||
| Интерфейсы связи | RS232, RS485, LAN, USB-HOST, HANDLER | ||
| Протоколы связи | SCPI, Modbus-RTU | ||
| Габариты | 430 мм × 134,3 мм × 435 мм | ||
| Вес | 25 кг | ||
| Условия эксплуатации | |||
| Рабочая температура |
от 0 до 40 °C ниже 28 °C: 30-70% RH (без конденсации) выше 28 °C: < 50% RH (без конденсации) |
||
| Температура хранения | от -20 до 60 °C / < 90% RH (без конденсации) | ||
Руководство пользователя
Загрузить руководство пользователя для UNI-T UT5470 (англ.).
Комплектация
- Тестер электроустановок UNI-T UT5470 — 1 шт.
- Высоковольтный измерительный кабель — 1 шт.
- Переключатель с блокировкой от неправильного срабатывания — 1 шт.
- Кабель питания — 1 шт.
- Предохранитель — 2 шт.
- Кабель связи RS232C — 1 шт.
- Краткое руководство пользователя — 1 шт.
