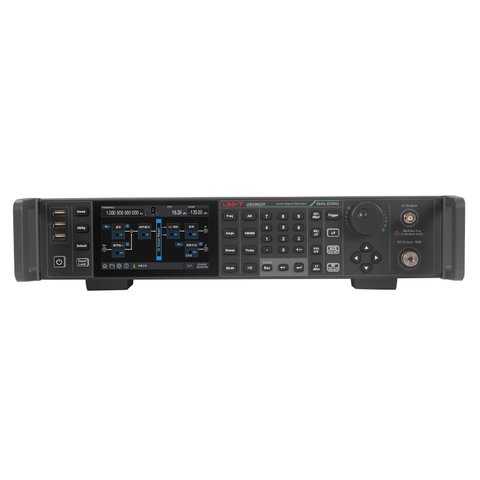

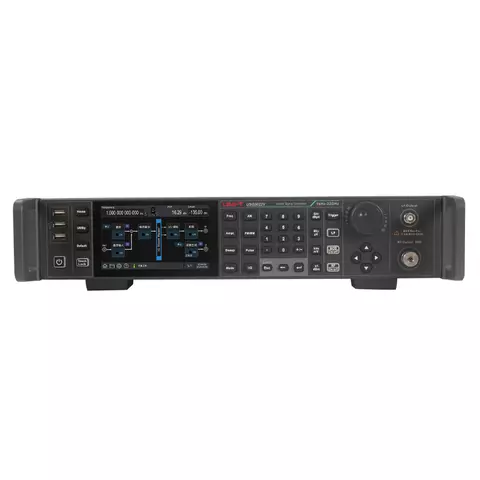

Генератор сигналов UNI-T USG5014V

UNI-T USG5014V – это радиочастотный генератор сигналов, обеспечивающий высокое качество выходного сигнала, точный уровень мощности и сверхширокий динамический диапазон. Прибор предназначен для тестирования в области беспроводной связи, аэрокосмической и автомобильной электроники, промышленного производства, полупроводниковой отрасли, а также для научных и образовательных исследований.

Особенности

• Максимальная выходная частота: 14 ГГц
• Разрешение по частоте: 0,001 Гц; шаг фазы 0,1°
• Низкий фазовый шум: до -122 дБн/Гц при 1 ГГц и смещении 20 кГц (тип.)
• Встроенный кварцевый генератор с термостабилизацией (OCXO, Oven-Controlled Crystal Oscillator)
• Высокая стабильность опорной частоты: начальная калибровка ≤ ±40 ppb, старение ≤ ±0,2 ppm/год
• Диапазон выходной мощности от -135 дБм до 18 дБм, динамический диапазон до 160 дБ
• Высокая точность уровня мощности: абсолютная погрешность ≤ 0,7 дБ (тип.), разрешение 0,01 дБ
• Отличная векторная модуляция: EVM ≤ 0,4 % (QPSK при 2 ГГц), ACPR < −55 дБн (5GNR при 3,8 ГГц)
• Поддержка аналоговой и цифровой модуляции: AM, FM, ΦM, PSK, FSK, ASK, QAM
• Поддержка стандартных и пользовательских векторных форматов модуляции для современных цифровых систем связи
• Частота дискретизации базовой полосы (Baseband): от 1 выб/с до 250 Мвыб/с; полоса пропускания ВЧ I/Q: 150 МГц
• ARB-память до 500 Мвыб, до 1024 сегментов, число повторов до 65 535
• Режим многотонального и многонесущего сигнала: 1-20 тонов, шаг между тонами от 0,2 Гц до 93,75 МГц
• Генерация шума и AWGN (аддитивного белого гауссова шума) в реальном времени с полосой до 50 МГц, поддержка параметров C/N и Eb/No
• Импульсная и узкоимпульсная модуляция: отношение вкл./выкл. ≥ 80 дБн, минимальная длительность импульса 40 нс, разрешение 10 нс
• Высокая скорость переключения частоты и амплитуды ≤ 40 мс; пошаговая и списковая развертка, внешний и внутренний запуск
• Встроенный низкочастотный генератор сигналов произвольной формы до 50 МГц
• Поддержка воспроизведения пользовательских произвольных сигналов с визуализацией во временной и частотной областях
• Моделирование протоколов мобильной связи (Signal Studio): NR, LTE, WLAN, Bluetooth, IoT и др
• Поддержка IoT-протоколов: ZigBee, Z-Wave с гибкой настройкой параметров модуляции
• Интерфейсы и удаленное управление: LAN, USB, GPIB, Web Control, SCPI, Device Manager
• Опционально: измеритель мощности с подключением по USB для измерений, управления выходной мощностью и калибровки потерь в линии
• 5-дюймовый сенсорный дисплей с интуитивным интерфейсом и наглядной схемой прохождения сигнала
• Соответствие требованиям EMC и безопасности, гарантия на основной блок 3 года

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для UNI-T USG5014V (англ.).

Комплектация

• Генератор сигналов UNI-T USG5014V — 1 шт.
• Кабель питания — 1 шт.
• Радиочастотный адаптер со сдвоенными разъемами 2.92 мм (female/female) — 1 шт.
• Кабель для передачи данных USB 2.0 — 1 шт.
