Одноканальный источник переменного тока. Выходная мощность 500 Вт, два уровня напряжения (высокий 240 В, низкий 120 В) и тока (высокий 2,1 А, низкий 4,2 А) Читать далее

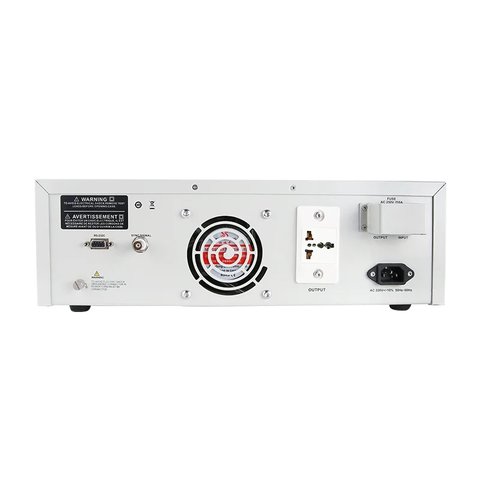

UNI-T UAP500A – это лабораторный блок питания, обеспечивающий выходной сигнал с низким уровнем искажений. Четырехстрочный ЖК-дисплей полностью отображает измеренные данные. Дистанционное управление может быть выполнено с помощью кабеля RS-232C. Данное устройство способно моделировать как нормальные, так и аномальные условия входного AC, и измерять важные электрические параметры объекта. Блок питания используется в электронной и автомобильной промышленности, осветительном оборудовании, научно-исследовательских работах и области контроля качества.
Особенности
Обеспечивает постоянное выходное напряжение с возможностью плавной регулировки
Защита от превышения тока: если ток превышает предел, выход будет автоматически отключен
Усовершенствованная технология генерации сигналов прямого цифрового синтезатора частот (DDS), обеспечивающая высокую стабильность частоты и непрерывность
Интеллектуальная система мониторинга через ПК
Полный диапазон регулируемого выходного напряжения 0-150 В / 0-300 В, шаг: 0,01 В
Выходная частота: 45 Гц-250 Гц, шаг: 0,01 Гц
Интерфейс связи RS232C
Измерение напряжения, активной мощности, частоты и коэффициента мощности
Цифровой ввод напряжения, частоты и тока с высокой точностью
Возможность вызова 9 наборов настроек напряжения, тока и частоты
Однокнопочное переключение между режимами высокого и низкого напряжения
Возможность настроить задержку выходного сигнала по необходимости
Видео
Технические характеристики
Емкость
500 В А
Режим модуляции
SPWM (синусоидально-импульсная модуляция)
Параметры входа
Фаза
1φ2W
Напряжение
220 В±10%
Частота
47 Гц - 63 Гц
Параметры выхода
Фаза
1φ2 Вт
Напряжение
0-150 В AC/0-300 В AC AUTO
Частота
45-250 Гц (шаг 0,01)
Максимальное значение тока
низкий уровень=120 В
4,2 A
высокий уровень=240 В
2,1 А
Стабилизация по нагрузке
1%
Коэффициент нелинейных искажений
3% (низкий уровень напряжения: 120 В, высокий уровень напряжения: 240 В, с активной нагрузкой)
Стабильность частоты
0,01%
Отображение
напряжение Vrms, ток Arms, частота Fre, мощность Wattage, коэффициент мощности PF
Разрешение по напряжению
0,01 В
Разрешение по частоте
0,01 Гц
Разрешение по току
0,001 А
Память
M1~M9 (V_F_A)
Точность измерений
Напряжение
±0,5% полной шкалы+5 цифр
Ток
±0,5% полной шкалы+5 цифр
Частота
±0,01% полной шкалы+5 цифр
Мощность
±0,5% полной шкалы+5 цифр
Точность настройки
Напряжение
±1% полной шкалы
Частота
±0,1% полной шкалы
Точность коэффициента мощности
±(0,4 показания+0,1% полной шкалы)
Интерфейс связи
RS232C
Ток обрыва
0-макс ток (максимальный ток: максимальная мощность/240В, т.е. P/240）
Защита на выходе
предупреждение о перегрузке по току, перегреве, перегрузке, коротком замыкании
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.
Загрузить руководство пользователя для UNI-T UAP500A (англ.).
