Цифровой осциллограф TiePie Handyscope HS5-540
Все о товаре
Описание
TiePie Handyscope HS5-110 – это мощный высокоскоростной цифровой двухканальный USB-осциллограф с максимальной частотой дискретизации 100 МВыб/с и разрешением 14 бит, который также выполняет функции анализатора спектра, генератора сигналов, регистратора данных, мультиметра и анализатора протоколов благодаря программному обеспечению Multi Channel.
Встроенный генератор с регулируемой частотой дискретизации (до 100 МГц), работающий по уникальной технологии CDS (Constant Data Size), отличается рекордно низким уровнем нелинейных искажений: менее чем –85 дБ на частоте сигнала 100 кГц. Генератор способен создавать сигналы синусоидальной, прямоугольной или треугольной формы частотой от 1 мкГц до 10 МГц в диапазоне напряжений ±12 В. Точность установки времени генератора – 1 ppm, время нарастания (спада) импульса – 8 нс.
Семейство двухканальных USB-осциллографов Handyscope HS5 с функцией генератора сочетает высокую скорость измерений, высокое разрешение и значительный объем памяти, достаточный для большинства применений. Модели этого ряда могут быть синхронизированы с другими осциллографами с помощью интерфейса CMI для создания многоканального измерительного прибора.
Особенности
- Скорость дискретизации до 100 МВыб/с для захвата быстрых изменений сигналов
- Высокое разрешение (12, 14 и 16 бит) для детального анализа даже малейших деталей сигнала
- Объем памяти 64 МБ (опция) на канал позволяет захватывать длительные сигналы и проводить глубокий анализ
- Встроенный генератор с частотой до 10 МГц генерирует точные и стабильные сигналы
- Возможность синхронизации нескольких приборов HS5 в единую систему для сложных измерений (CMI (Combined Measurement Interface))
- Программное обеспечение Multi Channel предлагает широкий спектр функций, в частности, анализ спектра, генерацию сигналов, регистрацию данных и многое другое
- Возможность индивидуальной настройки графиков и отображения данных
- Быстрая настройка типичных измерений (Quick Setup)
- Функция SureConnect: мгновенная проверка наличия контакта между щупом и исследуемой точкой (опция)
- Функция SafeGround: безопасное заземление во время измерений
- Функция WCMI (Wireless Multi Instrument Synchronization Module): беспроводная синхронизация приборов на расстоянии до 400 метров
- Качественная сборка и долговечность
- Простое в использовании программное обеспечение
- Интуитивный интерфейс для эффективной работы
Технические характеристики
Система сбора данных | |||||
---|---|---|---|---|---|
Количество каналов ввода | 2 аналоговых | ||||
CH1, CH2 | BNC, гнездо | ||||
Тип | C одним вводом | ||||
Разрешение | Выбирается пользователем в ПО Основное: 8, 12, 14 бит Улучшенное: 16 бит |
||||
Точность DC | 0,25 % (типично 0,1 %) от полной шкалы ± 1 LSB | ||||
Шум | CH1 | CH2 | |||
325 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с) 90 мкВ RMS (диапазон 200 мВ, 16 бит, 6,25 МВыб/с) |
220 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с) 70 мкВ RMS (диапазон 200 мВ, 16 бит, 6,25 МВыб/с) |
||||
Диапазоны (полная шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
||
Режим входа | AC/DC | ||||
Сопротивление | 1 МОм / 25 пФ ± 1% | ||||
Максимальное напряжение | 200 В (DC + пиковое AC < 10 кГц) | ||||
Максимальное напряжение при использовании щупа 1:10 | 600 В (DC + пиковое AC < 10 кГц) | ||||
Полоса пропускания (-3дБ) при 75% от полной шкалы входного сигнала | CH1 | CH2 | |||
250 МГц | 100 МГц | ||||
Граничная частота подключения по переменному току (-3 дБ) | ±1,5 Гц | ||||
ПО SureConnect | Доступно как опция Максимальное напряжение на соединении: 200 В (DC + пиковое AC < 10 кГц) |
||||
Измерение сопротивления (доступно как опция) | |||||
Диапазоны (полная шкала) | 100 Ом 200 Ом 500 Ом |
1 кОм 2 кОм 5 кОм |
10 кОм 20 кОм 50 кОм |
100 кОм 200 кОм 500 кОм |
1 МОм 2 МОм |
Точность | 1% от полной шкалы | ||||
Время отклика (до 95%) | < 10 мкс | ||||
Максимальная частота дискретизации | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
8/12 бит, один канал | 500 МВыб/с | 500 МВыб/с | 200 МВыб/с | 100 МВыб/с | 50 МВыб/с |
8/12 бит, два канала | 200 МВыб/с | 200 МВыб/с | 100 МВыб/с | 50 МВыб/с | 20 МВыб/с |
14 бит | 100 МВыб/с | 100 МВыб/с | 50 МВыб/с | 20 МВыб/с | 10 МВыб/с |
16 бит | 6,25 МВыб/с | 6,25 МВыб/с | 3,125 МВыб/с | 1,25 МВыб/с | 625 кВыб/с |
Максимальная скорость передачи данных | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
8 бит, один канал | 40 МВыб/с | 40 МВыб/с | 20 МВыб/с | 10 МВыб/с | 4 МВыб/с |
8 бит, два канала | 20 МВыб/с | 20 МВыб/с | 10 МВыб/с | 5 МВыб/с | 2 МВыб/с |
12/14 бит, один канал | 20 МВыб/с | 20 МВыб/с | 10 МВыб/с | 5 МВыб/с | 2 МВыб/с |
12/14 бит, два канала | 10 МВыб/с | 10 МВыб/с | 5 МВыб/с | 2 МВыб/с | 1 МВыб/с |
16 бит | 6,25 МВыб/с | 6,25 МВыб/с | 3,125 МВыб/с | 1,25 МВыб/с | 625 кВыб/с |
Память | Стандарт | Доп. опция | |||
Один канал | 256 кБ на канал | 64 МБ на канал | |||
Два канала | 128 кБ на канал | 32 МБ на канал | |||
Источник тактовой частоты выборки | |||||
Внутренний | TCXO Точность: ± 0.0001 % Стабильность: ± 1 ppm при 0°C до 55°C Старение генератора развертки: ±1 ppm/год |
||||
Внешний | LVDS, на вспомогательных разъемах Диапазон входных частот: 10 МГц ± 1% |
||||
Триггер | |||||
Система | цифровая, 2 уровня | ||||
Источник | CH1, CH2, OR, цифровой внешний запуск генератора, новый период генератора, остановка генератора |
||||
Режимы триггера | восходящий фронт, нисходящий фронт, любой фронт внутри окна, за пределами окна, вход в окно, выход из окна ширина импульса |
||||
Регулировка уровня | 0 до 100% от полной шкалы | ||||
Регулировка гистерезиса | 0 до 100% от полной шкалы | ||||
Разрешение | 0,006 % (14, 16 бит) / 0,025 % (12 бит) | ||||
Предварительный триггер | 0 до выбранной длины записи, разрешение 1 выборка | ||||
Посттриггер | 0 до выбранной длины записи, разрешение 1 выборка | ||||
Удержание триггера | от 0 до 63 MSamples, разрешение 1 выборка | ||||
Задержка триггера | от 0 до 16 GSamples, разрешение 1 выборка | ||||
Сегментированный триггер | Только для моделей с опцией расширенной памяти, доступной через libtiepie-hw SDK Максимальное количество сегментов: 1024 Минимальная длина сегмента: 1 выборка Максимальная длина сегмента: 32 М / количество сегментов, 64 M / количество сегментов, измеряющих один канал Время повторного запуска триггера: зависит от частоты выборки, <700 нс на максимальной частоте выборки |
||||
Цифровой внешний триггер | Вход: контактные штырьки разъема расширения 1, 2 и 3 Диапазон: 0 до 2,5 В (TTL) Связь: DC |
||||
Фазовое дрожание | Зависит от источника и частоты выборки: Источник = канал: ≤ 1 выборка Источник = внешний или генератор: - Частота выборки = 500 МВыб/с: ≤ 8 выборок - Частота выборки < 500 МВыб/с: ≤ 4 выборки - Частота выборки ≤ 100 МВыб/с: ≤ 1 выборка |
||||
Генератор произвольных форм (AWG) (независимый от системы сбора данных) | |||||
Формы сигналов | Стандартные: синус, квадрат, треугольник, импульс, шум, постоянный ток (DC) | ||||
Характеристики сигналов | |||||
Синусоидальный сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
Частотный диапазон | 1 мкГц - 40 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
Неравномерность амплитудной характеристики (относительно 1 кГц) | |||||
< 100 кГц | ±0,1 дБ | ||||
< 5 МГц | ±0,15 дБ | ||||
< 20 МГц | ±0,3 дБ (амплитуда ≤ 11 В (22 Впп)) | ||||
< 30 МГц | ±0,4 дБ (амплитуда ≤ 9 В (18 Впп)) | ||||
< 40 МГц | ±1 дБ (амплитуда ≤ 7,5 В (15 Впп)) | ||||
Посторонние (не гармонические) помехи | |||||
< 100 кГц | -75 дБc | ||||
100 кГц - 1 МГц | -70 дБc | ||||
1 МГц - 10 МГц | -60 дБc | ||||
10 МГц - 15 МГц | -55 дБc | ||||
15 МГц - 20 МГц | -45 дБc | ||||
20 МГц - 30 МГц | -35 дБc | ||||
30 МГц - 40 МГц | -30 дБc | ||||
Квадратный сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
Частотный диапазон | 1 мкГц - 30 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
Время нарастания/спада | < 8 нс | ||||
Перерегулирование | < 1% | ||||
Переменная продолжительность рабочего цикла | 0,01% до 99,99% | ||||
Асимметрия | 0% периода + 5 нс (при 50% рабочего цикла) | ||||
Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
Треугольный сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
Частотный диапазон | 1 мкГц - 30 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
Нелинейность (от пикового выхода) | < 0,01% | ||||
Симметрия | 0% - 100 %, шаг 0,1% | ||||
Импульсный сигнал | |||||
Период | от 100 нс до 1000 с | ||||
Ширина импульса | от 15 нс до 1000 с | ||||
Переменное время нарастания | от 8 нс до 1 с | ||||
Перерегулирование | < 1% | ||||
Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
Шумовой сигнал | |||||
Полоса пропускания (типовая) | 30 МГц | ||||
Произвольные формы | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
Частотный диапазон | 0,4 нГц - 30 МГц | 0,4 нГц - 30 МГц | 0,4 нГц - 20 МГц | 0,4 нГц - 10 МГц | 0,4 нГц - 5 МГц |
Максимальная частота дискретизации | 240 МВыб/с | 240 МВыб/с | 200 МВыб/с | 100 МВыб/с | 50 МВыб/с |
Длина | Стандарт: от 1 до 256 Кб Опция: от 1 до 64 Мб |
||||
Время нарастания/спада | < 8 нс | ||||
Нелинейность (от пикового выхода) | < 0,01 % | ||||
Время установления | < 8 нс до 10 % конечного значения | ||||
Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
Общие характеристики | |||||
Количество выходных каналов | 1 аналоговый, BNC, гнездо | ||||
Разрешение ЦАП | 14 бит | ||||
Диапазон выходных значений | частота ≤ 10 МГц | частота ≤ 20 МГц | частота ≤ 30 МГц | частота ≤ 40 МГц | |
При разомкнутой цепи | от -12 до +12 В (24 Впп) | от -11 до +11 В (22 Впп) | от -9 до +9 В (18 Впп) | от -7,5 до +7,5 В (15 Впп) | |
Амплитуда | |||||
Диапазоны (при разомкнутой цепи) | 0,12 В (0,24 Впп) | 1,2 В (2,4 Впп) | 12 В (24 Впп) | ||
Разрешение | 12 бит | ||||
Точность | 0,4% от диапазона | ||||
Смешение постоянной составляющей | |||||
Диапазон | от -12 до +12 В при разомкнутой цепи | ||||
Разрешение | 12 бит | ||||
Точность | 0,4% от диапазона | ||||
Уровень шума | |||||
Диапазон 0,12 В | 900 мкВ (среднеквадратичное значение) | ||||
Диапазон 1,2 В | 1,3 мВ (среднеквадратичное значение) | ||||
Диапазон 12 В | 1,5 мВ (среднеквадратичное значение) | ||||
Режим входа | DC | ||||
Сопротивление | 50 Ом | ||||
Защита от перегрузки | Выход автоматически отключается при перегрузке. Прибор может выдерживать короткое замыкание на землю неограниченное количество времени | ||||
Пакетный сигнал | |||||
Формы сигналов | Синус, квадрат, треугольник, шум, произвольный | ||||
Количество | от 1 до 65535 | ||||
Триггер | Программный, внешний | ||||
Функция развертки | доступна на моделях с расширенной памятью | ||||
Формы сигналов | Синус, квадрат, треугольник | ||||
Тип | Линейный, логарифмический | ||||
Направление | Вверх, вниз | ||||
Триггер | Программный, внешний | ||||
Системные характеристики | |||||
Система | Фиксированный размер данных | ||||
Память | Стандартно: 256 кБ Опция: 64 МБ |
||||
Режимы работы | непрерывный, триггерный, управляемый затвором | ||||
Максимальная частота дискретизации | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
240 МВыб/с | 240 МВыб/с | 200 МВыб/с | 100 МВыб/с | 50 МВыб/с | |
Источник синхронизации | Внутренний TCXO | ||||
Точность | ±0,0001 % | ||||
Стабильность | ±1 ppm при температуре от 0°C до +55°C | ||||
Старение генератора развертки | ±1 ppm/год | ||||
Синхронизация нескольких приборов | |||||
Синхронизация через CMI (доступна, когда все инструменты подключены через USB) | |||||
Максимальное количество инструментов | ограничено количеством доступных USB-портов | ||||
Точность синхронизации | 0 ppm | ||||
Интерфейс CMI | 2x, CMI 1, CMI 2 | ||||
Требуемый соединительный кабель | кабель CMI TP-C50H | ||||
Максимальная длина кабеля | 50 см | ||||
Синхронизация через WCMI (доступна, когда все инструменты подключены через USB, LAN и WiFi) | |||||
Максимальное количество инструментов | не ограничено | ||||
Требуемый модуль связи | WCMI - 8, WCMI - 9 | ||||
Точность тактовой синхронизации | ≤ 1 ppm, типично ≤ 0,2 ppm | ||||
Уровень дрожания триггера при частоте дискретизации1 | ≤ 1 МВыб/с | > 1 МВыб/с | |||
2 × "5" | ≤ ±2 выборок | ≤ ±2 мкс | |||
"5" и "6" | |||||
Источник триггера "5" | ≤ ±2 выборок | ≤ ±2 мкс | |||
Источник триггера "6" | ≤ ±8 выборок | ≤ ±8 мкс | |||
2 × "6" | ≤ ±8 выборок | ≤ ±8 мкс | |||
"5" = WiFiScope WS5 или Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS или ATS605004D-XMS |
|||||
Интерфейсы | |||||
Интерфейс | USB 2.0 High Speed (480 Mбит/с); совместим с USB 1.1 Full Speed (12 Мбит/с) и USB 3.0 | ||||
Энергопотребление | |||||
Питание | От USB-порта или внешнего входа | ||||
Потребление | 5 В постоянного тока, максимум 2000 мА | ||||

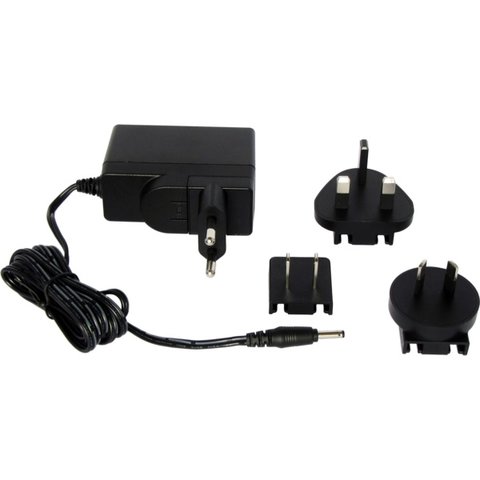

Внешнее питание | От второго USB-порта или адаптера питания | ||||
Физические параметры | |||||
Габариты | 25 мм × 170 мм × 140 мм | ||||
Вес | 430 г | ||||
Длина USB-кабеля | 1,8 м | ||||

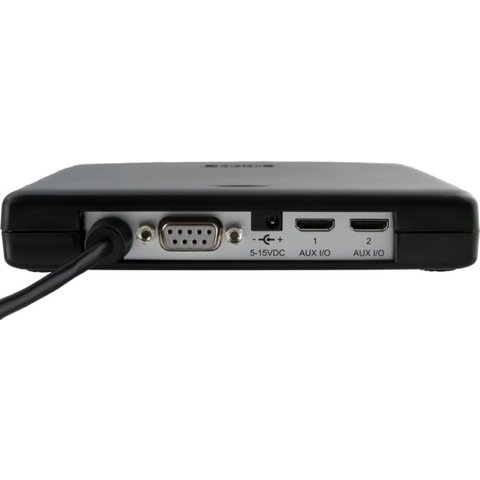

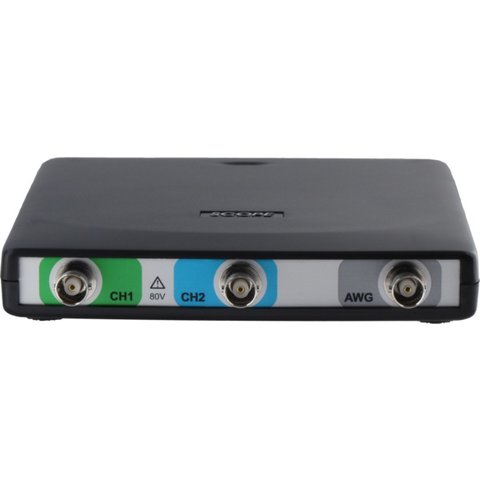

Разъемы ввода/вывода | |||||
Каналы 1 и 2 | BNC, гнездо | ||||
Генератор | BNC, гнездо | ||||
USB | Фиксированный кабель с разъемами USB 2.0 и USB 1.1 типа A, длиной 1,8 м | ||||
Разъем расширения | D-sub 9 контактов, гнездо | ||||
Питание | Разъем питания 3,5 мм | ||||
Дополнительные разъемы I/O | 2 разъема HDMI типа C | ||||
Требования к системе | |||||
Подключение к ПК | USB 1.1, USB 2.0 или новее | ||||
Операционная система | Windows 10 / 11, 32 и 64 бита, Linux (через libtiepie-hw SDK) | ||||
Условия окружающей среды | |||||
Эксплуатация | Температура: 0 до 55°C Относительная влажность: 10% до 90%, без конденсации |
||||
Хранение | Температура: -20°C до 70°C Относительная влажность: 5% до 95%, без конденсации |
||||
Сертификации и соответствия | |||||
Соответствие маркировке CE | Да | ||||
Соответствие RoHS | Да | ||||
EN 55011:2009/A1:2010 | Да | ||||
EN 55022:2006/A1:2007 | Да | ||||
EN 61000-6-1:2007 | Да | ||||
EN 61000-6-3:2007 | Да | ||||
Дополнительное ПО (приобретается отдельно) | |||||
Расширенная память | |||||
ПО для проверки соединения SureConnect | |||||
Гарантия на 5 лет |
Руководство пользователя
Загрузить руководство по эксплуатации TiePie Handyscope HS5-110 (англ.).
Загрузить руководство по ПО для TiePie Handyscope HS5-110 (англ.).
Программное обеспечение
Загрузить программное обеспечение для TiePie Handyscope HS5-110.
Загрузить драйверы для TiePie Handyscope HS5-110.

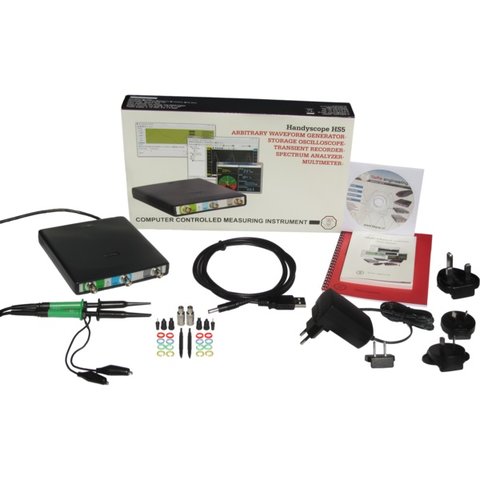

Комплектация

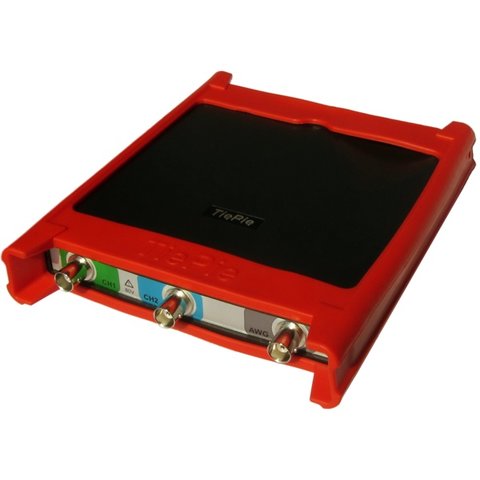

- Цифровой осциллограф TiePie Handyscope HS5-110 — 1 шт.

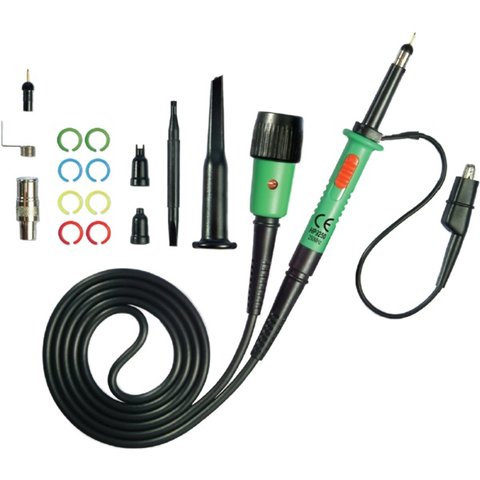

- Щупы 1:1-1:10 - HP-3250I — 2 шт.
- Блок питания Handyscope / WiFiScope — 1 шт.
- Внешний кабель питания для USB-порта — 1 шт.
- Руководство пользователя — 1 шт.
Характеристики
Количество каналов |
|
Тип |
|
Частота дискретизации |
|
Полоса пропускания |
|
Диагональ экрана |
|
Объем памяти |
|
