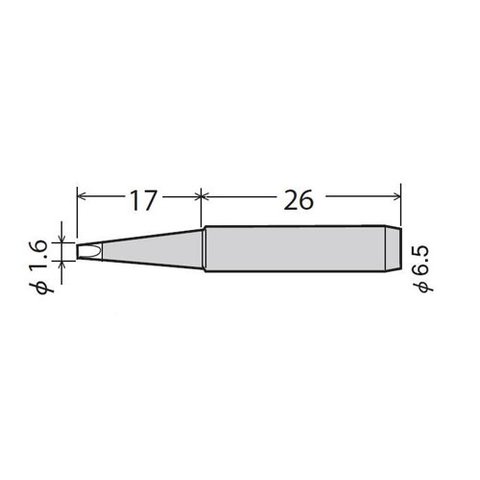

Паяльное жало GOOT PX-60RT-1.6D

Долговечное сменное паяльное жало М-типа используется для точной пайки компонентов печатных плат.

Совместимость

• Паяльная станция GOOT PX-501
• Паяльная станция GOOT PX-501AS
• Паяльная станция GOOT PX-601
• Паяльная станция GOOT PX-601AS
• Паяльная станция GOOT RX-701
• Паяльная станция GOOT RX-701AS
• Паяльная станция GOOT RX-711
• Паяльная станция GOOT RX-711AS
• Паяльник GOOT CXR-31
• Паяльник GOOT CXR-41

Стандартное сменное паяльное жало: B, SB, 1C, 2C, 3C, 4C, 1.2D, 2.4D, 3.2D, 5L, LB.	Сменное паяльное жало с облудой (миниволна): 1CR, 2CR, 3CR, 4CR.

Структура паяльного жала

Паяльное жало имеет основу из чистой меди. Рабочая часть облужена припоем. Внутри жала имеется антипригарная втулка из нержавеющей стали. Для идентификации подлинности жало имеет лазерную гравировку.

Стабильность температуры паяльного жала

График восстановления температуры паяльного жала

График построен по данным, полученным от термопары, контактирующей с жалом при расплавлении припоя размером 5 × 5 мм на поверхность платы.

При смене стандартного жала паяльной станции возникает погрешность индикации температуры из-за различий в форме или весе жала. При возникновении погрешности индикации нужно провести калибровку.

Приблизительная погрешность индикации при смене жала:

Замена паяльного жала

1. Отвинтите накидную гайку.
2. Снимите трубку-кожух и жало.
3. Замените жало и произведите сборку в обратном порядке.

Стальная антипригарная втулка внутри паяльного жала может прикипеть к нагревателю. При замене жала, если она осталась, снимите ее. Регулярное снятие и установка паяльного жала на место предотвратит его прикипание к нагревательному элементу, а значит и возможное повреждение нагревателя при замене жала.

Дополнительная информация

• При использовании свинцовых припоев долговечность паяльного жала может быть ниже, чем при использовании бессвинцовых.
• Запрещается чистить жало с помощью шлифовальной шкурки или напильника.
• Теплопроводность паяльного жала ухудшается, если на него налипают окислы. Для очистки жала используйте влажную целлюлозную губку. При сильном нагаре для очистки используйте очиститель жал GOOT BS-2.
