Комплект для обслуживания фотоэлектрических электроустановок FLUKE SMFT-1000 PRO (5280005)

Код: 912270
Комплект для обслуживания фотоэлектрических электроустановок FLUKE SMFT-1000 PRO (5280005)
Все о товаре
Описание
Доставка
Оплата
Гарантия
343437.36 ₴

Все о товаре

5 (1)
13 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Комплексное профессиональное решение для обслуживания фотоэлектрических систем: анализатор ВАХ SMFT-1000-BP, измеритель освещенности IRR2-BT, токовые клещи i100 AC/DC 100 A, комплект измерительных проводов MC4 Читать далее
343437.36 ₴
343437.36 ₴

Описание

Fluke SMFT-1000 PRO – это комплексное решение для проверки производительности и безопасности фотоэлектрических систем, которое также дает возможность быстро и просто создавать отчеты. Данный многофункциональный тестер оснащен функцией отслеживания I-V кривых.

Разработанный для профессионалов в области солнечной энергетики, предоставляющих услуги установки, ввода в эксплуатацию и обслуживания систем с напряжением до 1000 В постоянного тока, SMFT-1000 предоставляет полное решение для тестирования солнечных энергетических систем, соответствующее стандартам IEC 62446-1. С помощью программного обеспечения TruTest™ от Fluke, данные измерений, полученные в ходе установки и ввода в эксплуатацию солнечных установок, можно легко импортировать, упорядочить и проанализировать для создания удобных отчетов без необходимости брать с собой ноутбук.

Для проведения точных измерений кривых I-V необходимы данные об освещенности и температуре в режиме реального времени. Входящий в комплект измеритель облучения IRR2-BT подключается к SMFT-1000 по беспроводной связи и передает данные в режиме реального времени, обеспечивая наиболее точные измерения кривой I-V. Если беспроводное соединение прерывается по какой-либо причине, IRR2-BT продолжает записывать данные в течение 17 часов, которые впоследствии могут быть сопоставлены с тестами, проведенными с помощью SMFT-1000.

Постоянно менять конфигурацию измерительные проводов при проведении различных тестов – хлопотное дело. Система "Keep the Leads" от Fluke сокращает время, затрачиваемое на настройку, и уменьшает вероятность ошибок пользователя при тестировании солнечных энергетических систем. Это позволяет проводить больше испытаний в полевых условиях за меньшее время.

При снятии показаний кривой I-V в полевых условиях, SMFT-1000 отображает кривую по мере загрузки тестовых данных, в соответствии со спецификациями модуля, определенными производителем. Это позволяет легко сразу подтвердить измерения без использования ноутбука или планшета. Проведите тест кривой I-V на новых установках, чтобы убедиться, что они работают в соответствии со спецификациями объекта, а также чтобы проверить, работают ли существующие модули или цепочки на ожидаемом уровне производительности.

Особенности

  • Универсальное решение для тестирования фотоэлектрических систем, соответствующее стандартам IEC 62446-1 для испытаний категории 1 и категории 2.
  • Измерение напряжения разомкнутой цепи (VOC) на фотоэлектрическом модуле/линии до 1000 В постоянного тока.
  • Измерение тока короткого замыкания (ISC) на фотоэлектрическом модуле/линии до 20 А постоянного тока.
  • Сравнение результатов кривых I-V на месте с данными кривых I-V производителя на экране анализатора.
  • Совместимость с программным обеспечением управления данными Fluke TruTest™.

Технические характеристики

Многофункциональный PV-анализатор SMFT-1000
Сопротивление защитного проводника (RLo)
Отображаемый диапазон Диапазон измерения Разрешение Точность
0,00 Ом - 19,99 Ом 0,20 Ом - 19,99 Ом 0,01 Ом ±(2% + 2 знака)
20,0 Ом - 199,9 Ом 20,0 Ом - 199,9 Ом 0,1 Ом ±(2% + 2 знака)
200 Ом - 2000 Ом 200 Ом - 2000 Ом 1 Ом ±(5% + 2 знака)
Испытательный ток ≥ 200 мА (≤ 2 Ом + Rcomp)
Испытательное напряжение 4 В DC - 10 В DC
Изменение полярности есть
Нулевой испытательный провод (Rcomp) до 3 Ом
Фотоэлектрический модуль/электрическая цепь, напряжение разомкнутой цепи (VOC)
Отображаемый диапазон Диапазон измерения Разрешение Точность
0,0 В - 99,9 В 5,0 В - 99,9 В 0,1 В ±(0,5% + 2 знака)
100 В - 1000 В 100 В - 1000 В 1 В ±(0,5% + 2 знака)
Проверка полярности есть
Фотоэлектрический модуль/электрическая цепь, ток короткого замыкания (Is/c)
Отображаемый диапазон Диапазон измерения Разрешение Точность
0,0 А - 20,0 А 0,2 А - 20,0 А 0,1 А ±(1% + 2 знака)
Сопротивление изоляции RINS
Отображаемый диапазон Диапазон измерения Разрешение Точность
0,00 МОм - 99,99 МОм 0,20 МОм - 99,99 МОм 0,01 МОм ±(5% + 5 знаков)
100,0 МОм - 199,9 МОм 100,0 МОм - 199,9 МОм 0,1 МОм ±(10% + 5 знаков)
200 МОм - 999 МОм 200 МОм - 999 МОм 1 МОм ±(20% + 5 знаков)
Испытательное напряжение при отсутствии нагрузки 50 В/100 В/250 В до 199,9 МОм
500 В/1000 В до 999 МОм
1 В от 0% до +20%
Испытательное напряжение при ≥ 1 мА 250 В при 250 кОм
500 В при 500 кОм
1000 В при 1 MΩ
1 В от 0% до +10%
Испытательный ток мин. 1 мА (при 250 кОм/500 кОм/1 МОм)
макс. 1,5 мА (короткое замыкание)
Устройства защиты от перенапряжения (BV)
Отображаемый диапазон Диапазон измерения Разрешение Точность
0-1000 В постоянного тока 50-1000 В постоянного тока 1 В ±(10% + 5 знаков)
Измерение напряжения переменного/постоянного тока с помощью 4 мм тестовых разъемов
Отображаемый диапазон Диапазон измерения Разрешение Точность
0,0 –99,9 В переменного тока 5,0–99,9 В переменного тока 0,1 В ±(2,5% + 2 знака)
100-700 В переменного тока 100-700 В переменного тока 1 В ±(2,5 % + 2 знака)
0,0–99,9 В постоянного тока 5,0–99,9 В постоянного тока 0,1 В ±(2,5 % + 2 знака)
100-1000 В постоянного тока 100-1000 В постоянного тока 1 В ±(2,5 % + 2 знака)
Обнаружение переменного/постоянного тока есть (автоматическое)
Проверка полярности + / - есть
Переменный/постоянный ток (с токоизмерительными клещами i100)
Отображаемый диапазон Диапазон измерения Разрешение Точность (постоянный, переменный ток 50 Гц/60 Гц)
0,0–100 А постоянного тока 1,0–100 А постоянного тока 0,1 А ±(5% + 2 знака)
0,0–100 А переменного тока TRMS 1,0–100 А переменного тока TRMS ±(5% + 2 знака)
Допуски клещей i100
Отображаемый диапазон Диапазон измерения Выходной сигнал Точность (постоянный, переменный ток 50 Гц/60 Гц)
Н/Д 1–100 А постоянного или переменного тока < 1 кГц 10 мВ/А переменного/постоянного тока ± (1,5% + 0,1 А)
Измерение мощности переменного/постоянного тока (с клещами i100)
Отображаемый диапазон Диапазон измерения Разрешение Точность (постоянный, переменный ток 50 Гц/60 Гц)
0,0 В переменного тока – 700 В переменного тока
0,0 В постоянного тока – 1000 В постоянного тока
5,0 В переменного тока – 700 В переменного тока
5,0 В постоянного тока – 1000 В постоянного тока
0,1 В ± (2,5% + 2 знака)
0 А переменного/постоянного тока - 100 А переменного/постоянного тока 1 А переменного/постоянного тока – 100 А переменного/постоянного тока 0,1 А ± (6,5% + 3 знака)
0 кВт/кВА – 100 кВт/кВА 5 кВт/кВА – 100 кВт/кВА 1 кВт/кВА ± (10% + 4 знака)
Общие характеристики
Многофункциональный PV-анализатор SMFT-1000
Габариты 10 см × 25 см × 12,5 см (3,8 × 9,8 × 4,9 дюйма)
Вес 1,4 кг (3,09 фунта)
Питание 6 AA IEC LR6
Рабочая температура от 0°C до 50°C (от 32°F до 122°F)
Температура хранения от -30°C до 60°C (от -22°F до 140°F), без батарей
Рабочая высота до 2000 м
Высота хранения до 2000 м

Руководство пользователя

PDF Загрузить руководство пользователя для Fluke SMFT-1000 PRO (англ.).

Комплектация

  • Многофункциональный PV-анализатор SMFT-1000 — 1 шт.
  • Рюкзак для инструментов FlukePack30 — 1 шт.
  • Программное обеспечение для управления данными Fluke FLK-TRUTEST-LITE — 1 шт.
  • Беспроводной измеритель солнечного излучения IRR2-BT — 1 шт.

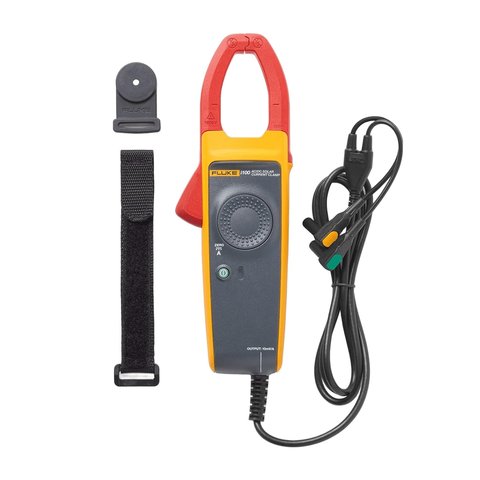

  • Токоизмерительные клещи i100 — 1 шт.
  • Кронштейн для монтажа на панель MB1-IRR (для измерителя излучения) — 1 шт.
  • Адаптер нулевого типа — 1 шт.
  • Внешний температурный датчик 80PR-IRR — 1 шт.
  • Комплект магнитов TPAK — 1 шт.
  • Ремешок для переноски (для SMFT-1000) — 1 шт.
  • Чехол для переноски (для измерителя излучения) — 1 шт.

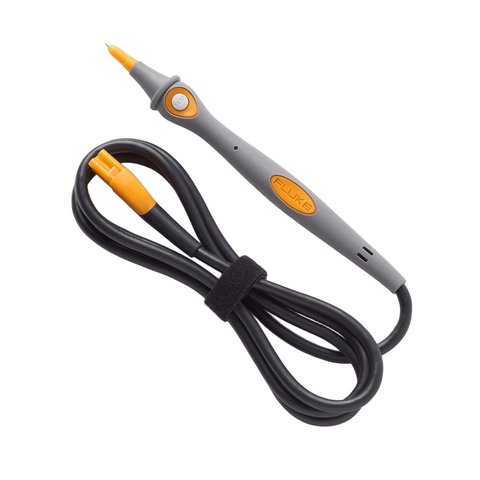

  • Измерительный датчик TP1000 с кнопкой для дистанционного тестирования — 1 шт.
  • Комплект диагностических выводов TL1000-MC4 — 1 шт.
  • Комплект соединительных элементов — 1 шт.
  • Набор предохранителей — 1 шт.
  • Испытательный провод на катушке 30 м TL1000/30M — 1 шт.
  • Комплект измерительных щупов TL1000-KIT — 1 шт.
  • Кабель-переходник IR Optical-to-USB — 1 шт.
  • Щелочные батареи типа АА IEC LR6 (для SMFT-1000, не установлены) — 6 шт.
  • Щелочные батареи типа АА IEC LR6 (для IRR2-BT, не установлены) — 4 шт.
  • Щелочные батареи типа АА IEC LR6 (для i100, не установлены) — 2 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
