Набор антенн ближнего поля с усилителем 20 дБ для ЭМС-диагностики. Измерение магнитного (H20, H10, H5) и электрического (E5) поля до 6 ГГц макс. Читать далее
SIGLENT Tekbox TBPSWA2/20 – это набор антенн ближнего поля с предварительным усилителем 20 дБ для диагностики ЭМС в диапазоне частот от < 1 МГц до 6 ГГц. В комплект входят антенны для измерения магнитного (H20, H10, H5) и электрического (E5) поля. Диапазон частот: номинально до 3 ГГц, возможно использование до 6 ГГц
Особенности
Тонкий корпус для удобного доступа между плотно расположенными компонентами
Экранированные контуры для предотвращения попадания синфазных помех; низкая чувствительность к прикосновениям
Диапазон частот: до 6 ГГц
SMB-разъемы предотвращают перекручивание РЧ-кабеля при сканировании
Изоляция резиновым покрытием
Широкополосный усилитель с коэффициентом усиления 20 дБ
Технические характеристики
Вход
50 Ом, SMA
Выход
50 Ом, SMA
Номинальное напряжение питания
4,5–5 В, тип. 110 мА, разъем Mini-USB-B
Максимальное напряжение питания
5,5 В
Максимальная входная мощность
+10 дБм
Точка сжатия по выходу 1 дБ на частоте 2 ГГц
+20 дБм
Точка пересечения по 3-му порядку при 2 ГГц, Pin = 0 дБм/тон, Δf = 10 МГц
+35 дБм
Обратная изоляция S12, от 0,1 до 6 ГГц
23 дБм
Коэффициент шума на частоте 2 ГГц
от 4,5 до 5 Бм
Габариты
Антенна
Длина
Петля
Наконечник
H20 H-поле
170 мм
20 мм
н/д
H10 H-поле
170 мм
10 мм
н/д
H5 H-поле
170 мм
5 мм
н/д
E5 E-поле
170 мм
н/д
5 мм
Усилитель
48 мм × 63 мм × 20 мм
Комплектация

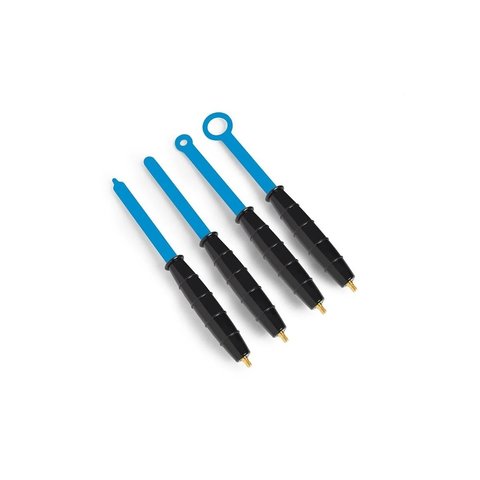

Набор антенн ближнего поля для анализаторов спектра SIGLENT Tekbox TBPSWA2/20:
Антенна для измерения магнитного поля (H20, H10, H5) — 3 шт.
Антенна для измерения электрического поля (E5) — 1 шт.

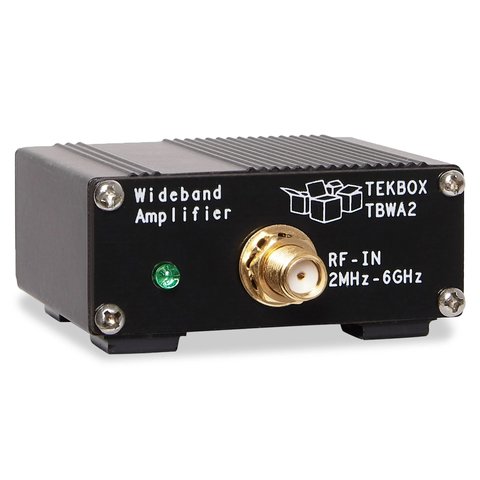

Широкополосный усилитель TBWA2/20 дБ — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
