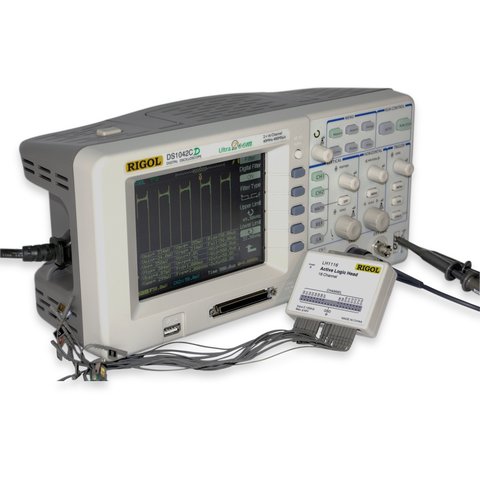

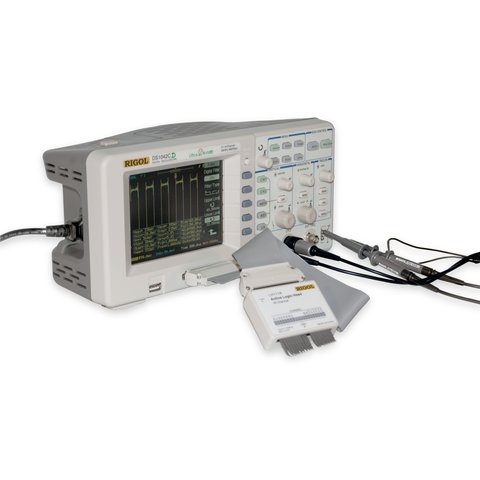

Цифровой осциллограф смешанных сигналов RIGOL DS1042CD
Бренд: RIGOL
Официальный дистрибьютор
Сертификат RIGOL
4.6 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания осциллографа: 40 МГц. Макс. частота дискретизации: в реальном времени 400 Мвыб/с, в эквивалентном режиме 25 Гвыб/с. Читать далее
Снят с производства
Корпоративним клієнтам
Снят с производства

Вас также могут заинтересовать

Цифровой осциллограф RIGOL DS1074Z Plus
Бестселлер
ID: 869161

Цифровой осциллограф RIGOL DS1074Z Plus
5 (2)
29042.00 ₴
Четырехканальный цифровой осциллограф с полосой пропускания 70 МГц, частотой дискретизации 1 Гвыб/с, 7" дисплеем и записью до 30,000 осц/с. 16-канальный логический анализатор.
Наличие на складе:
  • Львов
ID: 869161 7 кг 110, 220
Цифровой осциллограф RIGOL DS1074Z S Plus
ID: 869162

Цифровой осциллограф RIGOL DS1074Z-S Plus
27520.00 ₴
4 аналоговых канала, 16 цифровых каналов (опция), полоса пропускания 70 МГц, частота дискретизации 1 ГВыб/с (8 каналов), 500 МВыб/с (16 каналов), 7" дисплей и запись до 30,000 осц/с. Двухканальный генератор сигналов на 25 МГц.
ID: 869162 6 кг 110, 220

Описание

Особенности

  • Полоса пропускания осциллографа: 40MHz
  • Макс. частота дискретизации: в реальном времени Мвыб/с, в эквивалентном режиме 25 Гвыб/с
  • Количество каналов: 2
  • Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8bit.
  • SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
  • Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
  • Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
  • Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
  • Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
  • Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
  • MASK TESTING - сравнение сигнала с предварительно заданной маской
  • Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
  • 16-канальный логический анализатор в комплекте с активным логическим пробником
  • Дисплей: цветной TFT 64K 320х234
  • Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
  • Файловая система для управления данными в USB флэш-памяти

Руководство пользователя

Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042CD (англ.)

Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042CD (рус.)

Сравнительная таблица серии DS1000CD

Модель DS1102CD DS1062CD DS1042CD DS1022CD
Полоса 100 MHz 60 MHz 40 MHz 25 MHz
Частота дискретизации 400 Мвыб/с / 25 Гвыб/с 400 Мвыб/с / 25 Гвыб/с 400 Мвыб/с / 25 Гвыб/с 400 Мвыб/с / 25 Гвыб/с
Кол-во входов 2+16+1 2+16+1 2+16+1 2+16+1
Память 1 МБ 1 МБ 1 МБ 1 МБ
Дисплей 14,5 см QVGA 14,5 см QVGA 14,5 см QVGA 14,5 см QVGA

Технические характеристики

Входы 2 аналоговых входа + вход внешней синхронизации + 16 входов логического анализатора
Полоса пропускания 40 МГц
Глубина памяти 1 МБ один канал, 512 кБ/канал, 56 кБ (логический анализатор)
Частота дискретизации 400 Мвыб/с аналоговый сигнал,
200 Мвыб/с логический анализатор
Дискретизация в эквивалентном режиме 25 Гвыб/с
Длительность фронта 8,7ns
Развертка 10ns-50s
X-Y Полоса 40MHz
Фаза ±3 градуса
Максимальное входное напряжение аналоговый вход : 400V (DC + AC peak)
логический анализатор: 40V (DC + AC peak)
Порог цифрового компаратора TTL = 1.4V, CMOS = 2.5V, ECL = -1.3V, USER = -8.0~ +8.0V
Синхронизация Edge, Pulse, Slope, Video, Alternate, Pattern, Duration
Источник синхронизации CH1, CH2, Ext, Ext5/5, AC Line
Импеданс входа 1M, 13pF
Чувствительность 2mV/div-5V/div
Вертикальное разрешение 8 bits
Связь по входу DC, AC or GND
Режим самописца 500ms/div-50s/div
Автоматические измерения Vpp, Vmax, Vmin,  Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB
Измерения курсорами ручное, по сигналу, автоматическое
Математика +, - , x, /, Быстрое преобразование Фурье
Память внутренняя: 10 осциллограмм и настроек

USB: BMP, CSV, осциллограммы, настройки

Интерфейс USB device, USB host, RS232, Pass/Fail Output (Isolated)
Дисплей 14,5 см TFT (QVGA, Color LCD), 320 x 234
Питание 100-240V/50W max
Вес 2.3kg
Размеры W x H x D: 303 x 154 x 133mm
Принадлежности 2 пробника (1x/10x), шнур питания, инструкция

Комплектация

2 пробника Руководство Кабель USB
2 пробника Руководство
пользователя,
диск с ПО 		Кабель USB
Aнализатор 16 щупов Кабель
Логический
16-канальный
анализатор		 16 щупов для
анализатора		 Кабель
осциллограф-
анализатор
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
  • с 16-канальным логическим анализатором
Объем памяти
  • 1 МБ
Полоса пропускания
  • 40 МГц
Тип
  • настольный
  • смешанных сигналов
Частота дискретизации
  • 400 МВыб/с
