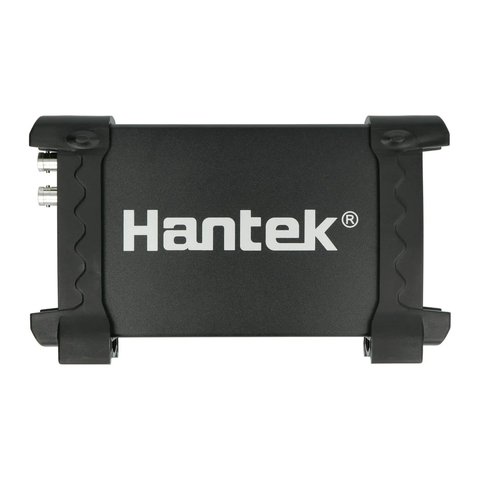

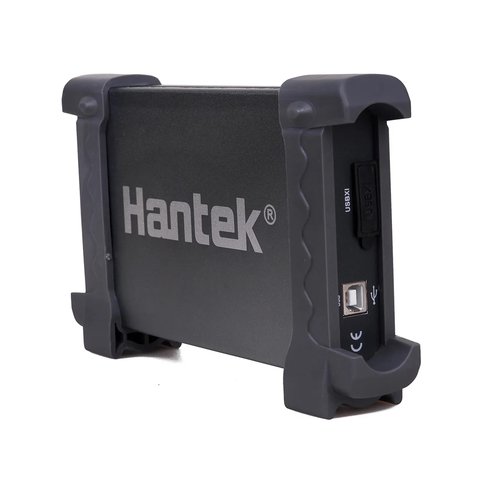

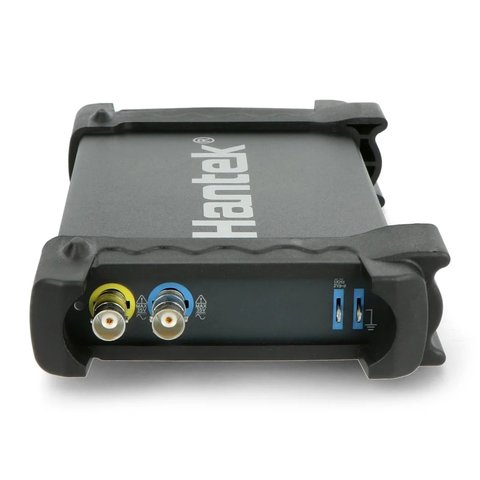

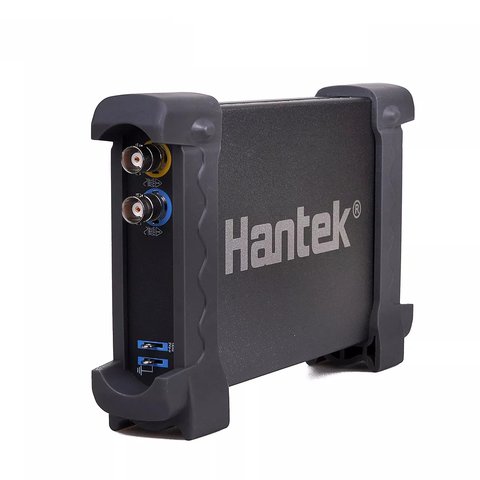

Цифровой USB-осциллограф Hantek 6022BE

Цифровой USB-осциллограф Hantek 6022BE – универсальный двухканальный осциллограф-приставка к ПК. Управление и отображение данных осуществляются персональным компьютером/ноутбуком/нетбуком/планшетом под управлением операционной системы Windows через USB интерфейс.

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

Особенности

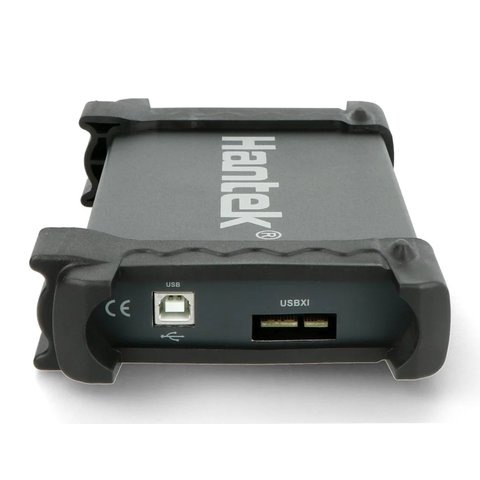

• Интерфейс USB 2.0, не требует внешнего питания.
• Подходит для использования с портативными компьютерами.
• Алюминиевый корпус.
• Может быть расположен как горизонтально, так и вертикально.
• Занимает минимум площади стола.
• Частота дискретизации в реальном времени 48 МВыб/с, полоса пропускания 20 МГц .
• ПО поддерживает Windows 7, Vista, XP, 2000.
• 23 функции измерения, самопроверка.
• Средняя форма сигнала, интенсивность, инвертирование, эмуляция электронного люминофора, сложение, вычитание, умножение, деление, X-Y график.
• Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word.
• Курсорные измерения.
• Математические функции:
  • Сигнал А + сигнал В.
  • Сигнал А — сигнал В.
  • Сигнал А × сигнал В.
  • Сигнал А / сигнал В.
  • Быстрое преобразование Фурье.
• Автоматические измерения.
  • амплитуда основной частоты

  • суммарная амплитуда гармоник
  • шум
  • соотношение сигнал/шум
  • эффективное число бит (разрядность АЦП/ЦАП, необходимое для оптимального соотношения сигнал/шум)
  • соотношение сигнал/шум (вместе с гармониками)
  • коэффициент гармонических искажений
  • среднеквадратичное значение всего сигнала
  • среднеквадратичное значение основной частоты
  • среднеквадратичное значение гармоник и шума
  • максимальное напряжение
  • минимальное напряжение
  • полная амплитуда
  • top напряжение статистического максимума (не считая выбросы)
  • base напряжение статистического минимума
  • middle 50% от top до base
  • среднеквадратичное значение всего измерения
  • амплитуда base — top
  • среднее арифметическое всего измерения
  • среднее арифметическое первого цикла
  • выброс вверх (max-top *100%)
  • выброс вниз
  • длительность периода
  • частота
  • фронт
  • спад
  • скважность по логической 1 и по логическому 0, в процентах
  • длительность лог. 1 и лог. 0
• К одному компьютеру можно подключать несколько устройств.

Технические характеристики

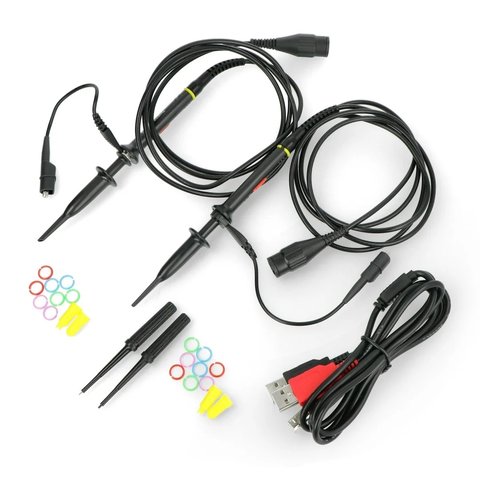

Комплектация

• Цифровой USB-осциллограф Hantek 6022BE — 1 шт.

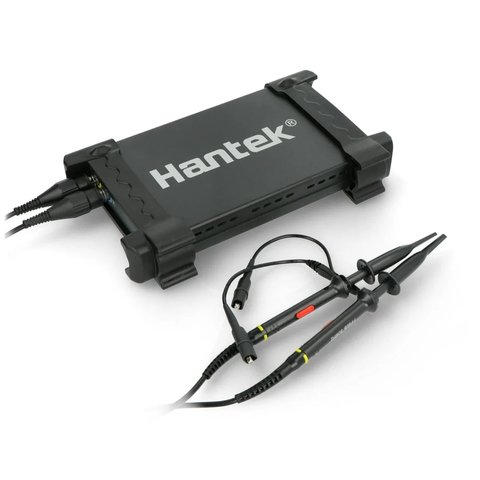

• Щупы — 2 шт.
• Кабель USB — 1 шт.
• Диск с ПО — 1 шт.
