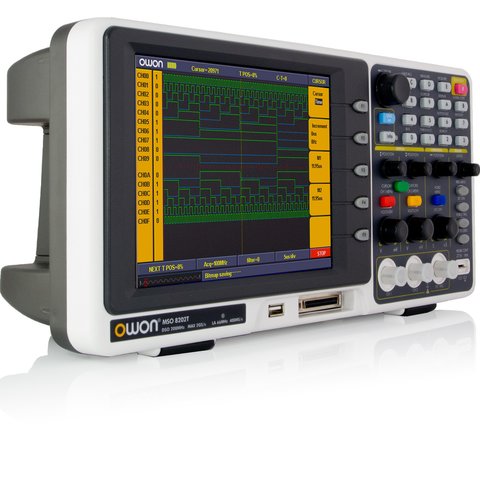

Цифровой осциллограф смешанных сигналов OWON MSO8202T
Код: 856646
Цифровой осциллограф смешанных сигналов OWON MSO8202T
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
Цена ожидается
Все о товаре
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
110, 220 V Гарантия: 12 месяцев
Двухканальный цифровой осциллограф смешанных сигналов с полосой пропускания 200 МГц, частотой дискретизации 2 Гвыб/с, 16-канальным логическим анализатором с полосой пропускания 200 МГц, и 8" дисплеем. Читать далее
Описание
OWON MSO8202T – двухканальный цифровой осциллограф смешанных сигналов с полосой пропускания 200 МГц, частотой дискретизации 2 Гвыб/с, 16-канальным логическим анализатором с полосой пропускания 200 МГц, и 8" дисплеем.
Особенности
- 2 в 1: цифровой осциллограф + логический анализатор
- 8-дюймовый цветной ЖК дисплей
- Поддержка USB для передачи данных на ПК
- Хранение данных на USB-накопителе
- 20 параметров автоматических измерений
- Глубина памяти до 2 МБ
Технические характеристики
| Характеристики цифрового осциллографа | |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации в реальном времени | 2 ГВыб/с (1 ГВыб/с для двух каналов) |
| Горизонтальная шкала | 1 нс/дел ~ 100 с/дел, шаг 1~2~5 |
| Время нарастания (на входе, типично) | ≤1.7 нс |
| Каналы | два канала + внешний запуск |
| Дисплей | 8.0" цветной ЖКД, TFT экран, 640×480 пикс., 65535 цветов |
| Входной импеданс | 1MΩ±2%, параллельно с 15pF±5pF |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное входное напряжение | 400 В (DC + AC PK-PK) |
| Глубина памяти | до 2 МБ |
| Коэффициент ослабления щупа | 1X, 10X, 100X, 1000X |
| Интерполяция | (sin x)/x |
| Вертикальное разрешение (A/D) | 8 бит (2 канала одновременно) |
| Вертикальная чувствительность | 2 мВ/дел ～ 10 В/дел (на входе) |
| Погрешность коэффициента усиления DC | ±3% |
| Погрешность DC (средн.) | >16: ±(3% показания +0.05 дел.) для ΔV |
| Тип запуска | Edge, Video, Alternate, Pulse, Slope |
| Курсорные измерения | ΔV и ΔT между курсорами |
| Математические функции | ＋, －, ×, ÷, БПФ |
| Хранение осциллограмм | 4 осциллограммы |
| Режим запуска | авто, нормальный, единичный |
| Интерфейсы | USB, поддержка USB-накопителя |
| Частотомер | есть |
| Питание | 100 В - 240 В AC RMS, 50/60 Гц, CAT II |
| Предохранитель | 1 A, T grade , 250 В |
| Характеристики логического анализатора | |
| Частота дискретизации в реальном времени | 20 Выб/с - 400 МВыб/с |
| Полоса пропускания | 200 МГц |
| Пороговое напряжение | ±10 В (4 настройки) |
| Диапазон входного сигнала | ±15 В |
| Каналы | 16 |
| Глубина записи | 4 МБ/канал |
| Входной импеданс | 1 МОм ±2% |
| Система данных | бинарная, десятичная, шестнадцатеричная |
| Поиск данных | есть |
| Цифровой фильтр | 0, 1, 2 опционально |
| Хранение настроек | 10 настроек |
Комплектация
- Цифровой осциллограф смешанных сигналов OWON MSO8202T – 1 шт.
- Модуль логического анализатора – 1 шт.
- Щупы – 1 пара
- Кабель питания – 1 шт.
- USB-кабель – 1 шт.
- CD – 1 шт.
- Инструкция – 1 шт.
Осциллографы и работа с ними
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
