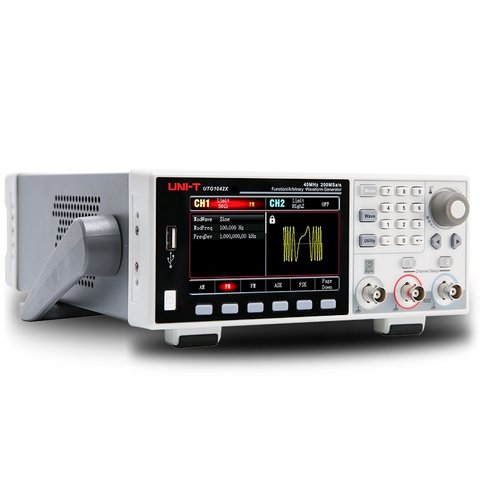

UNI-T UTG1042X – это высокопроизводительный и многофункциональный двухканальный генератор сигналов произвольной формы. С его помощью можно сгенерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений. Благодаря удобному управлению, превосходным техническим показателям и интуитивно понятному графическому интерфейсу, данное устройство можно использовать как в учебных лабораториях, так и для тестирования и на производстве.
Особенности
- Два канала с максимальной выходной частотой 40 МГц и выходной амплитудой 20 В пик-пик.
- Точный и стабильный выходной сигнал с разрешением до 1 мкГц.
- Частота дискретизации 200 Мвыб/с, вертикальное разрешение 16 бит.
- Генерирует сигналы прямоугольной формы (меандр) с максимальной частотой 20 МГц.
- Низкий уровень фазового дрожания.
- Несколько функций аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM.
- Поддержка синусоидальной частоты с разверткой и импульсного выхода.
- Произвольные формы волн могут быть созданы с использованием программного обеспечения на компьютере.
- Оснащен 7-битным аппаратным частотомером.
- 200 встроенных сигналов произвольной формы.
- Стандартный USB-хост и USB-устройство.
- 4,3-дюймовый TFT ЖК-дисплей высокого разрешения.
Технические характеристики
| Каналы |
2 канала |
| Частота дискретизации |
200 Мвыб/с |
| Вертикальное разрешение |
16 бит |
| Количество видов сигналов |
6 стандартных сигналов, 200 встроенных сигналов произвольной формы |
| Формы сигналов |
синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные, AM, FM, PM, ASK, FSK, PSK, PWM, развертка по частоте, пакетный сигнал |
| Режимы работы |
управление выходом, непрерывный, модуляция, частотная развертка |
| Дисплей |
4,3", TFT LCD, WVGA (480×272) |
| Напряжение питания |
100～240 В переменного тока, среднеквадратичное значение (колебания: ±10%), 50 Гц/60 Гц;
100～120 В переменного тока, среднеквадратичное значение (колебания: ±10%), 400 Гц |
| Потребляемая мощность |
˂20 Вт |
| Предохранитель |
2 А, класс Т, 250 В |
| Габариты (Ш×В×Д) |
215 мм × 103 мм × 316 мм |
| Вес |
2,2 кг |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UTG1042X (англ.).
Полные характеристики
Загрузить характеристики для UNI-T UTG1042X (англ.).
Комплектация
- Генератор сигналов UNI-T UTG1042X — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Кабель BNC-BNC — 1 шт.
- BNC-кабель с зажимами типа "крокодил" — 1 шт.
