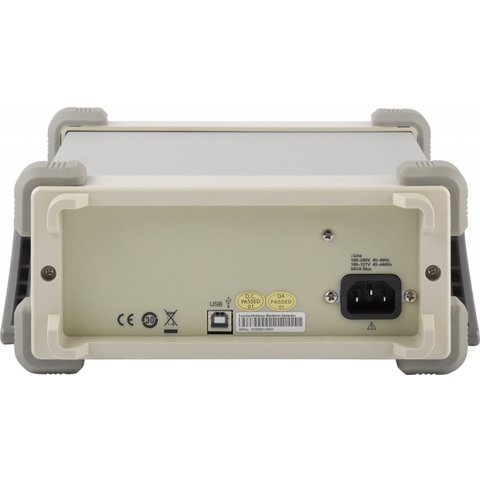

Генератор сигналов SIGLENT SDG810 с инновационной технологией EasyPulse может генерировать цифровые сигналы с низким уровнем дрожания фронта, быстрым нарастанием/спаданием независимо от влияния частоты, в то же время как коэффициент заполнения, фронт и длительность импульса могут быть точно настроены.
| Модель | SDG805 | SDG810 | SDG830 |
|---|---|---|---|
| Макс. выходная частота | 5 МГц | 10 МГц | 30 МГц |
| Каналы | 1 | ||
| Частота дискретизации | 125 МВыб/с | ||
| Длина волны | 16 кБ | ||
| Частотное разрешение | 1 мкГц | ||
| Вертикальное разрешение | 14 бит | ||
| Сигнал | синусоидальный, прямоугольный, пилообразный, имплульсный, гауссовый шум, произвольный, 46 типов встроенных сигналов произвольной формы | ||
| Синусоидальный сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~30 МГц |
| Прямоугольный сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~10 МГц |
| Имплульсный сигнал | 500 мкГц ~ 5 МГц | 500 мкГц ~ 5 МГц | 500 мкГц ~5 МГц |
| Пилообразный сигнал | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц |
| Гауссовый шум | >5 МГц полоса пропускания (-3dB) | >10 МГц полоса пропускания (-3dB) | >30 МГц полоса пропускания (-3dB) |
| Произвольные сигналы | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц |
| Модуляции | AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst | ||
| Стандартные интерфейсы | USB Host & USB Device | ||
| Амплитудный диапазон | 4 мВпп~20 Впп (≤10 МГц) , 4 мВпп~10 Впп (>10 МГц) (высокое сопротивление) | ||
Скачать дополнительную информацию (Data Sheet) для серии SIGLENT SDG800.
