Тестер кабеля Fluke Networks MicroScanner™ (MS2-100) (2772449)
Все о товаре
Описание

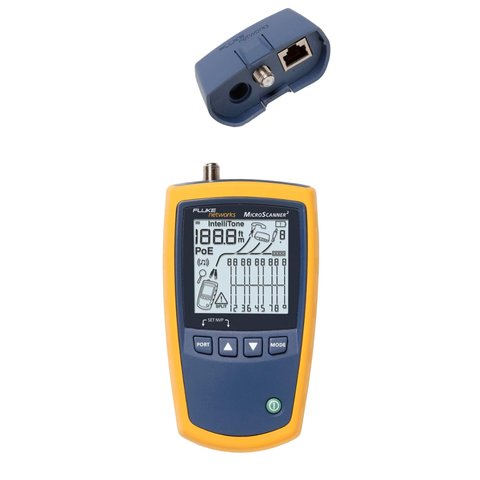

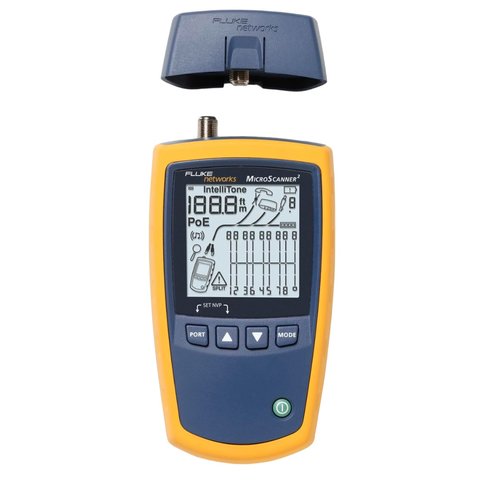

Fluke Networks MicroScanner2 — портативный тестер для проверки и диагностики кабельных систем, сконструированных на основе витой пары и коаксиального кабеля. Поставляется в нескольких разных комплектациях. На этой странице представлен вариант набора MS2-100.
Отныне переключаться между несколькими режимами тестирования не нужно. MicroScanner2 одновременно отображает на экране графическую схему разводки кабелей, длину пар, расстояние до места неполадки, удаленные устройства и пр. К тому же прибор больше не нуждается в дополнительных адаптерах для проверки кабелей передачи звука, данных и видео, ведь поддерживает разъемы RJ11, RJ45 и коаксиальные порты. Для тестирования телефонных и Ethernet-разъемов, а также розеток кабельного телевидения, можно использовать как главный модуль, так и удаленные идентификаторы.
Новый MicroScanner2 позволяет определить наличие коммутатора на противоположном конце или напряжения от телефонной сети, полярность, доступность РоЕ (питание через Ethernet). Прибор предоставляет специалистам мощные визуальные средства для проверки самых распространенных современных сервисов передачи аудио- и видеоданных.
Тестер также оборудован встроенной системой генерации цифровых и аналоговых тональных сигналов IntelliTone, фиксирующей расположение практически любого кабеля или витой пары кабелей независимо от вида рабочей среды.
Используйте цифровой режим для обнаружения высокочастотных кабелей передачи данных (кат. 5е/6/6а) в жгутах, коммутаторах, патч-панелях или настенных розетках.
Используйте аналоговый режим в кабельных системах для передачи голоса (кат. 3 и ниже), а также в коаксиальных системах охраны/сигнализации и оповещения.
Внимание! Тестер кабеля Fluke Networks IntelliTone™ Pro 200 в комплект не входит!
Особенности

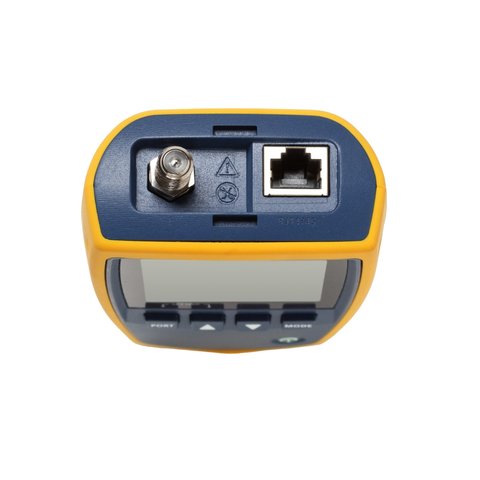

- Модульный порт: совместимость с разъемами RJ45 и RJ11, а также с коаксиальным F (тестирование видео и звука)
- Встроенный рефлектометр: определение расстояния до точки повреждения / обрыва / короткого замыкания, длины кабеля в диапазоне 460 метров
- Функция РоЕ: исключает недостаточный уровень напряжения из перечня вероятных проблем
- Режим подробного просмотра: дополнительная информация о состоянии проверки
- Схема разводки кабелей: отображает вид и место неполадки (некорректная разводка, полярность, расщепленные пары, короткие замыкания, обрывы)
- Идентификация Ethernet-портов и их скорости: 10/100/1000 Мбит/с
- Технология IntelliTone: отслеживает практически любой кабель или витую пару с помощью цифрового и аналогового тонирования. В режиме генерации аналогового сигнала прибор совместим с любым аналоговым щупом.
- Калибровка: NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля. Тестер позволяет определять фактическое значение NVP, если имеется кабель точно известной длины.
- Автовыключение: да, через 10 мин неактивности
- Большой ЖК-дисплей с подсветкой (монохром) и интуитивно понятными обозначениями
- Резиновый чехол: увеличивает долговечность устройства и повышает удобство во время работы
Видео
Технические характеристики
| Разъемы для тестирования | Витая пара: UTP, FTP, 8-контактный терминал SSTP, подходит для 8-контактных (RJ45) и 4-контактных (RJ11) модульных штекеров |
| Коаксиальные разъемы: F-соединитель для кабелей 75 Ом, 50 Ом, 93 Ом | |
| Тестирование длины | диапазон: ≤ 460 м (1500 футов) разрешение: 0,3 м (1 фут) точность: ±4% или 0,6 м (2 фута) / учитывается большее значение схема соединения: стандарт TIA-568A/B дистанционные ID-локаторы |
| Генератор тонального сигнала | Цифровой сигнал генератора IntelliTone: 500 кГц |
| Аналоговые сигналы: 400 Гц, 1 кГц | |
| Определение РоЕ | Прибор отправляет запрос активному оборудованию и проверяет наличие питания по Ethernet (PoE, согласно с 802.3af) |
| Тестирование порта Ethernet | Паспортная скорость портов Ethernet 802.3: 10/100/1000 Мбит/с |
| Источник питания | Тип батареек: щелочные AA (NEDA 15A, IEC LR6), 2 шт. Ресурс: 20 часов работы при обычной эксплуатации Совместимость с литиевыми батареями AA, NIMH, NICAD |
| Температура | хранение: -20°C – +60°C |
| эксплуатация: 0°C – +45°C | |
| Высота | хранение: 12 000 м |
| эксплуатация: 4 000 м | |
| Относительная влажность | 90% (10°C – 35°C) |
| Дисплей | ЖК (LCD) с монохромной подсветкой |
| Удары / вибрация | Соответствие MIL-PRF-28800F для случайной вибрации 2g, 5 - 500 Гц (класс 2) Устойчив к падению с высоты 1 м с адаптером схемы соединения и без |
| Безопасность | Соответствие IEC 61010-1, 3-я редакция |
| Электромагнитная совместимость | EN 61326-1 |
| Габариты тестера | 76 × 163 × 36 мм |
| Вес тестера | 363 г |
Загрузить инструкцию пользователя MicroScanner™ MS-POE (англ.)
Комплектация
- Тестер Fluke Networks MicroScanner2 — 1 шт.
- Батарея щелочная АА — 2 шт.
- Чехол — 1 шт.
- Инструкция (печатная + CD-диск) — 2 шт.
Характеристики
| Измерение длины кабеля |
|
| Тестирование USB-кабеля |
|
| Тестирование витой пары |
|
| Тестирование коаксиального кабеля |
|
| Функция трассоискателя |
|
