Тестер кабеля Fluke Networks MicroScanner™ (MS-POE) (5018508)
Все о товаре
Описание
Fluke Networks MicroScanner PoE — портативный тестер для проверки и диагностики кабельных систем, сконструированных на основе витой пары. Поставляется в нескольких разных комплектациях. На этой странице представлен вариант набора MS-POE.

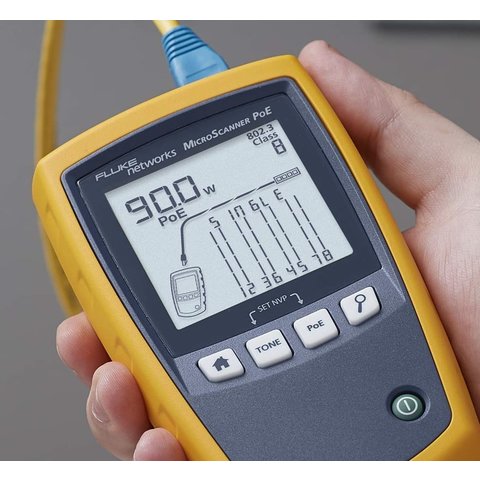

MicroScanner PoE обеспечивает быстрое, простое и четкое тестирование коммуникационных кабелей с питанием по сети (Power over Ethernet). Тестер определяет максимальный класс мощности, который может обеспечить коммутатор согласно со спецификациями 802.3af, 802.3at и 802.3bt, а также отображает класс PoE 802.3 (0-8) или напряжение от пассивных источников PoE.
Это позволяет техникам точно определять проблемы, которые могут влиять на монтаж кабельных систем, сконструированных на основе PoE. MicroScanner PoE также предоставляет информацию о доступных услугах до 10G Ethernet, анализируя, соответствует ли сеть вашим потребностям.

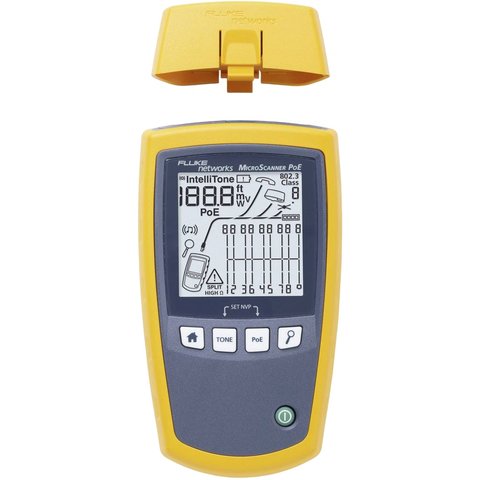

Отныне переключаться между несколькими режимами тестирования не нужно (до 4). Приборы серии MicroScanner одновременно отображают на экране графическую схему разводки кабелей, длину пар, расстояние до места неполадки, удаленные устройства и пр.
Незаменимый инструмент для сетевых инженеров, системных администраторов и других специалистов, имеющих дело с установкой, обслуживанием и устранением неполадок сетевых инфраструктур.
Обратите внимание!
Тестер проверяет максимально доступную мощность, если порт источника настроен только для реакций на запросы аппаратного уровня. Если порт источника настроен реагировать только на запросы LLDP для высоких уровней мощности (классы 5–8), тестер не сможет проверить максимальную мощность, обеспечиваемую этим источником.
Тестер кабеля Fluke Networks IntelliTone™ Pro 200 в комплект не входит.
Рассмотрите комплект MicroScanner™ MS-POE-KIT или закажите щуп отдельно.
Особенности
- Модульный терминал для подключения к телефонному кабелю и кабелю на основе витой пары
- Встроенный рефлектометр: определение расстояния до точки повреждения / обрыва / короткого замыкания, длины кабеля в диапазоне 460 метров
- Режим подробного просмотра: дополнительная информация о состоянии проверки
- Схема разводки кабелей: отображает вид и место неисправности (некорректная разводка, полярность, расщепленные пары, короткие замыкания, обрывы)
- Идентификация Ethernet-портов и их скорости: 10/100 Мбит/с, 1/2,5/5/10 Гбит/с
- Отображение "HIGH Ω" при превышении сопротивлением кабеля отметки 12,5 Ом
- Технология IntelliTone: отслеживает практически любой кабель или витую пару с помощью цифрового и аналогового тонирования. В режиме аналогового сигнала реализована функция SmartTone™ для идентификации кабелей в пучках
- Калибровка: NVP с возможностью пользовательских настроек для витой пары. Тестер позволяет определять фактическое значение NVP, если имеется кабель точно известной длины
- Большой ЖК-дисплей с подсветкой (монохром) и интуитивно понятными обозначениями
Видео
Технические характеристики
| Тестирование | Кабели: витая пара UTP, FTP |
| Коннекторы: 8-контактный терминал, подходит для 8-контактных (RJ45) и 4-контактных (RJ11) модульных штекеров | |
| Тестирование длины | диапазон: ≤ 460 м (1500 футов) разрешение: 0,3 м (1 фут) точность: ±4% или 0,6 м (2 фута) / учитывается большее значение Погрешность NVP считается дополнительной ошибкой |
| Генератор тонального сигнала | Поддержка генерации тонального сигнала и формирования кабельной схемы с помощью цифрового детектора IntelliTone™ |
| Генерация 4-х тонов, совместимых с типичными аналоговыми детекторами | |
| Функция SmartTone™ обеспечивает положительную идентификацию проводов в пучках при использовании IntelliTone или аналогово детектора | |
| Определение РоЕ | Прибор отправляет запрос активному оборудованию и проверяет наличие 802.3af, at, bt и устройств, совместимых с UPOE (универсальный стандарт передачи питания через Ethernet) |
| Тестирование порта Ethernet | Паспортная скорость портов Ethernet 802.3: 10/100 Мбит/с, 1/2,5/5/10 Гбит/с |
| Источник питания | Тип батареек: щелочные AA (NEDA 15A, IEC LR6), 2 шт. Ресурс: 20 часов работы при обычной эксплуатации Совместимость с литиевыми батареями AA, NIMH, NICAD |
| Температура | хранение: -20°C – +60°C |
| эксплуатация: 0°C – +45°C | |
| Высота | хранение: 12 000 м |
| эксплуатация: 4 000 м | |
| Относительная влажность | 90% (10°C – 35°C) |
| Дисплей | ЖК (LCD) с монохромной подсветкой |
| Удары / вибрация | Соответствие MIL-PRF-28800F для случайной вибрации 2g, 5 - 500 Гц (класс 2) Устойчив к падению с высоты 1 м с адаптером схемы соединения и без |
| Безопасность | Соответствие IEC 61010-1, 3-я редакция |
| Электромагнитная совместимость | EN 61326-1 |
| Габариты тестера | 76 × 163 × 36 мм |
| Вес тестера | 247 г |
Загрузить руководство пользователя MicroScanner™ MS-POE (англ.)

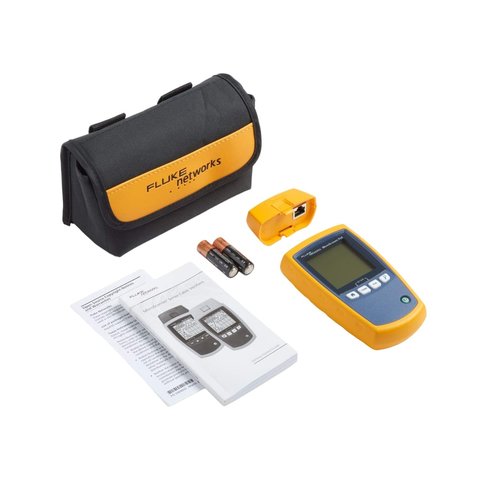

Комплектация

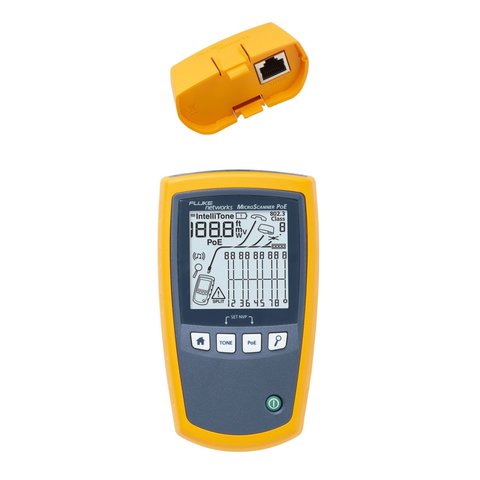

- Тестер Fluke Networks MicroScanner POE с адаптером MS-POE Wiremap — 1 шт.
- Батарея АА — 2 шт.
- Сумка — 1 шт.
- Инструкция (многоязычная) — 1 шт.
Характеристики
| Измерение длины кабеля |
|
| Тестирование витой пары |
|
| Тестирование коаксиального кабеля |
|
| Функция трассоискателя |
|
