Тестер кабеля Fluke Networks DSX2-8000 INT (4954538)
Код: 917813
Тестер кабеля Fluke Networks DSX2-8000 INT (4954538)
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
Цена ожидается
Все о товаре
Видео
Новинка
1.3 кг Гарантия: 12 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Стандарты теста: TIA — кат. 3, 4, 5, 5e, 6, 6A, 8 (568-C.2); ISO/IEC — класс: C и D, E, EA, F, FA и I / II. Макс. частота: 2000 МГц. Экран: LCD/5,7". Встроенный адаптер Wi-Fi Читать далее
Описание

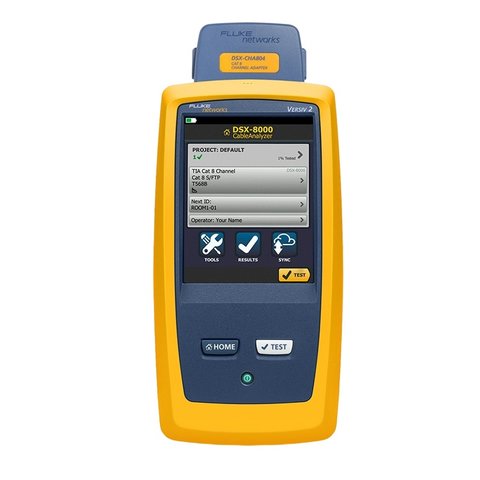

Fluke Networks DSX2-8000 INT — анализатор для тестирования и сертификации структурированных медных кабельных систем (СКС) на базе модульной платформы Versiv2. Точно определяет место и причину неполадки по всей длине кабеля и рекомендует необходимые для ее устранения действия.
DSX2-8000 INT незаменим при работе с сетевыми развертками Ethernet до 40 Гбит/с. Частотный диапазон 2 ГГц позволяет тестировать все стандарты существующих кабелей: категории 3, 5, 5e, 6, 6A, 8 и классы C и D, E, EA, F, FA и I/II. Тестовый штекер обеспечивает результаты с точностью уровня 2G/VI, необходимым для полевого мониторинга кабелей вышеупомянутых классов и категорий.
Приборы серии DSX CableAnalyzer способны определять фактическое состояние экрана и расстояние до повреждений. Это ведущая функция для центров обработки данных и установок категории 8, где целостность экранирования критически важна в аспекте сохранения производительности и профилактического обслуживания экранированных кабельных сетей.
Обратите внимание!
DSX-5000 совместим с модулем 8000, но адаптеры DSX-8000 невозможно подключить к 5000.
Модификация DSX-8000 работает только с соответствующим модулем 8000.
Особенности
- Первый полевой тестер, поддерживающий измерение асимметрии, включая потери поперечного преобразования (TCL) и затухание на удаленном конце (ELTCTL)
- Продолжительность тестирования:
- Cat 5e или 6 / класс D или E: 7 секунд
- Cat 6A / класс ЕА: 8 секунд
- Cat 8 / класс I и II: 16 секунд
- Уникальный PLA (Permanent Link Adapter) со стандартизированной вилкой RJ45 «Jupiter»
- Программное обеспечение LinkWare™ и облачная служба управления результатами исследований LinkWare™ Live:
- автоматические обновления
- отслеживание тестирования и каждого проекта на объекте с любого смарт-устройства
- мгновенные уведомления о неправильных параметрах
- Технология ProjX™ (в сочетании с приложением LinkWare PC management software): управление 12 тысячами результатов тестирования кабелей Cat 6A с полноценной графикой
- Пользовательский интерфейс Taptive™:
- емкостный сенсор 5,7ʺ
- легкий доступ с экрана ко всем пунктам меню
- анимированные инструкции для быстрой настройки конфигурации тестера
- Встроенный Wi-Fi модуль
- Поддержка кабельных систем EtherNet/IP™, PROFINET, ModBus TCP™ и других протоколов, а также терминалов M12 и ix Industrial®
- Соответствие стандарту ANSI/TIA-1152-A для тестируемого оборудования уровня 2G подтверждено лабораторией Intertek (ETL): соблюдение строжайших требований к точности показаний в области измерений
Видео
Технические характеристики
| Стандарты тестирования | ||
|---|---|---|
| TIA 568 | Категории 3, 4, 5, 5e, 6, 6A, 8 | |
| ISO/IEC | Классы: C и D, E, EA, F, FA и I / II | |
| Максимальная частота | 2000 МГц | |
| Типы кабелей | ||
| Витая пара (LAN экранированный / неэкранированный) |
TIA: CAT 3, 4, 5, 5e, 6, 6A, 8 (стандартно) | 100 Ом |
| ISO/IEC класс C, D, E, EA (стандартно), F и FA (опция) | 100 Ом / 120 Ом | |
| Адаптеры со стандартным интерфейсом соединения | ||
| Permanent Link (тестирование постоянной линии) |
тип штекера: экранированный RJ45 (в комплекте) тип штекера: Tera, ARJ45/GG45 (опция) |
|
| Channel (адаптер для каналов) | тип гнезда: экранированный RJ45 (в комплекте) тип гнезда: Tera, GG45/ARJ45 (опция) |
|
| Тестирование | ||
| Cat 5e или 6 / класс D или E | продолжительность: 7 секунд | |
| Cat 6A / класс ЕА | продолжительность: 8 секунд | |
| Cat 8 / класс I и II | продолжительность: 16 секунд | |
| Поддерживаемые параметры тестирования (Зависит от стандарта: выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
Схема соединений Длина Задержка распространения Смещение задержки Сопротивление петли постоянного тока Асимметрия сопротивления между парами Асимметрия сопротивления пары Вносимые потери (затухание) Обратные потери (RL) Обратные потери синфазного сигнала (CMRL) Перекрестные помехи на ближнем конце (NEXT) Перекрестные помехи на дальнем конце (FEXT) Соотношение затухания к перекрестным помехам (ACR-N) Соотношение перекрестных наводок к сигналу на дальнем конце (ACR-F (ELFEXT)) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT Суммарное значение ACR-N Суммарные наводки на ближнем конце NEXT (PS ANEXT) Суммарное внешнее затухание NEXT на дальнем конце (PS AACR-F) Соотношение синфазного и дифференциального режимов NEXT (CDNEXT) Потери поперечного преобразования (TCL) Эквивалентные потери поперечного преобразования во время передачи (ELTCTL) |
|
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и тока 100 мА. Случайное перенапряжение в сети ISDN повреждений не вызовет |
|
| Длина кабеля (витая пара) | Без дистанционного управления | С дистанционным управлением |
| 800 м (2600 футов) | 150 м (490 футов) | |
| разрешение: 0,1 м (1 фут) | ||
| точность: 0 – 150 м: ± (0,3 м + 2 %) 150 – 800 м: ± (0,3 м + 4 %) |
точность: ± (0,3 м + 2 %) |
|
| Задержка распространения | 4000 нс | 750 нс |
| разрешение: 1 нс | ||
| точность: 0 – 750 нс: ± (2 нс + 2 %) 750 – 4000 нс: ± (2 нс + 4 %) |
точность: ± (2 нс + 2 %) |
|
| Разница задержек | диапазон | 0 – 100 нс |
| разрешение | 1 нс | |
| точность | ± 10 нс | |
| Тестирование сопротивления петли постоянного тока | диапазон | 0 – 540 Ом |
| разрешение | 0,1 Ом | |
| точность | ± (1 Ом + 1%) | |
| Время восстановления после перегрузки | ˂10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении |
|
| Встроенный адаптер Wi-Fi | Соответствие стандартам IEEE 802.11 a/b/g/n | 2 диапазона: 2,4 ГГц / 5 ГГц |
| Общие характеристики | ||
| Дисплей | проекционно-емкостный сенсор | 5,7ʺ / LCD |
| Корпус | пластик с ударопрочным покрытием | |
| Питание | Блок литиево-ионных батарей | 7,2 В |
| Время работы от аккумулятора | 8 часов | |
| Время зарядки (в выключенном состоянии) | 4 часа (от 10% до 90% заряда) | |
| Температура | эксплуатация | 0°C – 45°C |
| хранение | -10°C – +60°C | |
| Относительная влажность | 0% – 90% | 0°C – 35°C / 32°F – 95°F |
| Вибрация | Случайная, 2 g, 5 – 500 Гц | |
| Ударопрочность | Выдерживает падение с высоты 1 м с модулем, с адаптером и без | |
| Безопасность | CSA 22,2 №61010 ІЕС 61010-1, 3 редакция |
|
| Электромагнитная совместимость | EN 61326-1 | |
| Габариты | Главный блок Versiv с установленным модулем DSX и элементом питания | 667 × 133 × 279 мм (2,62 × 5,25 × 11,0ʺ) |
| Вес | Главный блок Versiv с установленным модулем DSX и элементом питания | 1,28 кг |
| Многоязычный интерфейс | английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский | |
Сравнительная таблица
| Параметр/модель тестера | DSX-602-PRO INT | DSX2-5000 INT | DSX2-8000 INT |
| Среда передачи данных | медь | медь/оптика | медь/оптика |
| Сертификация витой пары, категория | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A, 8 |
| Сертификация витой пары, класс | C, D, E, Ea | C, D, E, Ea, F, Fa | C, D, E, Ea, F, Fa, I и II |
| Скорость Ethernet | 10 Гбит/с | 10 Гбит/с | 40 Гбит/с |
| Частотный диапазон | 500 МГц | 1000 МГц | 2000 МГц |
| Уровень точности | IIIe (IV) | V | VI/2G |
| Продолжительность теста для категории 6А | 10 сек | 10 сек | 8 сек |
| Память (запись результатов тестирования) | 12 000 | 12 000 | 12 000 |
| Возможность расширения памяти | SD | SD | SD |
| Время работы от батареи Li-Ion | 8 часов | 8 часов | 8 часов |
| Сенсорный цветной дисплей | + | + | + |
| Встроенный Wi-Fi | + | + | + |
| ПО для обработки результатов | + | + | + |
| Сертификация витой пары до CAT 6A (RJ45) | + | + | + |
| Сертификация витой пары F, Fa (TERA) | — | опция | опция |
| Сертификация витой пары CAT 8.1 (RJ45) | — | — | + |
| Модули оптического тестера OLTS (MM/SM) | — | — | опция |
| Рефлектометр (OTDR) | — | опция | опция |
| Модули для сертификации коаксиала | — | опция | опция |
| Модули для сертификации Industrial Ethernet M12 | — | опция | опция |
| Модули для сертификации патч-кордов | опция | опция | опция |
| Интервал между калибровками | 1 год | 1 год | 1 год |

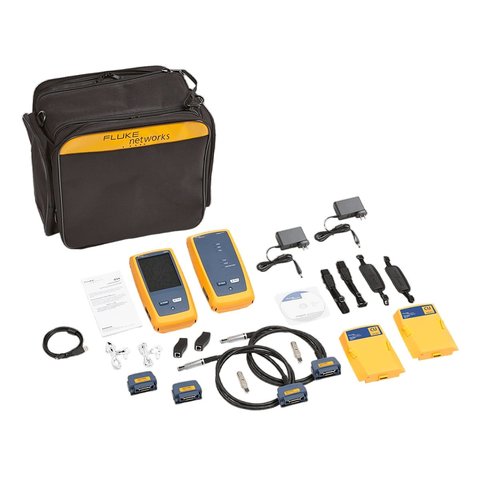

Комплектация

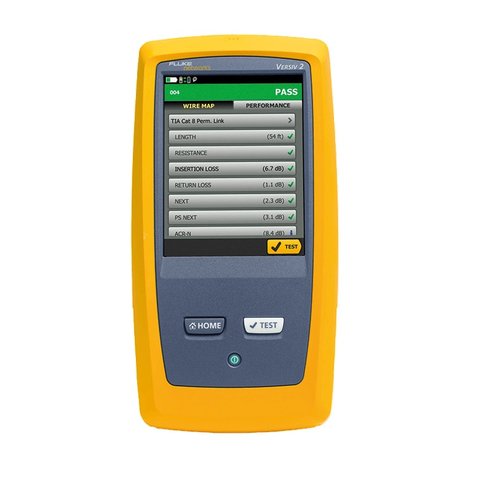

- Основной Local блок (Versiv2 + аккумулятор) — 1 шт.

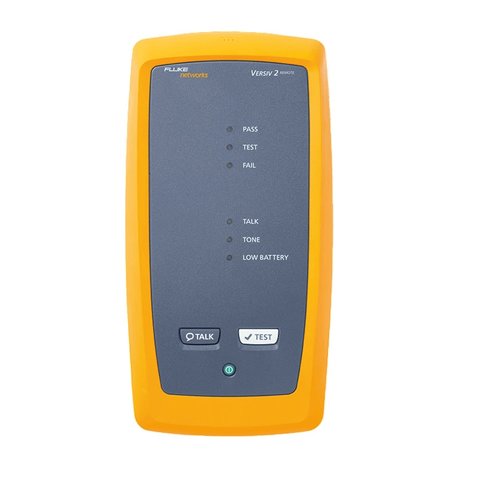

- Удаленный Remote блок (Versiv2 + аккумулятор) — 1 шт.

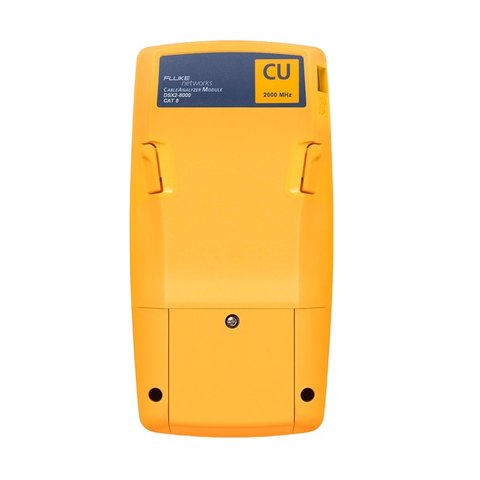

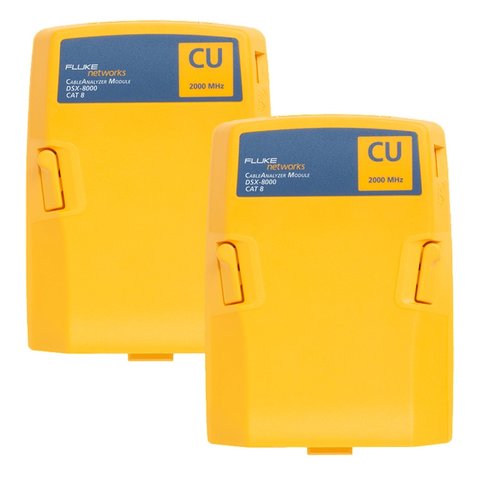

- Модуль Copper DSX-8000 (2 ГГц) — 2 шт.

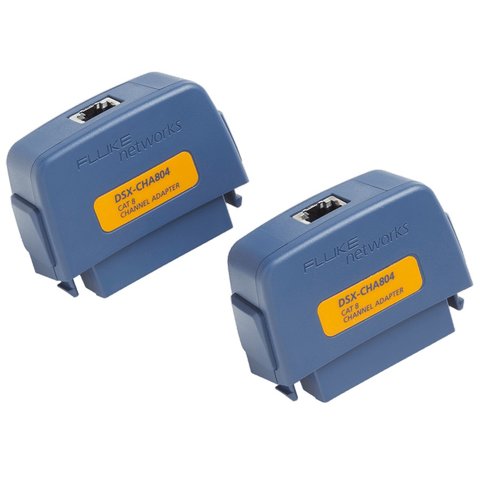

- Комплект 2 × Channel-адаптеров CAT 8 — 1 шт.

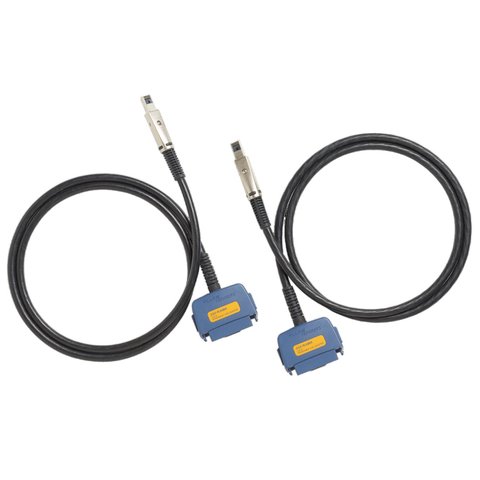

- Комплект 2 × Permanent Link адаптеров CAT 8 — 1 шт.
- Адаптер RJ45/RJ45 — 2 шт.
- Гарнитура — 2 шт.
- AxTalk — 2 шт.
- Micro-USB кабель — 1 шт.
- Плечевой ремешок — 2 шт.
- Наручный ремешок — 2 шт.
- Зарядное устройство (АС) — 2 шт.
- Мягкая сумка для хранения и транспортировки — 1 шт.
- Программное обеспечение (CD-диск) — 1 шт.
- Сертификат калибровки — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
