Тестер кабеля Fluke Networks IntelliTone™ Pro 200 LAN Toner (MT-8200-60-KIT) (4586068)
Все о товаре
Описание
Комплект для трассировки кабелей IntelliTone™ Pro 200 для сети LAN (генератор сигнала + детектор) — выдающееся и пока единственное решение, позволяющее быстро и правильно обнаружить любой вид скрытого или сложенного в жгут кабеля/пары проводов, используемых для передачи данных, аудио и видео.
Это тоновый генератор и датчик сетевых кабелей, которые одновременно обеспечивают генерацию аналогового (500 - 1200 Гц) и цифрового сигнала. Цифровой режим отслеживает и определяет расположение кабелей для передачи данных в активных сетях. А аналоговый режим (для неактивных сетей) изолирует отдельные провода или их пары.
Технология IntelliTone решает такую сложную задачу, как поиск, выделение и проверка кабелей на целостность. Процесс базируется на подаче в кабель интеллектуального синхронизированного цифрового сигнала, образованного из нескольких типов тонов.
В свою очередь аналоговые сигналы генерируются в 4 различных типах (SmartTone). Они постоянно чередуются при замыкании тестируемой пары, а детекторы IntelliTone Pro позволяют обнаруживать этот сигнал (или любой другой аналоговый, генерируемый другими тестерами).
Применение: кабельные системы, включая кабели типа STP и UTP; коаксиальный кабель 75 и 50 Ом; двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T. Набор идеально подходит для обнаружения скрытых проводов – под полом, за потолком, в стенах и т.д.
Особенности
- Комплект Fluke Networks IntelliTone™ Pro 200 LAN Toner (MT-8200-60-KIT):
- Идентифицирует кабели там, где другим приборам это не под силу
- Обработка сигнала IntelliTone устраняет влияние шумов и ложных сигналов
- Точное обнаружение пар проводов с помощью встроенной функции аналоговой генерации тона SmartTone
- Безопасная и точная генерация тона в активных сетях
- Тесты на целостность кабеля «витая пара» между двумя точками (обрывы, замыкания, обратные пары); устраняет потребность в дополнительном диагностическом приборе
- Идентификация и диагностика Ethernet-линий 10 Мбит/с; 100 Мбит/с; 1 Гбит/с с индикацией сетевого адаптера/концентратора
- Проверка при монтаже схемы соединений (CableMap) витой пары

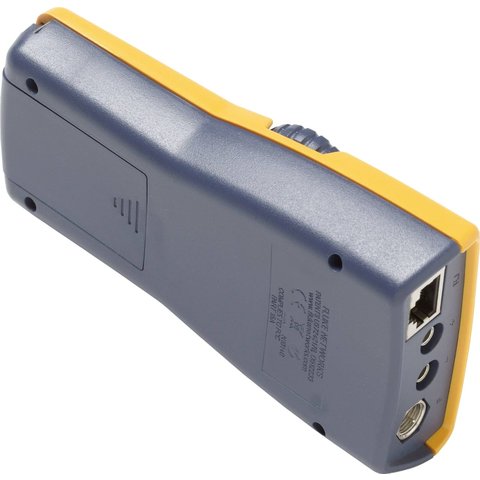

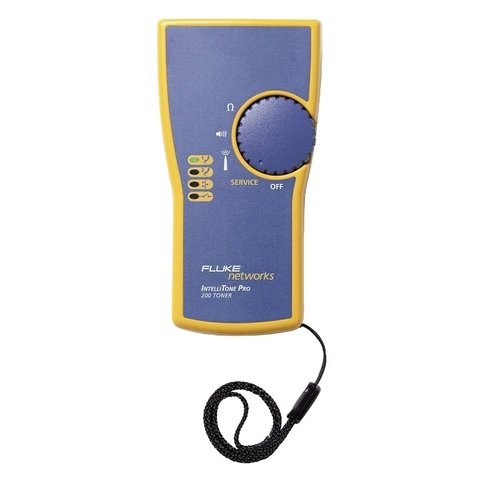

- Тональный генератор IntelliTone™:
- Подача тона в активное оборудование сети, снижение вероятности ошибки при поиске кабеля
- Штекерные терминалы позволяют использовать только нужные провода и упрощают их замену
- Идентификация сопротивления и проверка функции цифровой/аналоговой генерации тона
- Поворотный переключатель: простой переход между выполняемыми функциями
- Автовыключение: да, через 2,5 часа неактивности

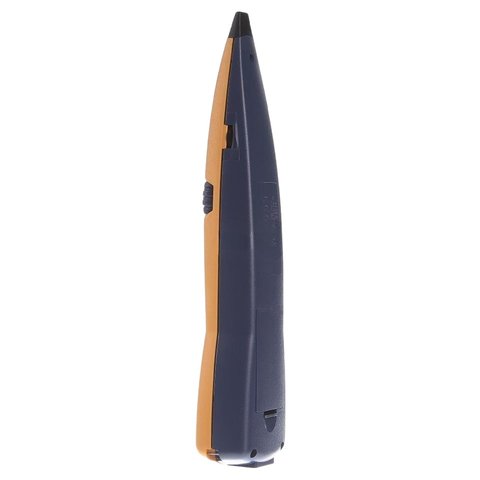

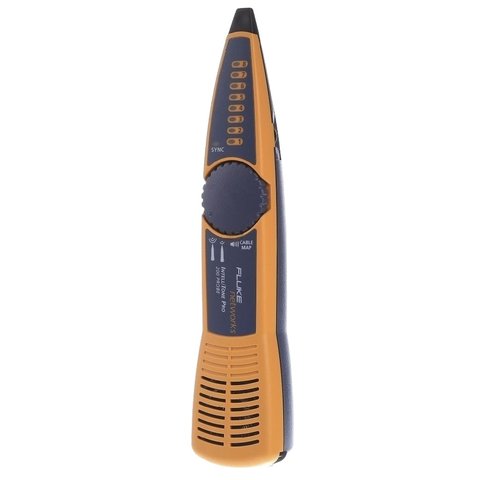

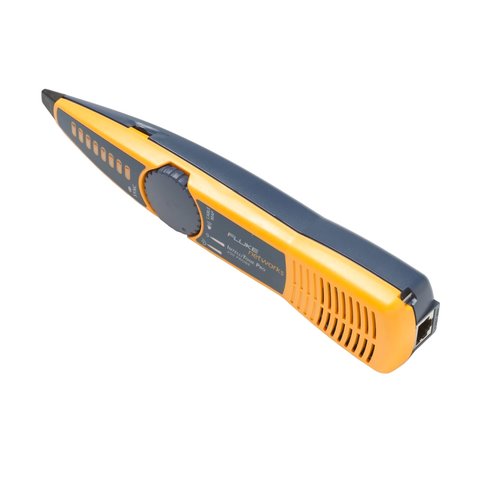

- Индуктивный щуп IntelliTone™:
- 8-уровневый светодиодный индикатор облегчает фиксацию сигнала в шумных помещениях
- Светодиод SYNC указывает на наличие сигнала IntelliTone и отображает состояние батареи при включении
- 2 цифровых режима обнаружения: определяет расположение кабеля на расстоянии; идентифицирует кабели в жгутах или на коммутационных панелях
- Заглушка работает с функцией CableMap, устраняя потребность в отдельном приборе для проверки схемы соединений
- Поворотный переключатель: экономит время и позволяет выбрать необходимый режим генерации тона на детекторе, а не на источнике сигнала
- Автовыключение: да, через 1 час неактивности
Видео
Технические характеристики
| Тональный генератор IntelliTone™ | ||
|---|---|---|
| Выходная мощность | 5 В пик-пик | |

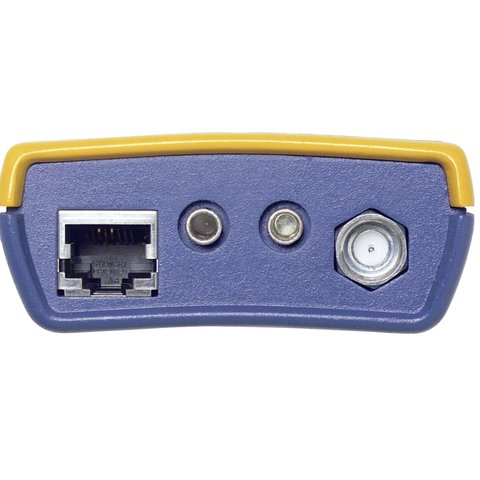

| Интерфейс тонального генератора | Основной порт Mod8 для генерации тона на всех 4 парах кабелей UTP/STP терминал "F" для коаксиальных кабелей штекерные терминалы (2) |
|
| Частота | Сигнал IntelliTone: закодированный цифровой сигнал Аналоговый сигнал SmartTone: 500-1200 Гц, 4 типа сигналов |
|
| Управление | поворотный переключатель | |
| Габариты | 141 × 75 × 32 мм (5,54 × 2,94 × 1,25 дюйма) | |
| Индуктивный щуп IntelliTone™ | ||
| Индикаторы | 8 светодиодных индикаторов + Sync | |
| Аудио | IntelliTone: звуковые файлы, управляемые микропроцессором | |
| Аналоговый тон: обнаруженный сигнал тонального генератора | ||
| Управление | поворотный переключатель / регулятор уровня громкости | |
| Определение тонального сигнала | Определяет цифровой сигнал IntelliTone™ в тестах на обнаружение, изолирование и при проверке схемы соединения (функции Locate, Isolate и CableMap) Определяет аналоговый сигнал SmartTone (500–1200 Гц), а также сигнал других аналоговых тональных генераторов |
|
| Интерфейс тонального генератора | Основной порт Mod8 для проверки схемы соединения по всем 4 парам кабелей UTP/STP | |
| Габариты | 222 × 48 × 32 мм (8,73 × 1,88 × 1,26 дюйма) | |
| Общие характеристики | ||
| Температура | хранение: -20 — +60°С / -4 — +140°F | |
| эксплуатация: 0 — +40°С / +32 — +104°F | ||
| Относительная влажность (без конденсации) | 95% (10 – 35°C / 50 – 95°F) 75% (35 – 40°C / 95 – 104°F) неконтролируемая: ˂ 10°C (50°F) |
Удары / вибрация | Соответствие MIL-PRF-28800F для случайной вибрации 2g, 5 - 500 Гц (класс 2) Устойчив к падению с высоты 1 м |
| Высота эксплуатации над уровнем моря | 3 000 м | |
| Электромагнитная совместимость | EN 61326-1 | |
| Питание | щелочная батарея 9 В (NEDA 1604A или IEC 6LR61) ресурс: 20 ч |
|
Сравнительная таблица
| Параметр/модель тестера | Pro3000 Kit | PRO3000F50-KIT | Intellitone Pro 200 |
| Аналоговый генератор сигнала | + | + | + |
| Цифровой генератор сигнала | — | — | + |
| Технология SmartTone™ | + | + | + |
| Идентификация кабеля без сигнала | + | + | + |
| Идентификация активного кабеля | — | — | + |
| Фильтр частоты 50 Гц | — | + | — |
| Разъем для наушников: 3,5 мм | + | + | — |
| Сменный наконечник | + | + | — |
| Автовыключение | — | щуп: 5 мин | генератор: 2,5 ч / щуп: 1 ч |
| Индикатор уровня сигнала | — | — | + |
| Код товара | Masteram: 917797 Fluke Networks: 26000900 |
Masteram: 917802 Fluke Networks: 4962088 |
Masteram: 917799 Fluke Networks: 4586068 |
Загрузить инструкцию Fluke Networks IntelliTone™ Pro 200 LAN Toner (MT-8200-60-KIT) (англ.)

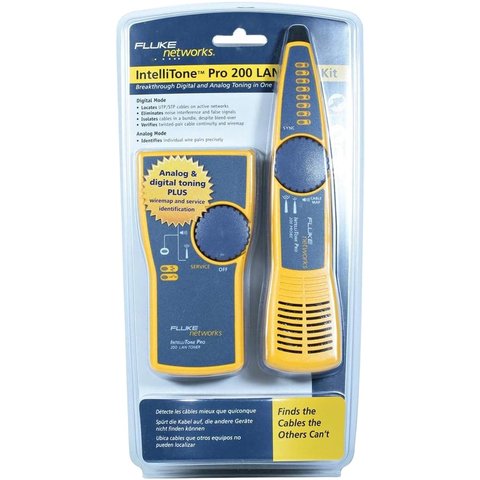

Комплектация
- Генератор сигнала IntelliTone™ Pro 200 для сети LAN — 1 шт.
- Индуктивный щуп IntelliTone™ — 1 шт.
- Коаксиальный адаптер «F» — 1 шт.
- Комплект коммутационных кабелей RJ45/ RJ11 — 1 шт.
- Тестовый кабель «крокодил» — 1 шт.
- Батарея 9 В — 2 шт.
- Ремешок — 1 шт.
- Инструкция (CD-диск) — 1 шт.
Характеристики
| Измерение длины кабеля |
|
| Тестирование USB-кабеля |
|
| Тестирование витой пары |
|
| Тестирование коаксиального кабеля |
|
| Функция трассоискателя |
|
