Токоизмерительные клещи Fluke 376 FC c набором ручного инструмента (5195061)

Комплект Fluke IB376KEUR предназначен для работы с высоковольтным оборудованием и его диагностикой, ремонта и регулировки электросетей.

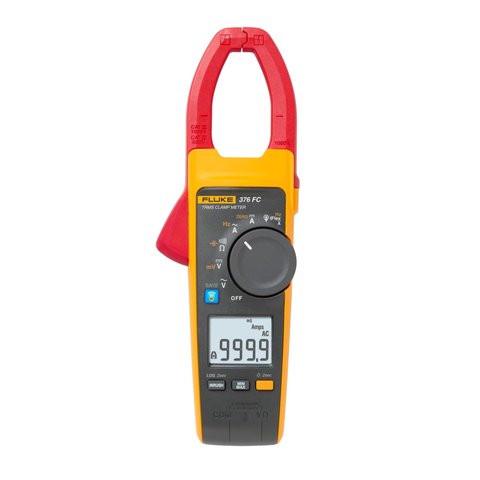

True RMS-токовые клещи Fluke 376 FC гарантируют точные показания даже при измерении больших токов. Автоматическое сохранение пиковых показаний на ряду с функцией для точного измерения пускового тока помогает в поиске кратковременных аномалий.

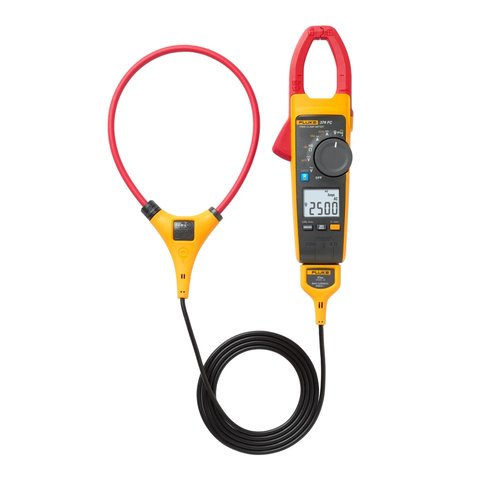

Гибкий токовый датчик IFlex расширяет рабочий диапазон до 2500 А и позволяет инспектировать проводники в труднодоступных местах большой скученности коммуникаций.

Диэлектрические инструменты набора обладают эргономичной рукояткой, которая адаптируется под руку пользователя, тем самым упрощая работу и уменьшая усталость запястья. В отвертках с оптимальным крутящим моментом предусмотрены отверстия для подвешивания и форма, предотвращающая перекатывание. Три вида плоскогубцев оснащены защитным барьером для пальцев, который предотвращает соскальзывание руки специалиста в сторону проводника. Инструменты изготовлены из хром-молибден-ванадиевой стали, устойчивой к коррозии.

Особенности

• Измерение AC/DС-тока до 1 000 А и напряжения до 1 000 В.
• Встроенный фильтр низких частот и современная технология обработки сигналов позволяет использовать прибор в условиях с сильными электрическими помехами и получать стабильные показания.
• Диапазон измерений 500 мВ постоянного тока для подключения дополнительного оборудования.
• Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи.
• Крупный дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений.

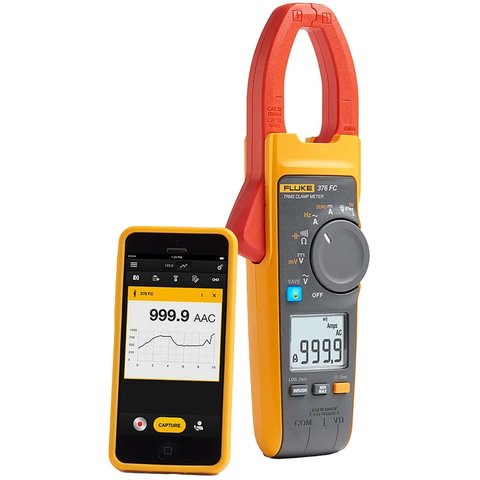

• Совместимость с мобильным приложением Fluke Connect, возможность хранения показаний непосредственно в телефоне или облачном хранилище.
• Инструменты: 1000 В (АС), 1500 В (DC)

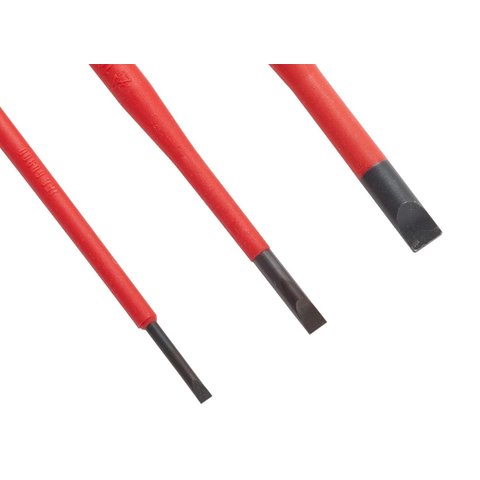

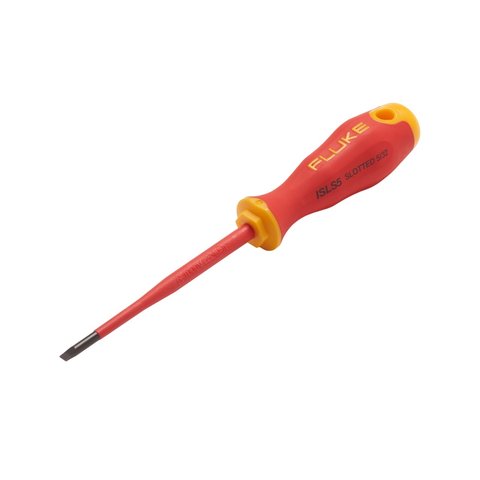

• плоские отвертки (3 шт.): разная длина рукоятки и ширина наконечника

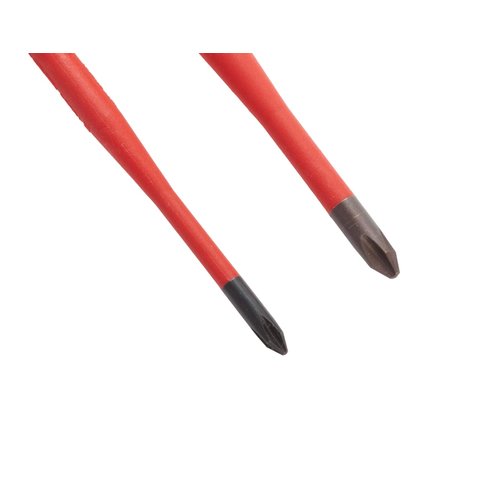

• крестообразные отвертки (2 шт.): размеры наконечников №1 и №2
• длинногубцы

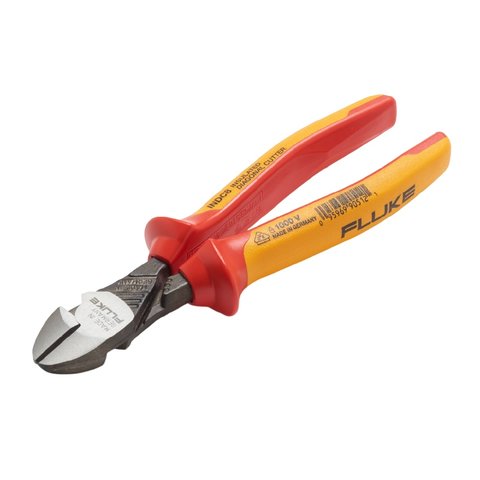

• кусачки
• плоскогубцы

Технические характеристики

Электрические характеристики
Переменный ток через зажим
Диапазон		999,9 А
Разрешение		0,1 А
Точность		2% ± 5 цифр (10-100 Гц) 2,5% ± 5 цифр (100-500 Гц)
Коэффициент формы (50/60 Гц)		3 при 500 А 2,5 при 600 А Добавьте 2% для коэффициента формы >2
Измерение переменного тока при помощи гибкого токового пробника
Диапазон		2500 А
Разрешение		0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Точность		3% ± 5 цифр (5 – 500 Гц)
Коэффициент формы (50/60 Гц)		3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Добавьте 2% для коэффициента формы >2
Расстояние от оптимального положения		i2500-10 Flex	i2500-18 Flex	i2500-36 Flex	Error
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	4,8 дюйма (122,2 мм)	±0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	5,3 дюйма (133,6 мм)	±1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	5,8 дюйма (147,6 мм)	±2,0%
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
Постоянный ток
Диапазон		999,9 А
Разрешение		0,1 А
Точность		2% ± 5 цифр
Напряжение переменного тока
Диапазон		1000,0 В
Разрешение		0,1 В (≤600,0 В) 1 В (≤1000 В)
Точность		1,5% ± 5 цифр (20 – 500 Гц)
Напряжение постоянного тока
Диапазон		1000,0 В
Разрешение		0,1 В (≤600,0 В) 1 В (≤1000 В)
Точность		1% ± 5 цифр
мВ постоянного тока
Диапазон		500,0 мВ
Разрешение		0,1 мВ
Точность		1% ± 5 цифр
Измерение частоты с помощью зажима
Диапазон		5,0–500,0 Гц
Разрешение		0,1 Гц
Точность		0,5% ± 5 цифр
Уровень запуска		5–10 Гц, ≥10 A 10–100 Гц, ≥5 A 100 – 500 Гц, ≥10 А
Измерение частоты при помощи гибкого токового пробника
Диапазон		5,0–500,0 Гц
Разрешение		0,1 Гц
Точность		0,5% ± 5 цифр
Уровень запуска		5 – 20 Гц, ≥25 А 20–100 Гц, ≥20 A 100–500 Гц, ≥25 A
Сопротивление
Диапазон		60 кОм
Разрешение		0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм)
Точность		1% ± 5 цифр
Емкость
Диапазон		1000 мкФ
Разрешение		0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Точность		1% ± 4 цифры
Общие характеристики
Максимальное напряжение между любой клеммой и заземлением		1 000 В

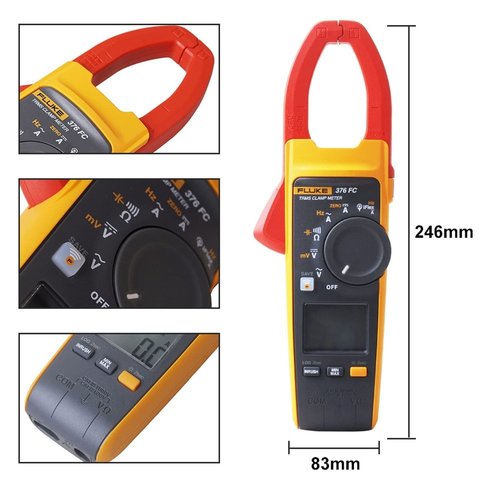

Габариты		249 мм × 85 мм × 45 мм
Вес		395 г
Ширина раскрытия зажима		34 мм
Диаметр гибкого токоизмерительного датчика		7,5 мм
Длина кабеля гибкого токоизмерительного датчика (от головки до электронного разъема)		1,8 м
Рабочая температура		10°C – +50°C
Температура хранения		–40°C – +60°C
Рабочая влажность (без конденсации, при <10°C)		≤ 90% отн. вл. (при 10°C – 30°C) ≤ 75% отн. вл. (при 30°C – 40°C) ≤ 45% отн. вл. (при 40°C – 50°C)
Рабочая высота		2000 метров
Высота над уровнем моря при хранении		12 000 метров
Питание		2 AA, NEDA 15А, IEC LR6
Электромагнитная совместимость
Международные стандарты		IEC 61326-1: переносное оборудование, электромагнитная среда, IEC 61326-2-2 CISPR 11: группа 1, класс А
Корея (КСС)		Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
США (FСС)		47 CFR 15 подраздел B. Прибор освобождается от лицензирования согласно пункту 15.103
Соответствие стандартам безопасности		IEC 61010-1, степень загрязнения 2 IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В
Радиочастотная сертификация		Идентификатор FCC: T68-FBLE IC:6627A-FBLE
Температурные коэффициенты		Добавьте 0,1 × нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Инструменты
Отвертки		ISLS3: 2.5 × 75 мм ISLS5: 4 × 100 мм ISLS8: 6 × 125 мм IPHS1: №1, 75 мм IPHS2: №2, 100 мм
Длинногубцы INLP8		200 мм
Кусачки INDC8		200 мм
Плоскогубцы INCP8		200 мм

Комплектация

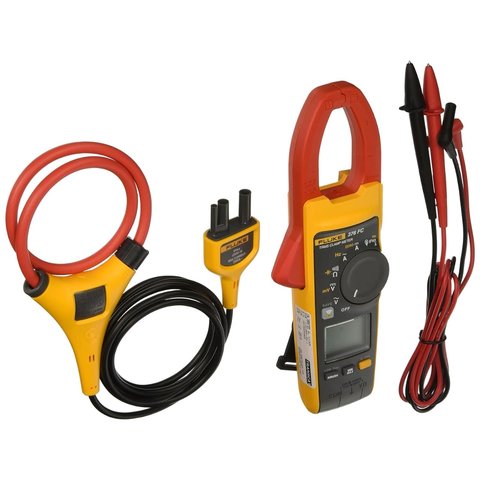

• Токовые клещи Fluke 376 FC – 1 шт.
• Гибкий токовый щуп IFlex – 1 шт.
• Магнитный держатель и ремешок – 1 шт.
• Комплект измерительных щупов TL75 – 1 шт.

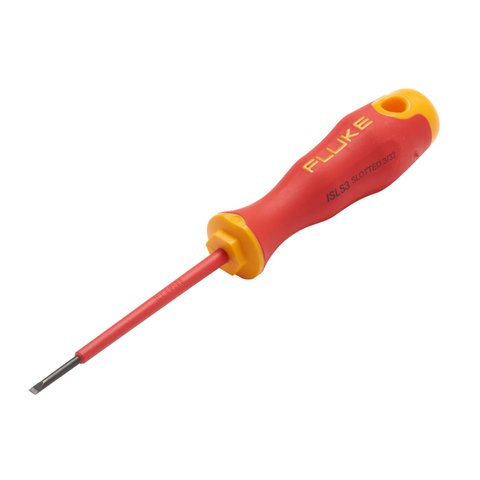

• Отвертка Fluke ISLS3 – 1 шт.
• Отвертка Fluke ISLS5 – 1 шт.
• Отвертка Fluke ISLS8 – 1 шт.

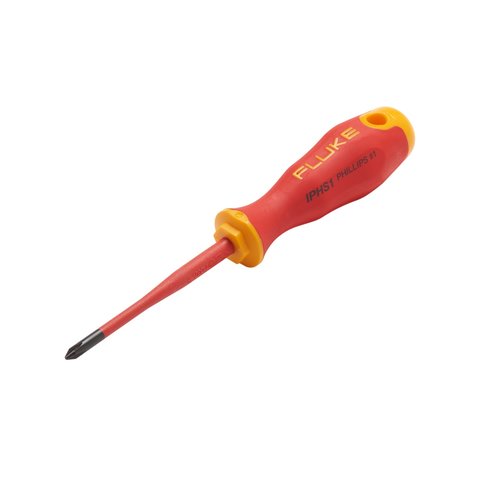

• Отвертка Fluke IPHS1– 1 шт.

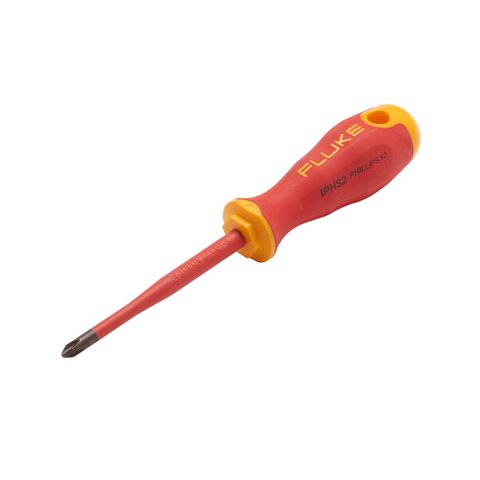

• Отвертка Fluke IPHS2 – 1 шт.

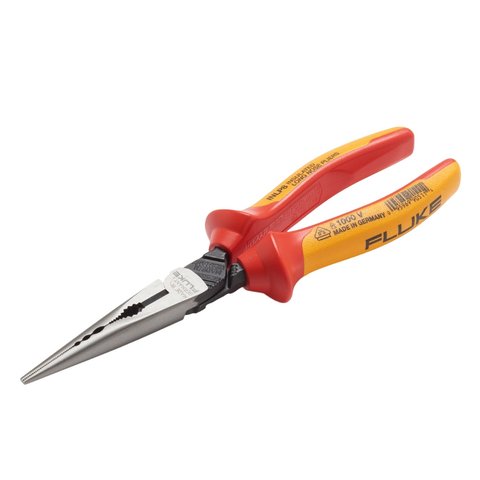

• Длинногубцы Fluke INLP8 – 1 шт.
• Кусачки Fluke INDC8 – 1 шт.

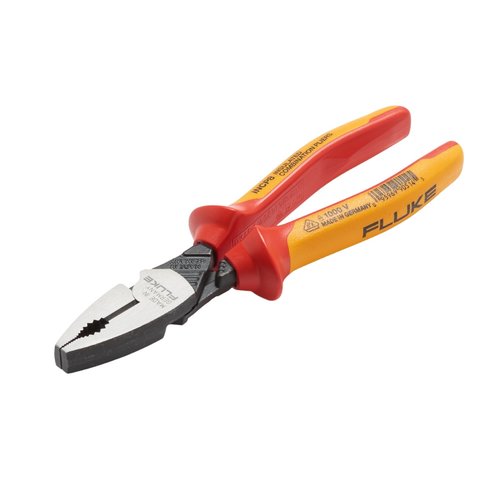

• Плоскогубцы Fluke INCP8 – 1 шт.
• Футляр – 2 шт.
