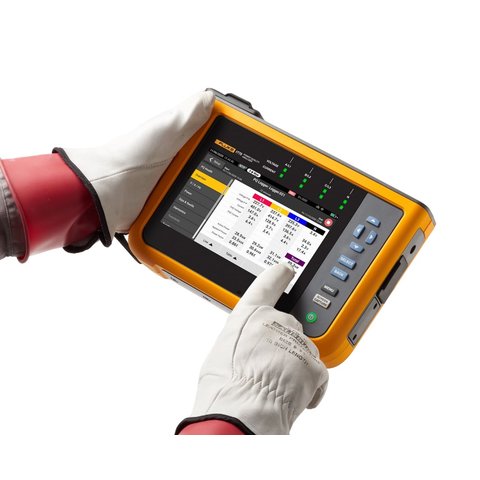

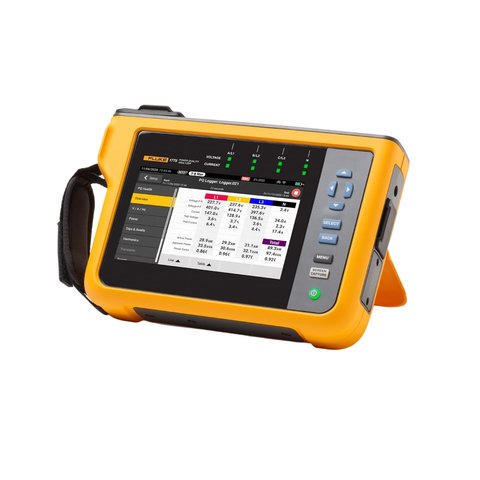

Анализатор качества электроэнергии Fluke 1775/BASIC (5272784)
Код: 913328
Анализатор качества электроэнергии Fluke 1775/BASIC (5272784)
Все о товаре
Описание
Видео
Доставка
Оплата
Гарантия
497424.43 ₴
Все о товаре
Видео
Видео
2.5 кг Гарантия: 12 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Прибор предназначен для быстрого исследования и регистрации параметров, диагностики и анализа качества электроэнергии, имеет функцию автоматических измерений, оснащен токоизмерительными датчиками Читать далее
497424.43 ₴
Описание
Анализаторы качества электроэнергии Fluke серии 1770 для трехфазных сетей упрощают процедуры регистрации параметров качества электроэнергии, а также диагностику и анализ. Созданные для быстрых и простых исследований, они оснащены функцией автоматических измерений, отличаются удобным пользовательским интерфейсом и настройками, обладают мощными характеристиками и понятной платформой для составления отчетов.
Благодаря анализаторам Fluke 1770 вы никогда не пропустите важные события, влияющие на качество электроэнергии, такие как быстрые переходные процессы до 8 кВ, гармоники до 30 кГц, а также кратковременные понижения и повышения напряжения. Кроме того, анализаторы измеряют напряжение, силу тока и мощность, что позволит составить характеристику вашей электрической системы.
Система автоматического проведения измерений обеспечивает стабильный сбор необходимых данных. При этом существует возможность выбора и настройки определенных параметров по мере необходимости. По умолчанию регистрируется более 500 параметров качества электроэнергии, а функция пошаговой настройки облегчает выбор правильных параметров для используемой системы.
Область применения Fluke 1775 BASIC: энергетические обследования и испытания под нагрузкой, анализ гармоник, ложное срабатывание автоматического выключателя, исследования качества энергии на электростанции, обнаружение неполадок оборудования, вызванных переходными процессами, контроль гармоник тока при работе с инверторными генераторами.
Особенности
- Автоматическое измерение мощности и параметров качества электроэнергии, оперативная диагностика.
- Простой просмотр данных по В/А/Гц, мощности, кратковременным понижениям и повышениям напряжения, гармоникам.
- Регистрация высокоскоростных переходных процессов до 8 кВ.
- ПО Fluke Energy Analyze Plus:
- сравнение результатов исследований с архивными показаниями и промышленными нормами;
- загрузка данных через USB-накопитель, Wi-Fi, LTE, проводной Ethernet или USB-кабель;
- создание отчетов, соответствующих требованиям таких стандартов, как EN 50160, IEEE 519, IEC 61000-2-2, экспорт данных в формат, совместимый с PQDIF или NeQual, или в формат CSV;
- Функции: PQ Meter (моментальный доступ к полевым данным для быстрого обнаружения потенциальных проблем); PQ Logging and Analysis (упрощает процесс исследования электроэнергии, предоставляя во время настройки инструкции); функция автокоррекции подключений.
- Расчет предельных уровней гармоник тока: предотвращение искажений напряжения и непредвиденных сбоев для безотказной работы системы.
- Питание напрямую от измеряемой цепи.
- Ресурс батареи: 90 минут при отсутствии питания сети.
- Встроенный модуль GPS и дополнительный удлинитель антенны с двойной изоляцией для усиления GPS-сигналов в помещении позволяют легко синхронизировать данные для более точной диагностики и анализа.
- Гнездо для крепления кенсингтонского замка.
Технические характеристики
| Входы напряжения | ||||
|---|---|---|---|---|
| Количество входов | 4 входа, 3 фазы и нейтраль, подключенная к защитному заземлению (5 разъемов) | |||
| Категория измерения | 1000 В CAT III / 600 В CAT IV | |||
| Макс. входное напряжение | 1000 В (среднеквадратичное значение) / 1000 В пост. тока (1700 В пик.) | |||
| Номинальный диапазон напряжений | Соединение по схеме «Звезда» и однофазная сеть: переменное напряжение (50–1000 В). Схема «треугольник»: переменное напряжение (100–1000 В) Соответствие IEC 61000-4-30, класс А для номинального напряжения (VDIN) 100 - 690 В. |
|||
| Входной импеданс | 10 МОм между P-P и P-N, 5 МОм между P-PE и N-PE | |||
| Полоса пропускания | От пост. тока - до 30 кГц для измерений качества электроэнергии, за исключением переходных процессов | |||
| Разрешение | 24-битная синхронная выборка | |||
| Частота получения данных | 80 квыб/с при 50/60 Гц | |||
| Масштаб | 1:1, переменный при использовании трансформаторов напряжения | |||
| Переходные процессы напряжения | ||||
| Диапазон измерений | ±8 кВ | |||
| Частота дискретизации | 1 Мвыб/с | |||
| Полоса пропускания | От пост. тока до 1 МГц | |||
| Запуск | Регулируемый уровень запуска. Запуск на высокочастотных компонентах с частотой >1,5 кГц. | |||
| Разрешение | 14-битная синхронная выборка | |||
| Токовые входы | ||||
| Количество входов | 4 входа, 3 фазы и нейтраль, автоматический выбор диапазона для подключенного датчика | |||
| Диапазон | Переменный ток | от 1 А до 1500 А с i17XX-FLEX1500 12 от 1 А до 1500 А с i17XX-FLEX1500 24 от 3 А до 3000 А с i17XX-FLEX3000 24 от 6 А до 6000 А с i17XX-FLEX6000 36 от 40 мА до 40 А с зажимом i40s-EL от 4 А до 400 А с зажимом i400s-EL |
||
| Постоянный ток | 20–2000 А с зажимом 80i-2010-EL | |||
| Полоса пропускания | От пост. тока до 30 кГц | |||
| Разрешение | 24-битная синхронная выборка | |||
| Частота получения данных | 80 квыб/с при 50/60 Гц | |||
| Масштаб | 1:1, переменный | |||
| Входное напряжение | Зажим: 50 мВ / 500 мВ (среднеквадратичное значение); CF 2,8. пояс Роговского 15 / 150 мВ (среднеквадратичное значение) при 50 Гц, 18 / 180 мВ (среднеквадратичное значение) при 60 Гц; CF 4. Все при номинальном диапазоне датчика. |
|||
| Входной импеданс | 11 кОм | |||
| Вспомогательные входы | ||||
| Проводное соединение с адаптером 17XX-AUX | ||||
| Число входов | 2 | |||
| Диапазон входного сигнала | Прямое соединение: от 0 В пост. тока до ± 10 В пост. тока. От 0 В до 1000 В пост. тока |
|||
| Входной импеданс | Прямое соединение: 2,92 МОм | |||
| Коэффициент усиления | Формат: mx + b (усиление и смещение), задается пользователем | |||
| Отображаемые единицы | Настраиваемые пользователем (до 8 символов, например, °C, фунты/кв. дюймы или м/с) | |||
| Сбор данных по напряжению и силе тока | ||||
| Частота входного питания от сети | Пост. ток, 50/60 Гц 15 % (42,5–57,5 Гц, 51–69 Гц) | |||
| Схемы соединений | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение по схеме «Звезда» IT, 3-φ схема Арона/Блонделя (2-элементная дельта), 3-φ дельта с разомкнутым контактом, 3-φ схема «high leg delta» | |||
| Хранение данных | 8 ГБ встроенной памяти (с возможностью расширения посредством карты microSD) | |||
| Объем памяти | Обычно 10 сеансов регистрации продолжительностью 8 недель с 1-минутным интервалом и 100 событий. Количество возможных сеансов регистрации и период регистрации зависят от требований пользователя. |
|||
| Точность измерений в режиме реального времени | Внутренняя: 3 ppm (0,26 с в день, 8 с в месяц) NTP (время в сети Интернет): в зависимости от задержки в сети Интернет, обычно ˂0,1 с, абсолютное по UTC GPS: ˂ 1 мс абсолютное по UTC |
|||
| Интервал тенденций | ||||
| Интервал тенденций | По выбору пользователя: 1 с, 3 с, 5 с, 10 с, 30 с, 1 мин., 5 мин., 10 мин., 15 мин., 30 мин. | |||
| Мин./макс. значения интервала усреднения | Напряжение, ток: среднеквадратичное значение ½ цикла (20 мс при 50 Гц, 16,7 мс при 60 Гц) Вспом. мощность: 200 мс |
|||
| Общее гармоническое искажение | THD (общее гармоническое искажение) для напряжения и силы тока вычисляется при помощи 50 гармоник | |||
| Измерения качества электроэнергии | ||||
| Гармоники | h0 … h50 % осн. и ср. кв. знач. для напряжения, тока и мощности. Фазовые углы для напряжения и тока до h11. |
|||
| Интергармоники | ih0… ih50 % осн. и ср. кв. знач. для напряжения и тока |
|||
| Супрагармоники | 2–9 кГц с бинами 200 Гц 9–30 кГц с бинами 2 кГц ср. кв. знач. для напряжения и тока |
|||
| Метод измерения гармоник | Группы, подгруппы и единичные бины гармоник в соответствии с IEC 61000-4-7. Метод выбирается автоматически на основе настроенного стандарта качества электроэнергии или настраивается пользователем. | |||
| Общее гармоническое искажение | Вычисляется с использованием до 50 гармоник (в зависимости от выбранного стандарта качества электроэнергии) | |||
| Посторонние сигналы в питающей сети | 2 частоты в диапазоне от 110 до 3000 Гц | |||
| События | Напряжение | Кратковременное понижение напряжения, кратковременное повышение напряжения, прерывание, быстрое изменение напряжения, посторонние сигналы в питающей сети, отклонение формы сигнала, переходные процессы | ||
| Сила тока | Пусковой ток | |||
| Запись по заданным событиям | Среднеквадратичное значение полуцикла напряжения и тока для 10 с. Форма сигнала напряжения и тока для 10/12 циклов. Посторонние сигналы в питающей сети: 200 мс ср. кв. знач. напряжения посторонних сигналов в питающей сети до 120 с. Переходные процессы: форма сигнала напряжения (1 Мвыб/с, 25 000 пунктов) |
|||
| Соответствие стандартам | ||||
| Электропитание | IEEE 1459 | |||
| Гармоники | IEC 61000-4-7: класс 1 IEEE 519 (кратковременные и мгновенные гармоники) |
|||
| Фликер | IEC 61000-4-15 Класс F1 | |||
| Качество электроэнергии | IEC 61000-4-30 Класс A, IEC 62586 PQI-A-PI | |||
| Соответствие качества электроэнергии | EN 50160 + GOST + NEQUAL + NETCODE + FOL | |||
| Интерфейсы | ||||
| Ethernet | 1 Гбит/с 1000BASE-T | |||
| USB, type A | USB 2.0 для флэш-накопителей USB для передачи данных измерений, обновлений прошивки и установки лицензий. Макс. ток питания: 500 мА | |||
| USB-С | USB 2.0 для загрузки данных на ПК и калибровки (требуется кабель USB типа A – USB-C или USB-C – USB-C). Дополнительный источник питания для анализатора (требуется адаптер питания USB C PD 2.0 или выше с поддержкой 9 В, 1,8 А). Сверхскоростной USB 3.0 для флэш-накопителей USB-C для передачи данных измерений, обновлений прошивки и установки лицензий. Макс. ток питания: 900 мА. |
|||
| Модуль LTE/4G31 | LTE-A Cat 12 Поддержка LTE-A и UMTS/HSPA+ по всему миру Антенна: внешняя2 |
|||
| GPS | Разъем MCX для подключения антенны GNSS для GPS/GLONASS2 | |||
| 1Доступность и поддерживаемые поставщики различаются в зависимости от страны. Уточните у местного представителя компании Fluke. 2Требуется удлинительный кабель 5 м, номер по каталогу Fluke: 5263915 |
||||
| Погрешность электрических измерений | ||||
| Параметр | Диапазон | Разрешение | Собственная погрешность при нормальных условиях / % от показаний + % от полной шкалы | |
| Напряжение | 1000 В | 0,1 В | 0,1% от номинального напряжения в соответствии с IEC 61000-4-30 Класс A1,2 ±(0,04 % + 0,004 %)3 |
|
| Кратковременные понижения и повышения напряжения | — | 0,1 В | 0,1% от номинального напряжения1,2 | |
| Переходные процессы напряжения | ±8 кВ пик | — | ±5% +0.25% | |
| Гармоники/интергармоники напряжения | 100% | 0,1 % / 0,1 мВ | ≥1% от номинального напряжения1: ±2,5% от показания ˂1% от номинального напряжения1: ±0,025 Вном |
|
| THD напряжения | 100% | 0,1 % / 0,1 В | ±(2,5 % + 0,5 %) | |
| Искажения напряжения 2–9 кГц | Макс. 100 В | 0,1 мВ | ±(2,5 % + 0,1 В) | |
| Искажения напряжения 9–30 кГц | Макс. 100 В | 0,1 мВ | ±(2,5 % + 0,1 В) | |
| Ток (режим зажима Роговского) | С iFlex 1500 A, i17XX-FLEX1500 24 |
150 А 1500 А |
0,01% 0,1 А |
±(1 % + 0,02 %) |
| С iFlex 3000 A, i17XX-FLEX3000 24 |
300 А 3000 А |
0,01 А 0,1 А |
±(1 % + 0,03 %) | |
| С iFlex 6000 A, i17XX-FLEX6000 36 |
600 А 6000 А |
0,1 А 1 А |
±(1,5 % + 0,03 %) | |
| С зажимом переменного тока 40 А, i40s-EL | 4 А 40 А |
0,001 A 0,01 A |
±(0,7 % + 0,02 %) | |
| С зажимом переменного тока 400 А, i400s-EL | 40 А 400 А |
0,01 A 0,1 A |
±(2 % + 0,2 %) ±(0,7 % + 0,1 %) |
|
| С зажимом переменного/постоянного тока 2000 A 80i-2010s-EL | 200 А 2000 А |
0,01 A 0,1 A |
±(0,8 % + 0,2 %) | |
| Ток мин./макс. | 100 % | определяется дополнительным оборудованием | ×2 собственной погрешности | |
| Гармоники / интергармоники тока | 100 % | 0,1 % / 0,01 A | ≥3 % номинального тока: ±2,5 % от показания4 ˂3 % ном. тока: ±0,15% ном. тока |
|
| THD тока | 100 % | 0,1 % | ±(2,5 % + 0,5 %) | |
| Частота | 42,5 – 69 Гц | 0,001 Гц | ±0,01 Гц | |
| Асимметрия напряжения | 100 % | 0,1 % | ±0,15 % | |
| Асимметрия тока | 100 % | 0,1 % | ±0,15 % | |
| Фликер Pinst, Pst, Plt | от 0 до 20 | 0,01 | 5 % | |
| Напряжение посторонних сигналов в сети | До 3 кГц 0–15% від номінальної напруги |
0,1 В / 0,1 % | 1 – 3% от номинального напряжения: ±0,15 % от номинального напряжения 3–15 % от номинального напряжения: ±5 % от показания |
|
| Вход AUX | ±10 В | 0,1 мВ | ±(0,2 % + 0,05 %) | |
| 1Номинальное напряжение в диапазоне от 100 до 690 В. Также известно как Udin. 2От 0 до 45 °C: Собственная погрешность ×2. Вне диапазона от 0 до 45 °C: Собственная погрешность ×3. 3Только для калибровочных лабораторий. 4С iFlex 1500A, I17XX-FLEX1500 24 |
||||
| Мощность / Энергия | ||||
| Параметр | Прямой вход1 | Зажим i40S-EL | ||
| Диапазон мощности Вт, В·А, вар | Зажим: 50 мВ / 500 мВ пояс Роговского: 15 мВ / 150 мВ |
4 A/40 A | ||
| Зажим: 50 Вт / 500 Вт пояс Роговского: 15 Вт / 150 Вт |
4 кВт / 40 кВт | |||
| Макс. разрешение Вт, В·А, вар | 0,1 Вт | 1 Вт / 10 Вт | ||
| Фаза (напряжение к току1) | ±0,2° | ±1° | ||
| Параметр | iFlex 1500А, I17XX-FLEX1500 24 | iFlex 3000А, I17XX-FLEX3000 | iFlex 6000А, I17XX-FLEX6000 | |
| Диапазон мощности Вт, В·А, вар | 150 A/1500 A | 300 A/3000 A | 600 A/6000 A | 150 кВт/1,5 МВт | 300 кВт/3 МВт | 600 кВт/6 МВт |
| Макс. разрешение Вт, В·А, вар | 0,1 кВт / 1 кВт | 1 кВт / 10 кВт | 1 кВт / 10 кВт | |
| Параметр | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
| Активная мощность P | PF ≥ 0,99 | 150 A/1500 A | 300 A/3000 A | 600/6000 A | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075% |
| Активная энергия Еa | 0,1 ≤ PF ≤ 0,99 | (1,2+√(1-PF2)/(2 PF)) % + 0,005 % | (1,2+√(1-PF2)/(2 PF)) % + 0,0075 % | (1,7+√(1-PF2)/(2 PF)) % + 0,0075 % |
| Полная мощность S Полная энергия Еaр |
0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % |
| Реактивная мощность Q Реактивная энергия Еr |
0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности/энергии | ||
| Дополнительная неопределенность (% от высокого диапазона мощности) | VP-N > 250 В | 0,02 % | 0,02 % | 0,02 % |
| Фаза (напряжение к току) | — | 0,28° | 0,28° | 0,28° |
| 1Номинальное напряжение в диапазоне от 100 до 690 В. Также известно как Udin. Эталонные условия Окружающая среда: 23°C ±5°C, прибор должен проработать не менее 30 минут; отсутствие внешних электрических / магнитных полей, относительная влажность ˂ 65%. Условия входа: Cosφ/PF=1, синусоидальный сигнал f=50/60 Гц, источник питания 120/230 В ± 10 %. Характеристики тока и напряжения: входное напряжение >100 В. Входной ток >10% текущего диапазона. Первичный проводник с клещами или пояс Роговского в центральном положении. Температурный коэффициент: добавьте (0,1 × нормированная погрешность) для каждого градуса C при температуре выше 28°C или ниже 18°C. |
||||
| Общие характеристики | ||||
| Гарантия | Анализатор: 2 года (не распространяется на батарею) Принадлежности: 1 год (вместе с батареей) |
|||
| Интервал между калибровками | 2 года | |||
| Габариты | 280 × 190 × 62 мм (11,0 × 7,5 × 2,4 дюйма) | |||
| Вес | 2,1 кг (4,6 фунта) | |||
| Защита от кражи | Гнездо для крепления кенсингтонского замка | |||
| Рабочая температура | от −10°C до 50°C | |||
| Температура хранения | от −20 °C до 60 °C | |||
| Высота над уровнем моря | 2 000 - 4 000 м | |||
| Относительная влажность | IEC 60721-3-3: 3K5, измененный від −10°C до 30°C: ≤95 %, без конденсата или льда 35°C: 70 % 40°C: 55 % 50°C: 35 % |
|||
| Класс защиты | IEC 60529: IP50 | |||
| Вибрация | IEC 60721-3-3 / 3M2 | |||
| Источник питания | ||||
| Диапазон напряжения | 100–600 В −15 % / +10 % (85–660 В) | |||
| Потребляемая мощность | Макс. 40 В·А | |||
| Частота напряжения сети | 50 / 60 Гц (42,5–69 Гц) | |||
| Источник бесперебойного питания | Литий-ионная батарея BP1770 с расширенным температурным диапазоном, заменяется пользователем. Время работы от батареи: 1,5 часа |
|||
| Безопасность | ||||
| Общая | IEC 61010-1: степень загрязнения 2 | |||
| Источник питания | Категория перенапряжения IV 600 В С сетевым адаптером MA-C8: категория перенапряжения II 300 В |
|||
| Измерение | IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V | |||
Видео
Загрузить технические характеристики Fluke 1770 (англ.)
Загрузить руководство пользователя Fluke 1770 (англ.)
Комплектация
- Анализатор качества электроэнергии Fluke 1775/BASIC — 1 шт.
- Плоский измерительный провод напряжения FLUKE-17XX 3-фазный+N — 1 шт.
- Черный зажим «крокодил» AC285 — 1 шт.
- Зеленый зажим «крокодил» AC285 — 1 шт.
- Кабель USB-C — 1 шт.
- Сетевой шнур — 1 шт.
- Комплект измерительных проводов FLK-17XX (0,18 м) — 1 шт.
- Зеленый измерительный щуп — 1 шт.
- Комплект кабельных маркеров (для напряжения и тока) — 1 шт.
- Переходник для настенной розетки FLUKE-174X-MA-C8 — 1 шт.
- Черный мягкий футляр — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
